系統硬件設備如下圖2所示，整套系統連接配置簡單，流盤控制軟件和信號回放分析軟件都可以安裝在N9040B信號分析儀上，無需外部控制電腦。流盤記錄數據通過PCIe Gen 2總線傳輸?shù)絅9040B或外部工作站進行分析。

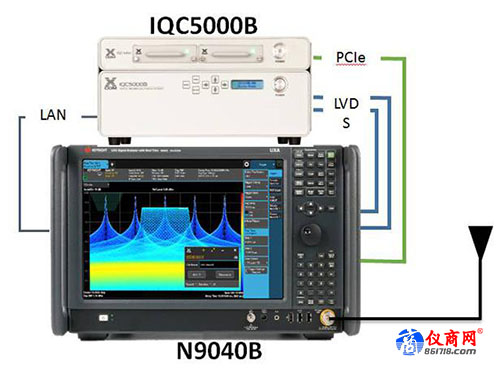

圖2、N9040B +IQC5000B射頻流盤系統

Spectro-X是X-COM公司提供用于信號回放分析的軟件，支持頻譜、IQ包絡、瀑布圖的回放分析，以及信號搜索、截取和部分?jǐn)?shù)字信號處理功能。IQC5000B記錄數據格式為.xdat文件，提供Matlab接口函數類。圖3是使用Matlab對IQC5000B記錄頻譜進行時頻分析的結果繪圖。

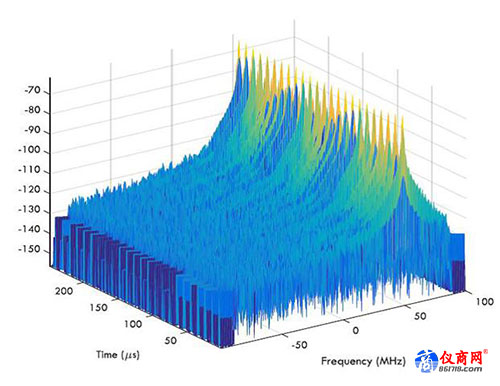

圖3、xdat數據時頻分析繪圖

5、總結

射頻流盤擴展了信號監測和分析的技術手段。與寬帶實時頻譜功能配合，射頻流盤非常適合記錄分析瞬變和跳變干擾，統計信號周期和持續時間等信息。某些干擾信號，信號監測現場可能沒有處理手段或處理能力進行分析，采用射頻流盤的方式可以對信號進行事后分析、解調解碼等工作。射頻流盤作為新的技術工具，在信號監測工作中還有很多應用值得深入探索和研究。
