上圖比較理論化，就是說明TMR技術很牛逼，直接跳過。下圖是TMR芯片方案的應用圖上圖可以了解到實際應用中：
1）檢測母排上電流，TMR芯片方案是沒有電流限制的
2）檢測導電銅柱上的電流，TMR芯片方案可到KA級別
3）檢測PCB板級的電流時，TMR芯片方案量程在100A以內
4）檢測銅柱/導線上采用TMR芯片陣列方案，量程無限制，只需套在銅柱或者導線上，無需固定
TMR芯片方案是不需要磁芯輔助聚磁的，這個是與HALL電流傳感器的本質區別。省去了磁芯的成本，封裝磁芯的成本，其價格自然就比HALL電流傳感器有優勢。工程師只需要在廠家指導下設計放大電路就可以，非常簡單。因?yàn)椴挥么判玖?，其體積比HALL電流傳感器方案要大大減小，為工程師省下大量空間，這才是TMR最大的優勢。

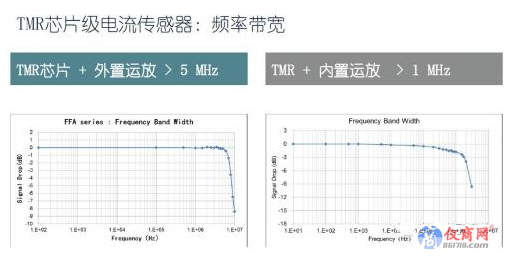

另外TMR芯片電流檢測方案還有一個非常大優勢就是帶寬高，響應時間快。
電動汽車電氣工程師都知道電驅動功率模塊（IGBT/MOSFET）的趨勢很快會從硅基芯片朝SiC （碳化硅）或者GaN(氮化鎵)轉化。為什么呢？因?yàn)镾iC/GaN 功率模塊更適合高壓大電流、功率損耗極低（發熱量小、對冷卻要去低）、外圍電路更簡單，功率總成的體積比IGBT/MOSFET要小30%以上，吸引力巨大呀。但是SiC/GaN 功率模塊工作帶寬比傳統IGBT要高10倍以上，可達1MHZ。相應的對電流傳感器的響應速度要求就非常高，要達到0.01微秒級別。這個時候HALL電流傳感器是達不到的了，只能采用TMR電流檢測方案才能跟上。作為優秀的汽車電氣工程師做相應的技術儲備，多了解TMR電流檢測方案，才能輕松應對技術升級。
那么TMR芯片電流傳感器是如何保證全溫區電流檢測精度的呢？
1 TMR 電流傳感器沒有磁芯，磁芯所帶來的磁滯效應、溫漂等影響就避免了
2 TMR 電流傳感器的獨特布局可以抵抗外部電磁干擾，這里主要指檢測的磁場與檢測芯片平行的布局

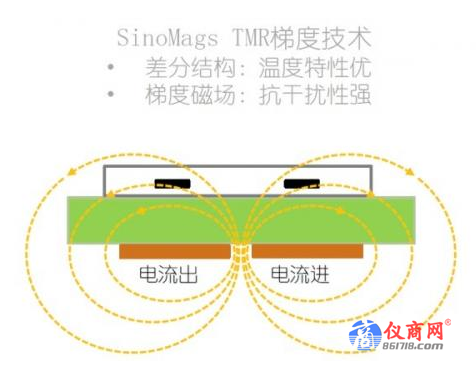

3 TMR 電流傳感器采用梯度差分結構監測磁場，進一步提高精度
目前國外各大電流傳感器廠家都在競相研發基于TMR技術的芯片，但是這方面最成熟，而且能市場化量產的無疑就是XXXX公司，我們眾所周知的LEM, MELEXIS,ALLEGRO, INFINEON, HONEYWELL的TMR芯片技術都是他們家支持的呢，畢竟要市場化量產TMR芯片是有門檻的。我們知道硬盤界兩大巨頭希捷和西部數據是掌握了TMR技術的，但是人家硬盤界的巨頭看不上電流傳感器的市場，也就沒往這方面發展。
國內已經有比亞迪和陽光電源采用了TMR芯片電流檢測方案，畢竟新技術只有行業龍頭才有實力驗證其可靠性，然而這種新技術也給這些龍頭在提高性能的同時節約了大量成本，嘗到了甜頭?？梢灶A(yù)計未來電動汽車電流檢測技術一定是TMR的天下了。
