4. 選擇起始頻率為11MHz，終止頻率為15MHz。

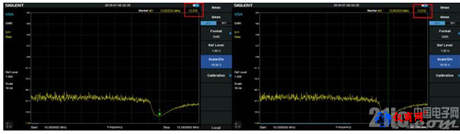

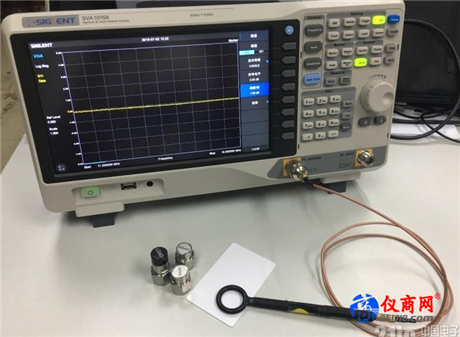

SVA1000X測試結果:測試出RFID標簽諧振頻率約為13.83MHz，回波損耗為1.38dB，電壓駐波比約為13.27。
對比驗證：使用安捷倫E5071C網絡分析儀測量出的諧振頻率約為13.82MHz，回波損耗為1.74dB，電壓駐波比約為12.52。
結論分析：
以上兩種測量方法，測量諧振頻率分別為13.85MHz、13.83MHz，回波損耗分別為1.44dB、1.38dB，駐波比分別為12.13、13.27，與安捷倫網絡分析儀測試的諧振頻率結果13.82MHz、回波損耗1.74dB、駐波比12.52非常接近。相較于網絡分析儀，不僅這兩種方案價格更低，而且還兼具頻譜儀的功能。在此例測試中，SSA3000X直接選擇反射測量選件和反射電橋的方案操作上更方便，測試結果更直觀，但SVA1000X兼具頻譜儀、矢量網絡分析儀、線纜測試儀等功能， 能應用于更多測試場景。
RFID/NFC標簽低成本測試推薦配置：SSA3032X 9KHz--3.2GHz 頻譜分析儀、TGSSA3000X TG測量軟件。
RBSSA3X20 反射測量套件：包括Refl-SSA3000X(軟件)、反射電橋(1MHz—2GMHz)、N(M)-N(M)適配器X2。
SRF5030 近場探頭：30MHz—3GHz。
