徐州榮陽鋼鐵有限公司，始建于1996年，現擁有450m3煉鐵高爐1座，年產50萬t生鐵。產生的粉塵由安置的布袋除塵器收集。其配套的高爐鼓風機參數如下：

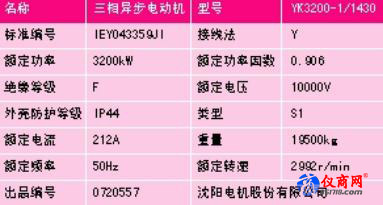

(1)電動機參數

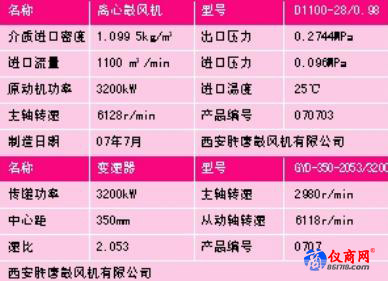

(2)風機數據

2.3鼓風機運行參數

高爐鼓風機采用定子串水阻啟動，運行時通過入口閥門和出口放風閥進行調節，運行時參數如表1所示。

3 高爐鼓風機變頻改造后的節能預測分析

根據流體力學原理及公式，對高爐鼓風機的節能預測如表2所示。

4 高爐鼓風機變頻改造方案

4.1變頻器選擇

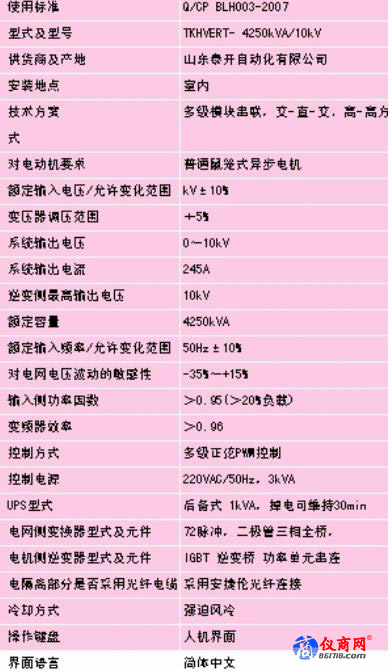

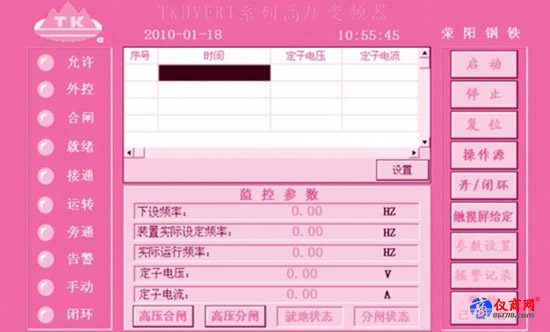

采用tkhvert-4250kva/10kv型高壓變頻器，其技術參數如表3所示。

4.2高壓變頻器原理

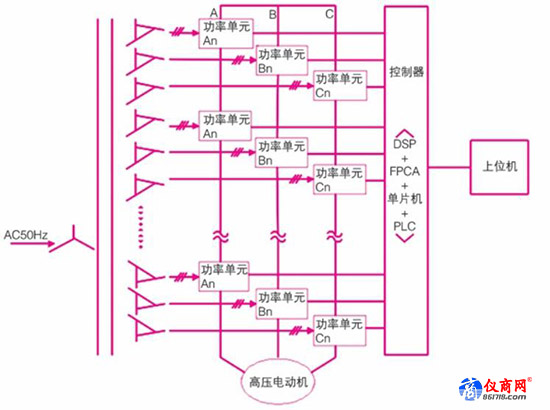

泰開自動化有限公司tkhvert系列高壓變頻器系統由移相變壓器、功率單元、控制單元所組成。是高功率因數整流系統，多電平疊加系統，多重化pwm輸出系統，高可靠自動控制系統結合的高科技產品，其輸入功率因數高，輸出諧波少，其原理圖如圖2所示。

4.3高壓變頻器改造一次回路原理

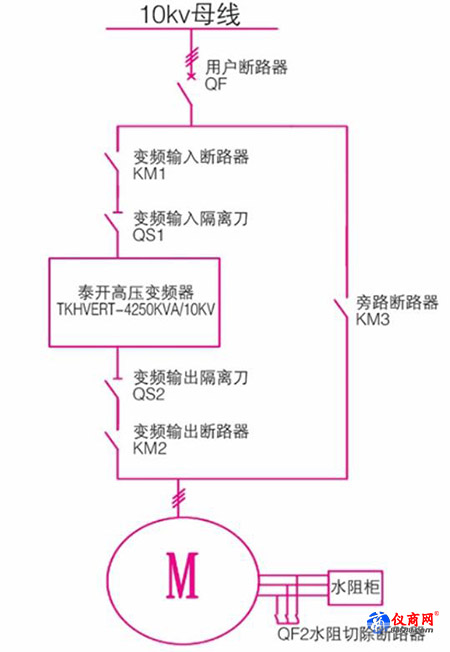

高壓變頻器一次回路原理圖如圖3所示。

在選擇變頻運行時，首先變頻輸入隔離刀qs1，變頻輸出隔離刀qs2，水阻切除斷路器qf2閉合，變頻輸入斷路器km1，變頻輸出斷路器km2，旁路斷路器km3處于斷開狀態，將用戶斷路器qf閉合，由機旁操作箱合閘發送合閘指令，高壓變頻器閉合km1和km2，再通過變頻器本地或遠程啟動電機變頻運行。

在選擇工頻定速運行時，首先將變頻輸入隔離刀qs1，變頻輸出隔離刀qs2斷開，水阻切除斷路器qf2，變頻輸入斷路器km1，變頻輸出斷路器km2，旁路斷路器km3處于斷開狀態，將用戶斷路器qf閉合，由機旁操作箱合閘發送合閘指令，高壓變頻器閉合km3電動機，通過水阻柜啟動后完成后工頻運行。
