（2）數據采集卡的選型原則：一是保證通道數；二是保證采樣頻率；三是保證數據分辨率。

2．2 平臺硬件選擇方案

（1）傳感器與機載測控模擬分系統

該分系統包括了大量的信號采集、交換及處理任務，硬件采用工控機架構。配置數據采集卡、多串口卡以及自研的信號調理卡，完成數據采集與信息交換。

具體硬件型號和基本參數為：

工控機選用西門子547B：64位CPU處理器，4個PCI插槽，1個PCI-Ex16圖形擴展接口。

多串口卡選用MOXA CP 118U：4路RS 232／422／485 PCI串口，串口通信速率為921．6 Kb／s；板載1 5 kVESD突波保護。

D／A卡選用NI PCI-6733：8路D／A，數據更新速率1 MS／s（16b），8路數寧I／O。

A／D卡選用NI PCIe-6259：4路D／A，數據更新速率為1 Ms／s（16 b），32路A／D通道數；A／D采樣速率為2．8 MS／s（16 b），48路數字I／O。

DIO卡選用NI PCIe-6503：24路數字I／O。

（2）飛行系統模擬分系統、遙控／遙測模擬分系統

這兩個分系統主要是進行無人機和測控數據的傳輸和解算，其硬件組成比較簡單，選用帶有多種類型主板插槽的普通商用臺式計算機即可，配置MOXA CP118U多串口卡。

（3）指揮顯示分系統、無人機外形顯示分系統

這兩個分系統主要是進行指揮、顯示應用軟件的運行，選用帶有多種類型主板插槽的普通商用臺式計算機即可。

2．3 自制信號調理卡設計

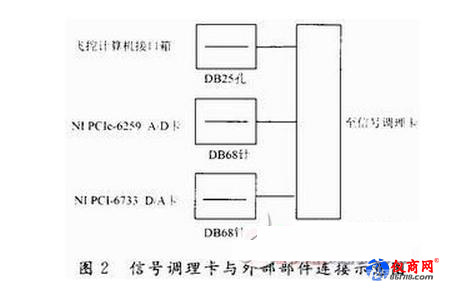

傳感器與機載測控模擬分系統與遙控／遙測模擬分系統、飛行系統模擬分系統、飛控計算機接口箱等部分進行數據交換時，通過D／A，A／D，DIO板卡完成信號轉換時，會受到機箱內復雜電磁環境的影響，導致輸出信號帶有很強的噪聲，需要對其進行濾波處理。另外，由于飛控計算機接口箱輸入輸出電壓均為+27 V，而D／A，A／D，DIO板卡工作電壓均為+5 V，因此還需要設計信號調理卡完成信號濾波和工作電壓的轉換。信號調理卡與外部部件連接示意圖如圖2所示。
