“531”新政為狂奔的光伏行業潑了一盆冷水，市場需求的緊縮，迫使光伏企業各出奇招，尋找新的突破口。從單純的光伏發電，提升為綜合的用戶智慧能源管理，是許多光伏企業設計的產業升級之路。于是光伏逆變器企業不約而同的將儲能產品提上了位。用戶側儲能主要會應用于智慧城市、智慧鄉村、工業園區、醫院、車站、景區等大型工商業、服務業高耗電單位以及缺電、電能質量差的地區，發揮削峰填谷、降低高峰負荷壓力等作用，是實現用戶側智慧能源管理的重要環節。但是光儲系統的雙向能量流通及潮流控制比單純的光伏發電系統復雜許多，對該種產品的測試也需重新構架。

艾德克斯電子致力于功率電子產品為核心的測試解決方案，也為光儲系統提出了完善的解決方案。以某客戶的測試需求為例，其產品太陽能逆控一體機主要功能特點：

● 可接入太陽能電池板及蓄電池的家用并網發電系統

● 沒有蓄電池時，PV可單獨帶載工作，負載最大可接入額定功率的一半。

● 采用全數字化電壓電流雙閉環控制，先進的SPWM技術，輸出純正弦波。

● 擁有市電旁路、逆變輸出兩種輸出方式，具備不間斷供電功能。

● 擁有4種充電模式可選：僅太陽能、市電優先、太陽能優先、混合充電。

● 先進的MPPT技術，效率高達99.9%。

● 自帶鋰電池激活功能，PV有電即可激活鋰電池，支持鉛酸電池、鋰電池接入。

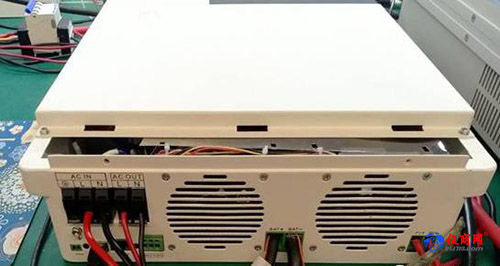

（太陽能逆控一體機接線圖）待測物如圖所示左側為市電AC輸入端子和AC輸出端子，中間為蓄電池Battery輸入端子，右側為太陽能電池板PV輸入端子。

ITECH測試解決方案

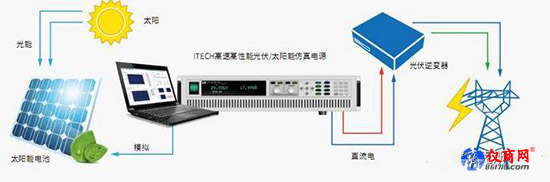

使用IT6537CPV-SIM模擬太陽能電池板給逆變器供電，IT6533D模擬電池給逆變器供電，IT7600模擬市電輸入，實現待測物逆變器的Battery Input、AC Input、PV Input3種輸入方式的模擬，完成相關功能測試。

當設定為PV優先時，需實現不同狀態下的輸入轉換：

在相應輸入情景下，還可完成輸入項、保護功能等大項的測試。

IT7600高性能可編程交流電源

內置正弦波、50次諧波發生、突波陷波、LIST編輯等波形發生能力，輕松完成市電中斷、電壓跌落等測試功能。

IT6500系列可編程直流電源
