對建筑結構施工圖，校對有關設備的軸線、尺寸及標高是否對應；校對設備基礎、預留孔洞、預埋件位置、尺寸、標高是否與土建圖一致。

三、場區平面控制網的布置

1、場區控制網布設原則及要求

（1）平面控制網應先從整體考慮，遵循“先整體，后局部，高精度控制低精度”的原則。

（2）控制點應選在通視良好、安全、易保護的地方。

（3）控制網點是工程施工過程中測量放線的依據，必須進行保護。

2、平面控制網的布設

據本工程的結構形式和特點，建立二級平面控制網來控制工程的整體施工。（控制網見附圖）

平面控制網的精度技術指標應符合下表的規定：

四、高程控制網的建立

為了控制樁頂標高，結合施工過程中交叉作業對標高控制的影響及現場地形條件，本工程采用由甲方提供的水準點標高數據采用雙儀器高法向基坑?xùn)|西側各引測一個水準點，作為施工高程控制基準點。

五、具體施工細則

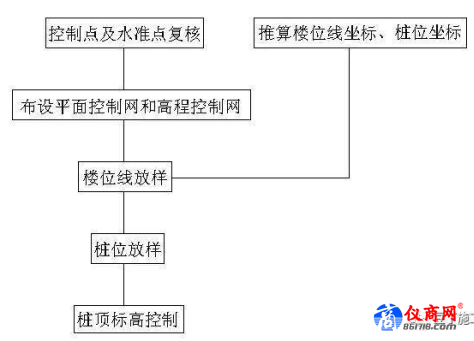

1、實施流程圖

2、具體實施細則

1）樁基定位測量：

一般是根據建設單位提供的測量控制點，首先布設符合現場實際的平面控制網。然后根據推算的樓位線坐標測設建筑物位置，進行建筑物定位測量。測設建筑物樓位線的目的是起到檢核的作用，最后再根據推算的樁位坐標來測設樁位。

樁位坐標推算依據是設計單位提供的樁位平面圖。方法是在CAD成圖軟件上直接查詢樁位坐標。應注意：由于設計單位提供的圖紙比例尺是1：1000的，在查詢前首先要對圖紙比例尺進行縮放，把圖紙縮小1000倍，將比例尺變成與實際一致的1：1的比例尺，然后根據圖上提供的樓位線坐標，將圖移動到與坐標相一致的準確的位置上，然后按編號順序，用多段線依次連接各樁位中心，確保連接無誤后，點查詢，可得所有樁位的坐標數據。得到數據后，必須加強檢查工作，經第二個人進行百分之一百的檢查，確認無誤后才能到現場測設。

需要注意的是：放線之前應編制樁位測量放線圖。為了便于樁基礎施工測量，在熟悉資料和施工工藝流程的基礎上，在作業前需編制樁位測量放線圖，為了避免樁位測設時的混亂，應根據樁位平面布置圖對所有樁位進行統一編號，樁位編號由建筑物的西北角開始，從左到右，從上而下的順序編號。

2）樁頂標高控制：

樁基礎施工測量的高程應以建設單位提供的水準點作為基準進行引測。在高程引測前，應對原水準點高程進行檢測，確認無誤后才能使用，在基坑底設置水準點，其位置不受施工影響，便于使用和保存。高程測量按四等水準測量方法和要求進行，樁位點高程測量一般用普通水準儀施測。

3、現場放樣

放樣前，需要先將儀器放置到室外半小時左右，使其與大氣溫度相一致后，將儀器假設在控制點M2的位置上，設置測站后，后視控制點M3定向，反測M3坐標，誤差在允許范圍內時，定向成功，然后將樁位坐標輸入到全站儀中，便可進行測量放樣工作。輸入時仔細認真，避免出錯。

六、測量工作基本要求

1、 技術要求

a、本項目?jī)蓚?cè)場地狹窄且本項目質量管理目標為確保合格，測量放線作為引導工程順利進行的先導性工作應嚴格要求。
