由此可見，該方法雖然可以測量計算出信號的輸出電壓，但測試系統搭建較為麻煩，且需要多次測量取平均值做計算，還有可能出現測量誤差，浪費人力物力。

五、CAN一致性測試

CAN一致性測試內容，覆蓋了物理層、鏈路層、應用層等測試需求，如表2所示。使用“示波器+CAN卡”測試組合進行CAN一致性測試，通過外接電壓源、電流源等外圍設備，手動完成測試，主要有接線復雜、測試效率低下等痛點問題。

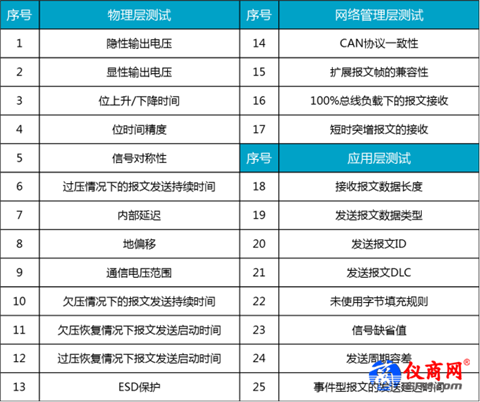

表2  CAN一致性測試內容（節選）

ZLG致遠電子最新發布的CANDT一致性測試系統可自動化完成CAN節點物理層、鏈路層及應用層一致性測試，是當前CAN總線測試領域唯一能夠進行完善的物理層自動化測試并導出報表的儀器設備。避免了人工測量統計的誤差，同時配合自動化測試的方式，減少了測試時間的浪費，提高了測試的準確度，極大節約了人工成本。

用戶可在軟件頁面勾選需要的測試項目，進行全自動化測試，如果只想測試輸出電壓，單獨勾選電壓測試項即可。測試完成后，用戶可導出自動化測試報告，如表3所示。根據測試報告，還可以跟蹤測試條目的標準出處、測試步驟以及判斷依據等，主機廠可以依據此報告評估CAN節點質量，作為主機廠準入依據，并保證整車CAN網絡環境的穩定。

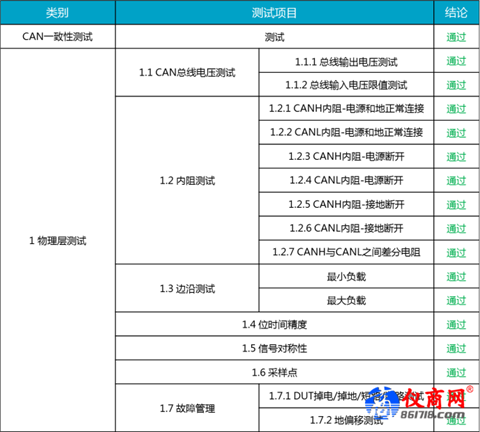

表3  測試報告

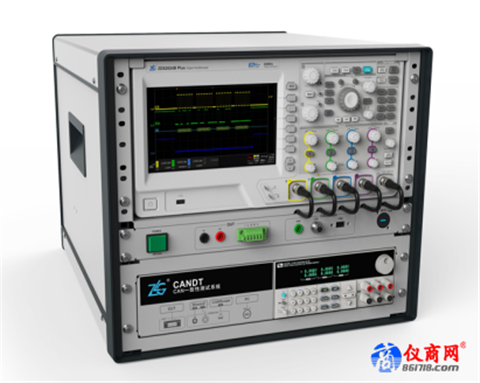

CANDT一致性測試系統基于CANScope底層分析能力，集成示波器、電源等必要設備，可覆蓋主機廠CAN一致性測試標準，為主機廠及零部件企業建立CAN總線測試及保障體系。
