圖5 Dialog Plus
數據記錄儀配置和集成數據分析軟件Dialog Plus：Dialog是Rebel數據記錄儀家族的配置和數據分析工具，通過它，用戶可以非常方便地為記錄儀創建配置，并可以將其保存和導出給其他應用，軟件同時內置了一個功能強大的數據分析工具。
03溫度、模擬量、數字/頻率量數據采集模塊
智能數采模塊K-Box：K-Box是一個可堆疊數采模塊，可與 Rebel 系列數據記錄儀一起使用，同時兼容其他品牌記錄儀產品或系統。還可將采集的數據輸出給 Rebel Dash 顯示。

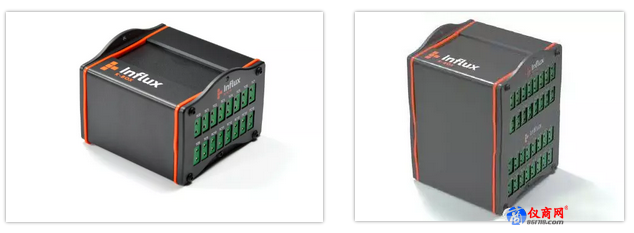

圖6 K-TC16 和 K-TC32
溫度采集模塊K-TC16和K-TC32：同時具備USB和CAN接口，不再需要CAN卡，可直接與電腦連接，而且具有SD存儲能力；

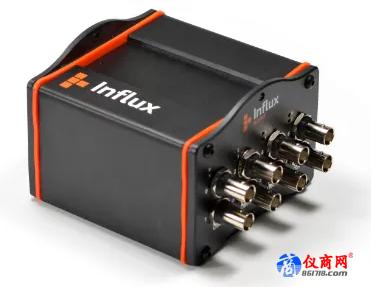

圖7 K-Volt
信號模擬輸出模塊K-Volt：具有電壓、電流、數字、頻率輸出。
圖8 Rebel Dash
實時CAN數據顯示單元Rebel Dash：REBEL DASH是新一代緊湊、高靈活性的實時CAN報文及數據顯示器，可與所有Rebel系列的數據記錄儀以及K-Box采集模塊集成使用，也可作為一個獨立的CAN信息顯示單元使用。REBEL DASH通過Dialog進行配置。
我們提供的解決方案有↓

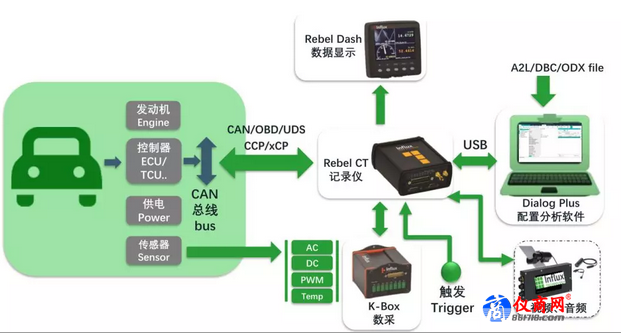

01車輛動力試驗數據記錄及數據采集解決方案
A. 基于多年的豐富工程經驗；幫助工程師解決問題；
B. 所有CAN總線均支持CCP/XCP，J1939，UDS等多個協議數據采集；
C. 支持CAN/LIN/FlexRay/以太網總線數據采集；
D. 最高可支持6路CAN總線；2路FlexRay；2路LIN；K-Line；
E. 強大、易用的配置及數據分析、批處理軟件；批量導出多種數據格式；
F. 自帶4路模擬量，4路數字量端口；可外接數采模塊；擴展數據采集需求；
G. 可實時在線查看采集的數據；可通過外置顯示單元實時查看關鍵參量；
H. 內置式的GPS功能模塊及三軸重力加速度測量模塊；
I. 結構小巧、尺寸緊湊；防護等級高，適合惡劣環境；功耗低；
J. 最高支持128GB的SD存儲卡；
K. 嵌入式操作系統，數據記錄快速、穩定；

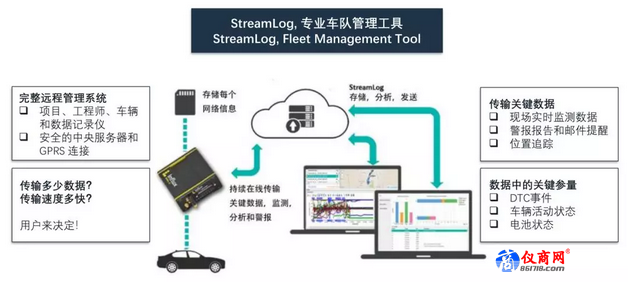

02遠程數據記錄及刷寫方案—StreamLog 3G/WiFi
