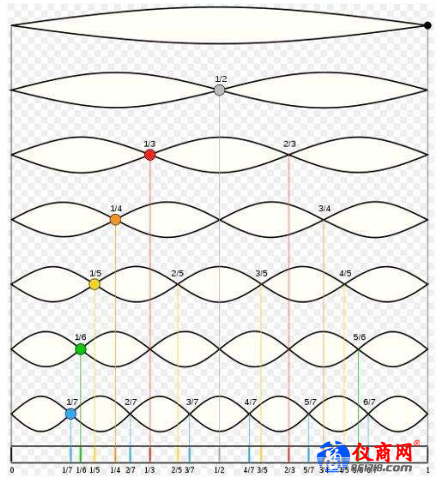

“諧波”一詞起源于聲學。有關諧波的數學分析在18世紀和19世紀已經奠定了良好的基礎。傅里葉等人提出的諧波分析方法至今仍被廣泛應用。電力系統的諧波問題早在20世紀20年代和30年代就引起了人們的注意。當時在德國，由于使用靜止汞弧變流器而造成了電壓、電流波形的畸變。1945年J.C.Read發表的有關變流器諧波的論文是早期有關諧波研究的經典論文。
一、諧波
1. 何為諧波？
在電力系統中諧波產生的根本原因是由于非線性負載所致。當電流流經負載時，與所加的電壓不呈線性關系，就形成非正弦電流，即電路中有諧波產生。諧波頻率是基波頻率的整倍數，根據法國數學家傅立葉(M．Fourier)分析原理證明，任何重復的波形都可以分解為含有基波頻率和一系列為基波倍數的諧波的正弦波分量。諧波是正弦波，每個諧波都具有不同的頻率，幅度與相角。諧波可以區分為偶次與奇次性，第3、5、7次編號的為奇次諧波，而2、4、6、8等為偶次諧波，如基波為50Hz時，2次諧波為l00Hz，3次諧波則是150Hz。一般地講，奇次諧波引起的危害比偶次諧波更多更大。在平衡的三相系統中，由于對稱關系，偶次諧波已經被消除了，只有奇次諧波存在。對于三相整流負載，出現的諧波電流是6n±1次諧波，例如5、7、11、13、17、19等，變頻器主要產生5、7次諧波。
“諧波”一詞起源于聲學。有關諧波的數學分析在18世紀和19世紀已經奠定了良好的基礎。傅里葉等人提出的諧波分析方法至今仍被廣泛應用。電力系統的諧波問題早在20世紀20年代和30年代就引起了人們的注意。當時在德國，由于使用靜止汞弧變流器而造成了電壓、電流波形的畸變。1945年J.C.Read發表的有關變流器諧波的論文是早期有關諧波研究的經典論文。
到了50年代和60年代，由于高壓直流輸電技術的發展，發表了有關變流器引起電力系統諧波問題的大量論文。70年代以來，由于電力電子技術的飛速發展，各種電力電子裝置在電力系統、工業、交通及家庭中的應用日益廣泛，諧波所造成的危害也日趨嚴重。世界各國都對諧波問題予以充分和關注。國際上召開了多次有關諧波問題的學術會議，不少國家和國際學術組織都制定了限制電力系統諧波和用電設備諧波的標準和規定。
諧波研究的意義，道德是因為諧波的危害十分嚴重。諧波使電能的生產、傳輸和利用的效率降低，使電氣設備過熱、產生振動和噪聲，并使絕緣老化，使用壽命縮短，甚至發生故障或燒毀。諧波可引起電力系統局部并聯諧振或串聯諧振，使諧波含量放大，造成電容器等設備燒毀。諧波還會引起繼電保護和自動裝置誤動作，使電能計量出現混亂。對于電力系統外部，諧波對通信設備和電子設備會產生嚴重干擾。
2. 諧波抑制
為解決電力電子裝置和其他諧波源的諧波污染問題，基本思路有兩條：一條是裝設諧波補償裝置來補償諧波，這對各種諧波源都是適用的；另一條是對電力電子裝置本身進行改造，使其不產生諧波，且功率因數可控制為1，這當然只適用于作為主要諧波源的電力電子裝置。
裝設諧波補償裝置的傳統方法就是采用LC調諧濾波器。這種方法既可補償諧波，又可補償無功功率，而且結構簡單，一直被廣泛使用。這種方法的主要缺點是補償特性受電網阻抗和運行狀態影響，易和系統發生并聯諧振，導致諧波放大，使LC濾波器過載甚至燒毀。此外，它只能補償固定頻率的諧波，補償效果也不甚理想。
3. 無功補償
人們對有功功率的理解非常容易，而要深刻認識無功功率卻并不是輕而易舉的。在正弦電路中，無功功率的概念是清楚的，而在含有諧波時，至今尚無獲得公認的無功功率定義。但是，對無功功率這一概念的重要性，對無功補償重要性的認識，卻是一致的。無功補償應包含對基波無功功率補償和對諧波無功功率的補償。
