4、這里標紅的隔離開關的作用主要只是隔離作用而已嗎？

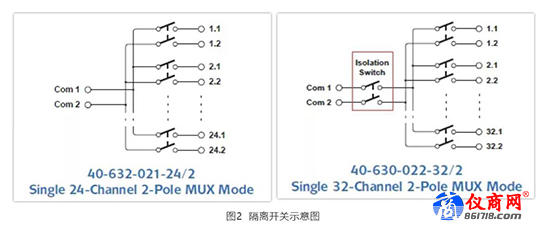

圖2 隔離開關示意圖

隔離開關最重要的作用是當多個模塊公共端并聯使用時，最大程度減少信號帶寬損失。

特別需要說明的是，關于切換通道的問題，我們的解釋是：

這不是只由開關卡硬件決定的，影響最大的是操作系統。如果只是讓開關在那一通一斷，別的什么都不做，每個通斷循環是1ms，寫數據的時間100多us，所以1秒大概能切七八百個通道，但是什么用都沒有，注意NI有的卡用1秒直接除以2倍動作時間得到1秒的切換次數，這算法是錯的。實際有效的應用如果是在windows系統里也就10次以內。

方案改進與最終方案

經過與用戶的進一步溝通，用戶覺得40-650-002，這個型號是不錯的，但是經過具體測量評估，實際電流并沒有達到1A以上；前期可能用不到79個通道的40-611-002，16個或者是24個就夠了，后期才會用128個通道的；信號的帶寬可能也就幾百K，最多是1-2MHz ，需要模塊和配件。我們選擇了16通道，雙刀單擲的40-630-022-D/16/2（2組1:16多路復用，電壓：150VDC/100VAC，電流：1.0A），以及線纜40-970-068-2m-MM和接線端子40-966-068-F。機箱這一部分，按照以上的模塊以及用戶現有的模塊是PCI模塊的，已經安裝在工控機上，所以選擇了7槽60-102B-001。

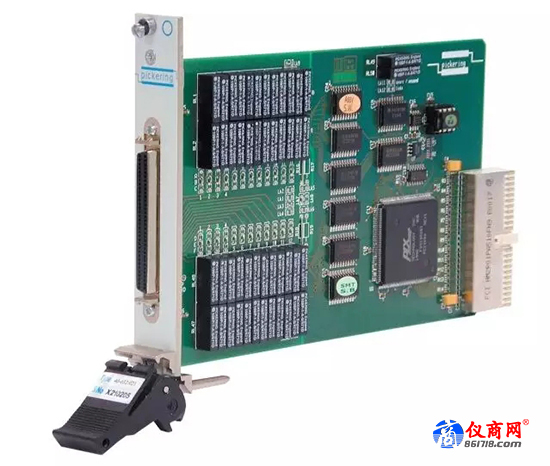

圖3 多路復用模塊40-630-022-D/16/2

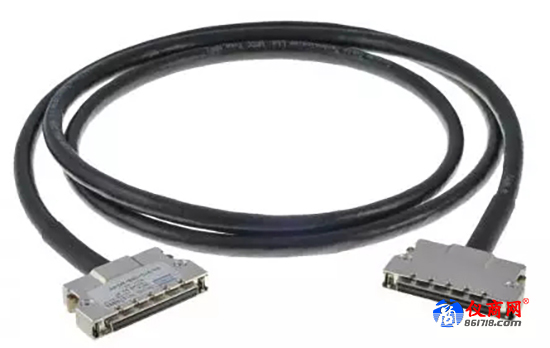

圖4 線纜40-970-068-2m-MM

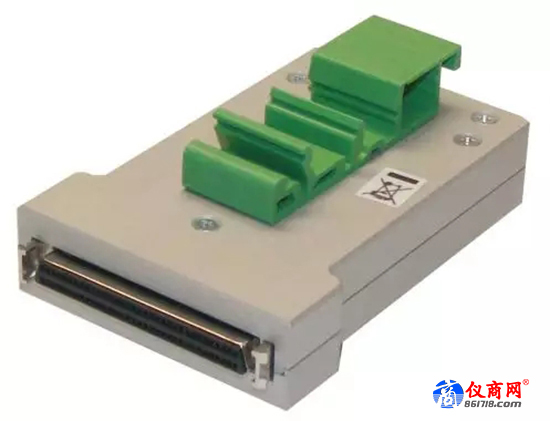

圖5 接線端子40-966-068-F

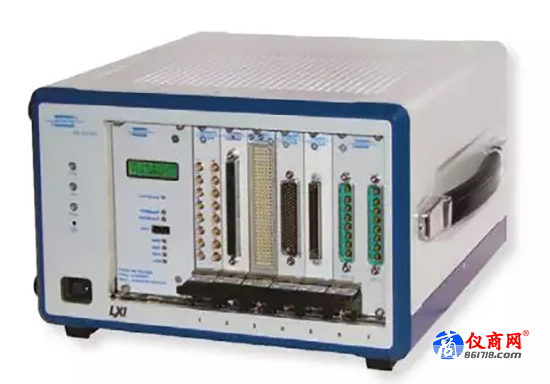

圖6 整體效果圖

針對于這個用戶的需求，就目前的情況，機箱我們可以更換為17年發布的更加經濟、集成度更高的2槽機箱60-104-001。成本上將減少1萬元左右。裸機尺寸從28.017.7x30.3cm縮小到16.5x5.8x30.8cm，重量從5.8kg減少到1.3kg。

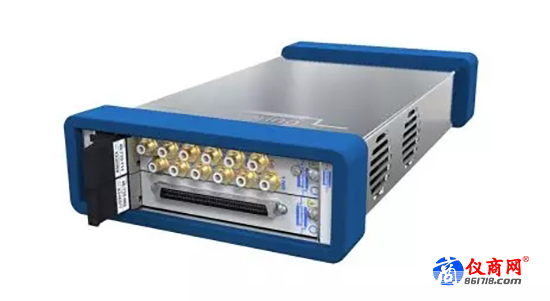

圖7  2槽LXI/USB機箱60-104-001

總結

本方案主要是借助模塊化的多路復用模塊，實現了鎖相放大器測試的自動化，大大減少了測試時間、人力成本，提高了測試效益。在臺式設備測試通道有限與日益增長的自動化測試需求的矛盾中，借助Pickering的開關系統實現海量連接，將會給測試帶來前所未有的便利。
