圖5 測量市電推薦接線圖
3. 最佳測量法：使用高壓差分探頭
使用高壓差分探頭進行測量是既安全又能使測量結果準確的方法。浮地測量和測市電（接線圖如圖5右所示）的最佳解決辦法就是使用高共模抑制比的差分探頭，因為兩個輸入端都不存在接地的問題，兩路輸入信號的差分運算在探頭前端放大器完成，傳輸?shù)绞静ㄆ魍ǖ赖男盘柺且巡罘趾蟮碾妷?，可實現安全的測量。
ZP1500D高壓差分探頭由我司自主研發，探頭標配的50×和500×檔位下都可切換5M和100M帶寬，衰減比和帶寬檔位靈活搭配使用，助您實現低頻信號和高速信號的測量。

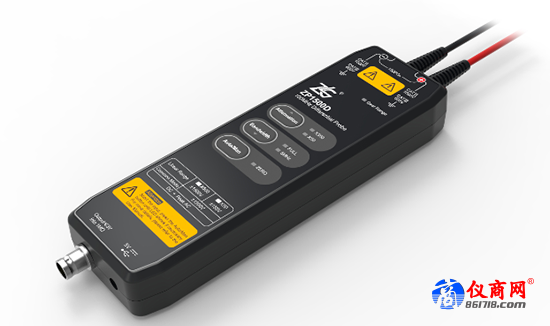

圖6 ZP1500D高壓差分探頭
四、小結
高壓差分探頭雖然相比普通無源探頭價格更昂貴，但在測量高壓信號時，能確保測量結果更準確且更安全，市電和浮地測量推薦使用。示波器作為生活中常用的測量儀器，我們應遵循安全用電規則，進行規范的接線操作，避免事故發生。
關鍵詞:測試測量 示波器 致遠電子 瀏覽量：856
