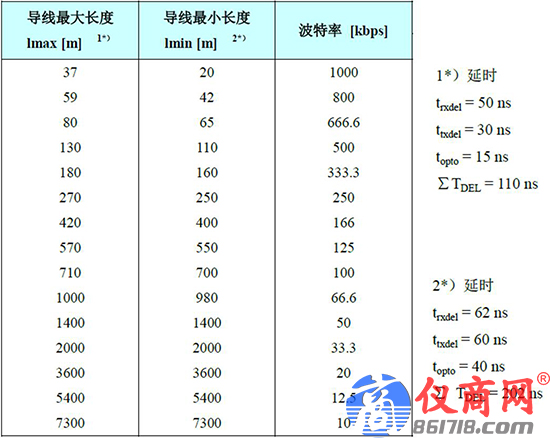

圖5  線纜長度與波特率的關系

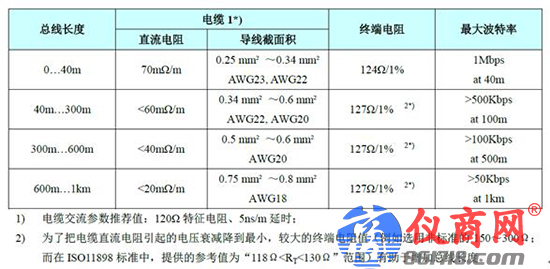

圖6  線纜長度與直流參數推薦

二、通過測試定位問題

當通過現有信息無法判斷問題所在時，則需要對CAN接口進行測試，定位問題點。已推測出問題所在時，也可以對CAN接口進行測試，以驗證推測與解決效果。

1.阻抗測量

在產品斷電、或從PCB卸下后，使用數字萬用表測量模塊各引腳阻抗是否異常，如圖7。若出現短路情況，說明模塊或相關聯電路有損壞現象。

測試時，TXD、RXD、VCC以GND為參考；CANH、CANL以CANG為參考。

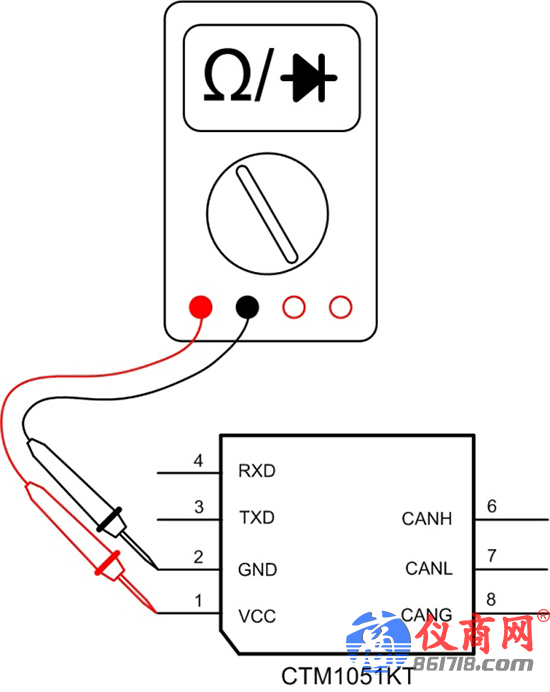

圖7  阻抗測量示意

2.檢測模塊供電電壓

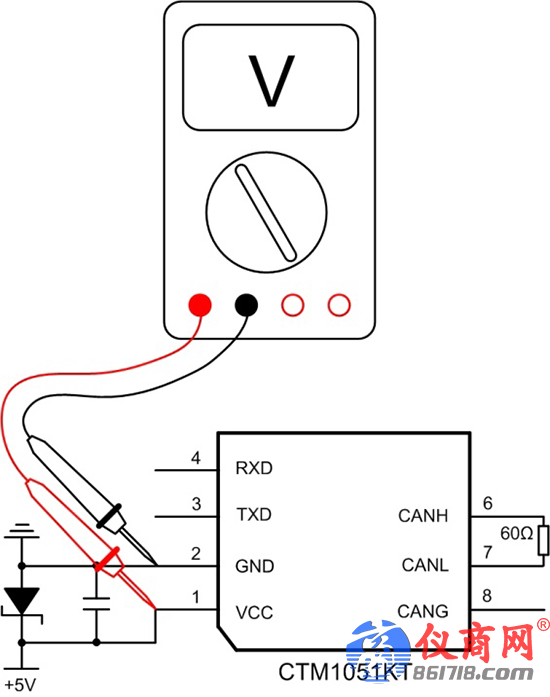

產品上電，使用數字萬用表測量模塊VCC-GND之間電壓，電壓應該在模塊正常供電范圍內，如圖8。若電壓值明顯低于正常范圍，且模塊發熱嚴重，則內部可能存在短路情況。若模塊發熱量正常（常規溫升15℃），則需要檢查外部供電電路是否異常。

圖8  供電測試示意圖

3.檢測發送波形

使用示波器測試TXD引腳，以及CANH、CANL的差分波形，檢查波形的幅值大小、波特率、波形質量、TXD和CAN差分波形是否對應等，如圖9、圖10。

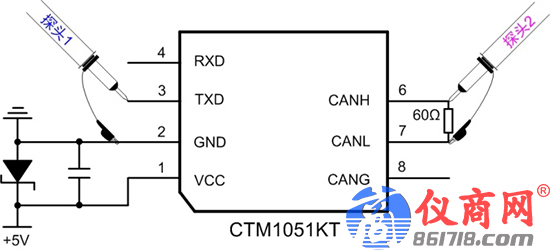

圖9  發送波形測試示意圖

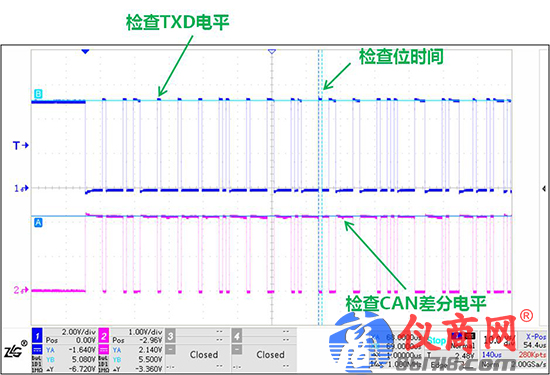

圖10  TXD與CAN差分波形

4.檢測接收波形

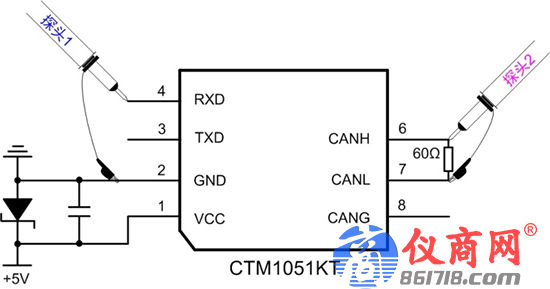

使用示波器測試RXD引腳，以及CANH、CANL的差分波形，檢查波形的幅值大小、波特率、波形質量、RXD和CAN差分波形是否對應等，如圖11、圖12。

圖11  接收波形測試示意圖

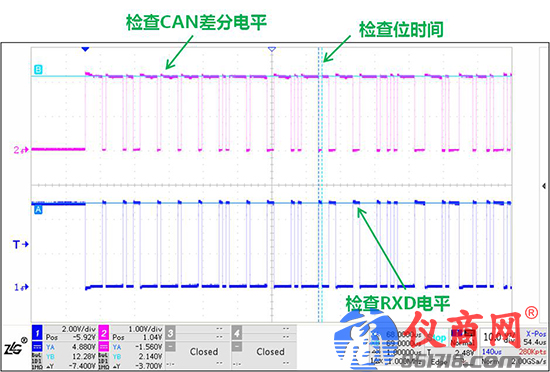

圖12  CAN差分與RXD波形圖

5.檢測CAN總線波形

使用示波器測試CANH、CANL的波形，檢查顯性電平、隱性電平、位時間等參數是否正確。如圖13、圖14。

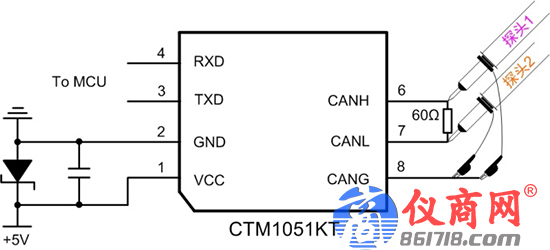

圖13  CAN總線波形測試示意圖

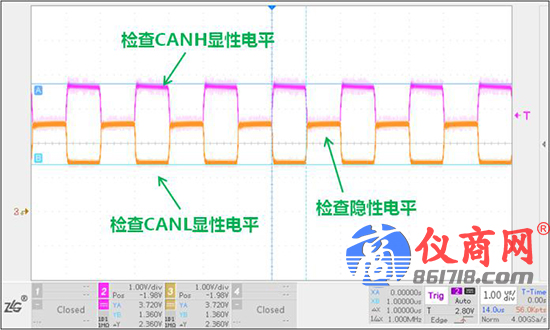

圖14  CANH、CANL總線波形
