信號在波形頂部值和底部值的抖動直觀地反映了信號受到的干擾情況，即往往會使波形出現預沖和過沖現象。

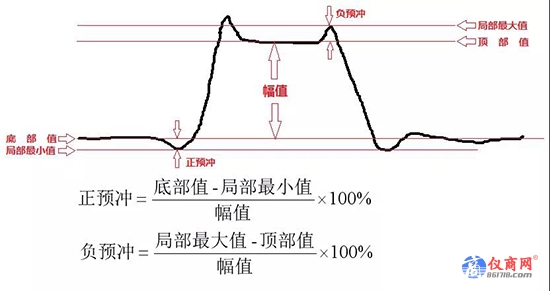

圖6 信號預沖現象

圖7 信號過沖現象

信號擾動按照如下公式進行評估：

由計算公式可知，當峰峰值與無干擾電壓范圍越接近時，評分越高，此時表征信號波形的預沖、過沖較小，當峰峰值和無干擾電壓范圍相等時，評分為100%。

4、綜合質量

由以上三部分得到信號質量評估的綜合結果，計算公式如下：

注：1/3可看作三大信號質量評估內容的權重，它們一般使用相同的權值。

5、注意事項

信號質量的評估應以差分波形的波形段為單位，且波形段中應包含上升沿、下降沿、頂部值以及底部值等波形元素；

根據CAN通信的原理，仲裁場和ACK場期間，多個節點可能同時進行信號的傳輸，這兩個位場不宜參與信號質量的評估，因?yàn)橛糜谠u(píng)估的波形應該屬于同一個節點，這樣才能保證評估結果表征的是同一個節點；

僅對標準數據幀和擴展數據幀且有完整波形的報文進行評估，評估的波形為差分波形。

信號質量自動化評估

以下是以ZLG致遠電子的CAN總線分析儀進行信號質量評估的操作方法。

第一步，用CAN總線分析儀采集DUT一定數量的報文。

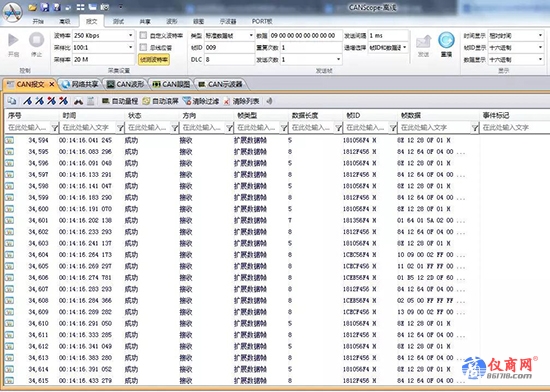

圖8 CAN報文采集

第二步，點擊報文菜單區的“信號質量”圖標，設置好參數后點擊“開始評估”按鈕。等待分析完畢后得到結果，如圖9。

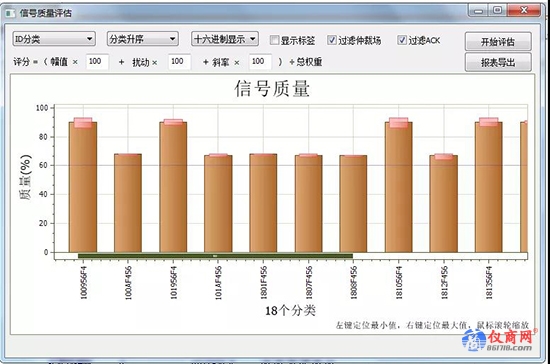

圖9 信號質量評估結果

軟件對評估結果支持多種分類和顯示方式，便于分析定位問題，充分利用該功能可以迅速地定位問題節點。如圖10是采集兩個節點的通信報文進行信號質量評估的結果，節點1的報文ID段最后一個字節均為0F4，節點2的報文ID段最后一個字節均為056。

圖10 多個節點的信號質量比較

由信號質量評估結果可以知道,節點2的信號質量較差，需要采取一定的措施改善其信號的質量，以保證通信的可靠性。

總結

CAN總線電平信號的質量評估檢測有助于排查總線故障，定位故障節點，從而改善及提升CAN總線系統通信的穩定性。
