方案一：組網距離不長，總線信號無反射問題或反射較小，此時可不增加終端電阻以提升總線幅值電平，具體的幅值變化如下圖6所示。
圖6 終端電阻對總線電平影響

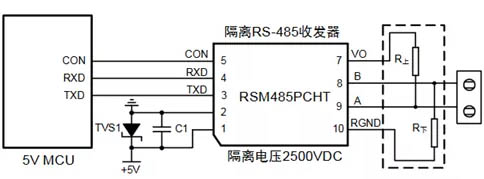

方案二：組網距離偏長，總線信號當前已存在反射需增加終端電阻解決反射問題，面對此類應用可使用致遠電子RSM(3)485PCHT模塊，RS-485接口設計時可通過外置一個較小值的上下拉電阻調節空閑狀態時的電壓值，使電平處于門限電平外，具體的幅值變化如下圖7所示。
圖7 RSM(3)485PCHT實物及應用連接圖

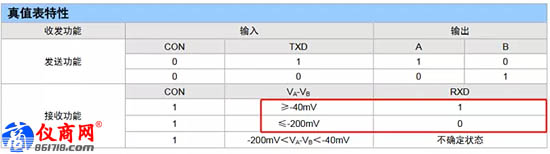

方案三：組網距離偏長，總線信號當前已存在反射需增加終端電阻解決反射問題，面對此類應用同樣可使用致遠電子RSM(3)485ECHT模塊，RSM(3)485ECHT具備極高的總線兼容性門限電平為-40mV~-20mV，具體如下圖8所示，在總線電平被終端電阻拉低時（最壞情況總線高電平幅值為0V）仍可識別總線電平，保證通訊的穩定性。
圖8 RSM(3)485ECHT實物圖及門限電平參數
