（2）測試結果及分析
3986噪聲系數分析儀提供圖形、表格、測試儀三種顯示格式，可根據需求選擇對應格式。在本次試驗中，通過【格式】→[顯示格式]→[圖形]設置，查看當前測試數據的曲線圖；通過【格式】→[顯示格式]→[表格]設置，查看當前測試數據的表格數據。低噪聲放大器芯片噪聲系數、增益測試曲線和表格數據如圖6所示。

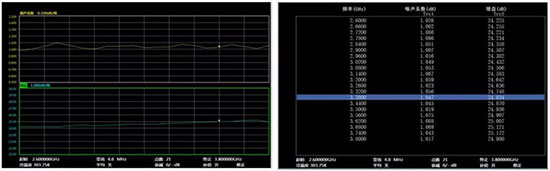

圖6 低噪聲放大器芯片噪聲系數、增益測試曲線和表格數據

已知該低噪聲放大器芯片噪聲系數典型值為1.05dB，增益為24dB。將測得的數據寫入excel制成曲線（右），與廠家提供的典型曲線（左）對比。噪聲系數測試曲線對比如圖7所示，增益測試曲線對比如圖8所示。曲線重合度較高。

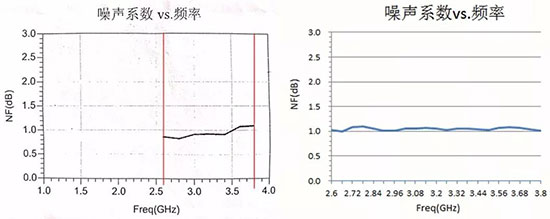

圖7 噪聲系數測試結果與典型曲線對比

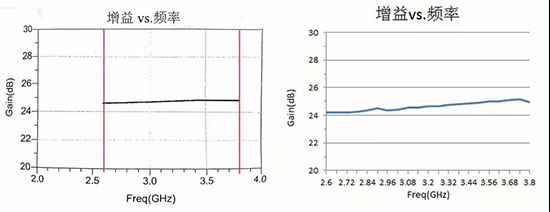

圖8 增益測試結果與典型曲線對比

總結
本次對低噪聲放大器的測試，可應用于低噪聲放大器芯片的生產測試環節，為保證測試的準確性，需要注意以下內容：

（1）3986噪聲系數分析儀進行噪聲系數和增益的測試，測試前要先連接噪聲源進行主機校準，然后輸入損耗補償值。不推薦直接使用噪聲系數分析儀測試附件插損。
（2）3672矢量網絡分析儀用作系統校準，測試探針、線纜整體的S21，計算損耗補償值。因此在校準前需要充分預熱，保證校準數據可反復使用。
（3）采用標量二分的方法補償系統附件插損，DUT前和DUT后均等于-|S21|/2，因此需要探針和電纜具有較好的對偶一致性。
