5V器件輸入引腳可能無法識別3.3V器件輸出的高電平

如圖1，3.3V器件輸出VOH最大值3.3V也無法達到5V器件VIH的最小值3.5V，無法保證3.3V器件輸出的高電平被正確識別。由于器件設計有一定余量，在測試時可能仍可正常工作，但存在風險，如出現器件電壓波動時，就會出現問題。

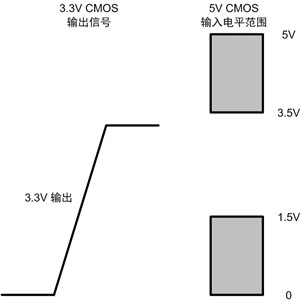

圖1 3.3V器件輸出，5V信號輸入

5V器件輸出高電平可能損壞3.3V器件輸入接口。

如圖2，5V器件輸出高電平信號遠高于3.3V，若3.3V器件輸入引腳不支持5V電平輸入，則工作時會有電流灌入3.3V器件，嚴重會造成器件損壞。

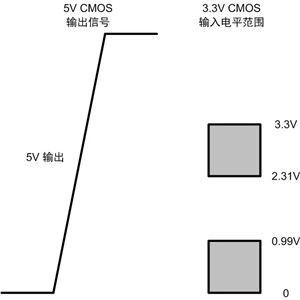

圖2 5V信號輸出，3.3V信號輸入

隔離收發器選型

以CTM1051(A)M系列產品為例，其內部采用的CMOS技術的芯片，引腳電平如圖3，符合CMOS電平標準。在選型時，應該針對不同的MCU選擇相應型號，才能杜絕因電平不匹配產生問題，若MCU為5V供電，應選擇CTM1051M；若MCU為3.3V供電，則選擇CTM1051AM。

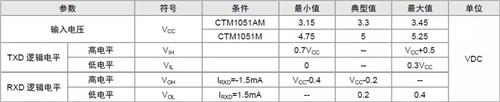

圖3 CTM1051(A)M引腳電平

實際案例

客戶使用我司一款隔離CAN收發器模塊，但應用中出現個別異?，F(xiàn)象。異常產品表現為CAN總線間歇性通訊故障。當產品處于高溫環境時（如65℃），對其進行重復上電，可復現通訊故障現象。

1、復現異常
