信號發生器輸出上升時間5ns的方波，示波器測量經過電流探頭后的上升波形時間。測試結果顯示為8.5ns，這個測試時間包括信號發生器本身的上升時間和示波器探頭的上升時間。電流探頭實際的上升時間利用以下公式計算。

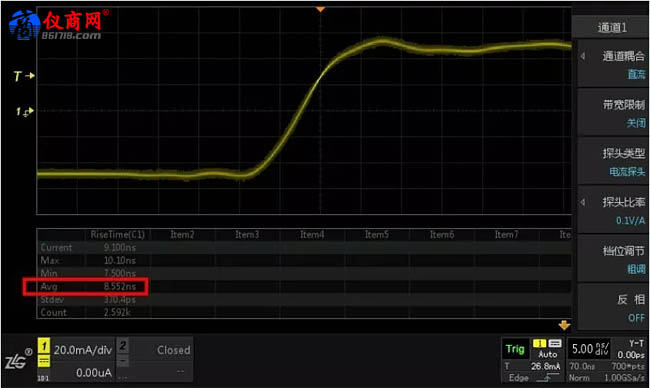

圖7 ZCP0030-50上升時間

3、方波響應測試

方波響應主要用來測試電流探頭幅頻響應特性。電流探頭能夠完整的重現方波波形，不出現畸變，說明探頭的幅頻響應平坦。

信號發生器輸出電流峰峰值100mA，頻率分別100KHz、1MHz的方波，示波器顯示相對應的方波波形。從圖中可知，在測試1MHz的電流方波時，探頭的整體方波響應的波形基本上沒有畸變，波形比較平坦，沒有發生傾斜。

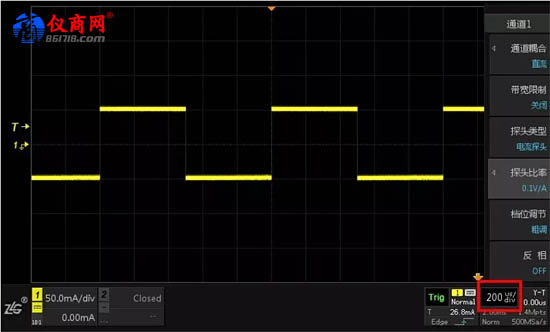

圖8 100kHz方波響應測試

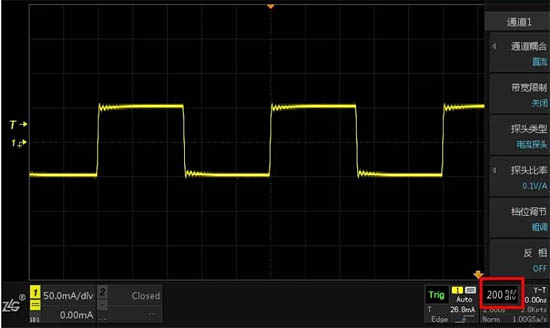

圖9 1MHz方波響應測試

4、噪聲測試

噪聲是電流探頭的重要參數，噪聲的大小直接影響到探頭的分辨率，噪聲越小，分辨率越高。使用示波器測試電流探頭的實際噪聲，測試結果峰峰值小于10mA，交流有效值小于1mArms。

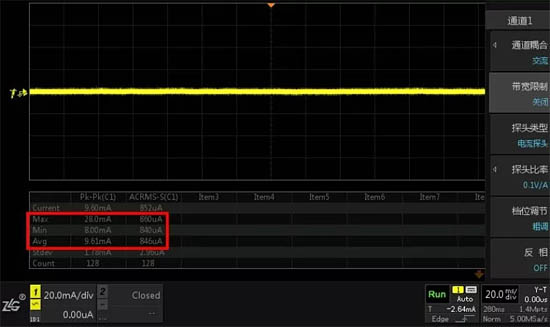

圖10 電流探頭噪聲測試

正確使用電流探頭

1、電流探頭最大量程

電流探頭有兩個最大額定電流：連續電流，峰值電流。測試電流超過任何一個都會使電流探頭飽和并磁化探頭從而導致測量結果錯誤。

需要注意的是最大電流會隨著頻率的增加而減小，連續測試超過對應頻率的最大電流會導致探頭損壞。我司ZCP0030-50電流探頭可測最大連續電流為30Arms，在測試帶寬50MHz處為2Arms。

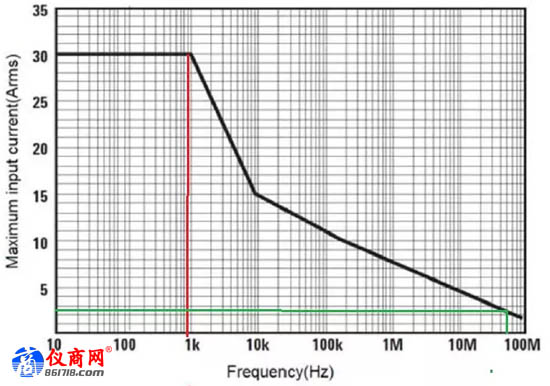

圖9 測試頻率與最大額定電流關系

2、測試不連續電流

測試不連續電流時要留意電流探頭的安全測試最大時間，需考慮以下幾個因素：最大峰值電流、環境溫度、測試帶寬。注意：當測試電流大小等于峰值電流或者接近峰值電流時探頭的頭部會發熱。

3、探頭進行在線消磁

由于電流互感器存在磁飽和問題，探頭消磁可以有效地對由殘留的直流磁場引起的失調電壓進行補償。當沒有電流流過的導線嵌在鉗口中時，在大部分情況下，都可以進行在線消磁。

4、提高測量靈敏度

使用電流探頭測試小電流的精度與示波器垂直噪聲大小有關。示波器可以進行以下設置減少垂直噪聲：開啟帶寬限制濾波器、設置高分辨率采集模式或者平均模式。

此外，通過在探頭上纏繞多匝被測導體來提高測量靈敏度。此時信號的強度將按照被測導體在探頭上纏繞的匝數倍增。由于多纏繞幾圈會增加探頭的插入阻抗，探頭的帶寬也會降低，此方法適合測量直流信號或小幅度的低頻交流信號。

總結

在計量測試、電子設計中，電流探頭的作用是其他探頭無法代替的。使用電流探頭和示波器可以非常簡便地測量電流，正確、規范地使用電流探頭對于測量精度是十分重要的，此外示波器的垂直噪聲也會妨礙進行精確的低電平電流測量。
