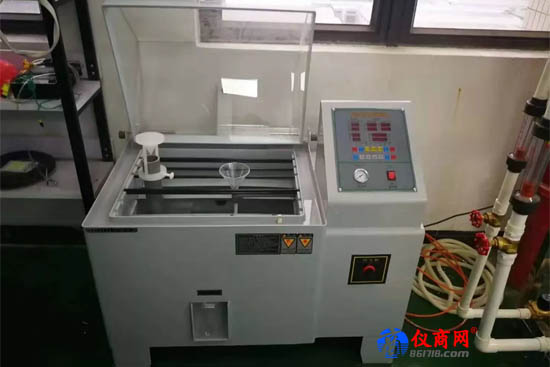

鹽霧試驗

鹽霧測試分為二大類，一類為天然環(huán)境暴露試驗，另一類為人工加速模擬鹽霧環(huán)境試驗。與天然環(huán)境相比，人工鹽霧環(huán)境中的氯化物濃度，可以是一般天然環(huán)境鹽霧含量的幾倍或幾十倍，腐蝕速度大大提高，對產(chǎn)品進行鹽霧試驗，得出結(jié)果的時間也大大縮短。

如在天然暴露環(huán)境下對某產(chǎn)品樣品進行試驗，待其腐蝕可能要1年，而在人工模擬鹽霧環(huán)境條件下試驗，只要24小時，即可得到相似的結(jié)果。

人工模擬鹽霧試驗包括中性鹽霧試驗、醋酸鹽霧試驗、銅鹽加速醋酸鹽霧試驗、交變鹽霧試驗。

1、中性鹽霧試驗（NSS試驗）

目前應(yīng)用領(lǐng)域最廣的一種加速腐蝕試驗方法。一般情況下，它采用5%的氯化鈉鹽水溶液，溶液PH值調(diào)在中性范圍（6.5～7.2）作為噴霧用的溶液。試驗溫度均取35，要求鹽霧的沉降率在1～3ml/80cm2.h之間，沉降量一般都是1～2ml/80cm2.h之間。

2、鹽霧試驗（AASS試驗）

是在中性鹽霧試驗的基礎(chǔ)上發(fā)展起來的。它是在5%氯化鈉溶液中加入一些冰醋酸，使溶液的PH值降為3左右，溶液變成酸性，最后形成的鹽霧也由中性鹽霧變成酸性。它的腐蝕速度要比NSS試驗快3倍左右。

3、銅加速乙酸鹽霧試驗（CASS試驗）

它是國外新近發(fā)展起來的一種快速鹽霧腐蝕試驗，試驗溫度為50，鹽溶液中加入少量銅鹽—氯化銅，強烈誘發(fā)腐蝕。它的腐蝕速度大約是NSS試驗的8倍。

4、交變鹽霧試驗（CCT)

實際上是中性鹽霧試驗加恒定濕熱試驗。它主要用于空腔型的整機產(chǎn)品，通過潮態(tài)環(huán)境的滲透，使鹽霧腐蝕不但在產(chǎn)品表面產(chǎn)生，也在產(chǎn)品內(nèi)部產(chǎn)生。它是將產(chǎn)品在鹽霧和濕熱兩種環(huán)境條件下交替轉(zhuǎn)換，最后考核整機產(chǎn)品的電性能和機械性能有無變化。
