如圖4所示,對變壓器屏蔽,主要是減小變壓器漏感磁通對周圍電路產生電磁感應干擾,以及對外產生電磁輻射干擾。從原理上來說,非導磁材料對漏磁通是起不到直接屏蔽作用的,但銅箔是良導體,交變漏磁通穿過銅箔的時候會產生渦流,而渦流產生的磁場方向正好與漏磁通的方向相反,部分漏磁通就可以被抵消,因此,銅箔對磁通也可以起到很好的屏蔽作用。


對策五:采用雙線傳輸和阻抗匹配

圖5

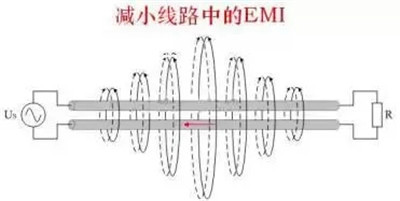

如圖5所示,兩根相鄰的導線,如果電流大小相等,電流方向相反,則它們產生的磁力線可以互相抵消。對于干擾比較嚴重或比較容易被干擾的電路,盡量采用雙線傳輸信號,不要利用公共地來傳輸信號,公共地電流越小干擾越小。當導線的長度等于或大于四分之一波長時,傳輸信號的線路一定要考慮阻抗匹配,不匹配的傳輸線會產生駐波,并對周圍電路產生很強的輻射干擾。


對策六:減小電流回路的面積

圖6

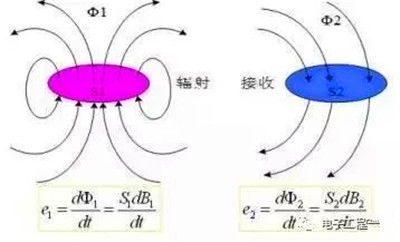

如圖6所示,磁場輻射干擾主要是流過高頻電流回路產生的磁通竄到接收回路中產生的,因此,要盡量減小流過高頻電流回路的面積和接收回路的面積。式中:e1、 Φ1、S1、B1分別為輻射電流回路中產生的電動勢、磁通、面積、磁通密度; e2、 Φ2、S2、B2分別為輻射電流回路中產生的電動勢、磁通、面積、磁通密度。

圖7

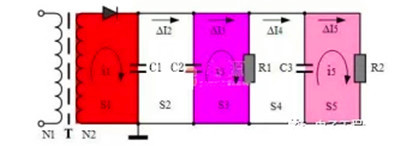

下面以圖7示意,對電流回路輻射進行詳解。如圖,S1為整流輸出濾波回路,C1為儲能濾波電容,i1為回路高頻電流,此電流在所有的電流回路中最大,其產生的磁場干擾也最嚴重,應盡量減小S1的面積。

在S2回路中,基本上沒有高頻回路電流,I2主要是電源紋波電流,高頻成分相對很小,所以S2的面積大小基本上不需要考慮。C2為儲能濾波電容,專門為負載R1提供能量,R1、R2不是單純的負載電阻,而是高頻電路負載,高頻電流i3基本上靠C2提供,C2的位置相對來說非常重要,它的連接位置應該考慮使S3的面積最小,S3中還有一個I3,它主要是電源紋波電流,也有少量高頻電流成份。在S4回路中,基本上也沒有高頻回路電流,?I4主要為電源紋波電流,高頻成分相對很小,所以S4的面積大小基本上也不需要考慮。S5回路的情況基本上與S3回路相同,i5的電流回路面積也應要盡量的小。


對策七:不要采用多個回路串聯供電

圖7中的幾個電流回路,互相串聯在一起進行供電,很容易產生電流共模干擾,特別是在高頻放大電路中,會產生高頻噪音。電流共模干擾的原因是:I2 = I3+ I4+ I5

關鍵詞:電磁干擾 EMC 電場輻射    瀏覽量:8147
