交付的包中包含用于高級創建I2C總線模式、連接和加載I2C總線序列以及下載捕獲的I2C總線流量進行診斷和分析的工具。將數據記錄到Excel電子表格中可以方便地使用Excel的所有高級數據分析工具，如圖形、過濾器和公式的應用。

與DUT的通信是通過I2C總線完成的。如上所述，每個設備都預先配置了相同的I2C從地址。如果所有DUT都駐留在同一個I2C總線上，那么在進行測試之前，需要用唯一的從地址對每個設備重新編程，以避免總線沖突，然后將從地址重新編程為默認值，以便交付給客戶。使用每個設備的專用總線允許發生在該默認地址上的所有通信，節省了時間和金錢，也可以避免潛在的認為錯誤。一個獨立的GX5295有32個I/O通道可以允許8組I2C總線同事進行通訊，而無須考慮地址沖突問題。

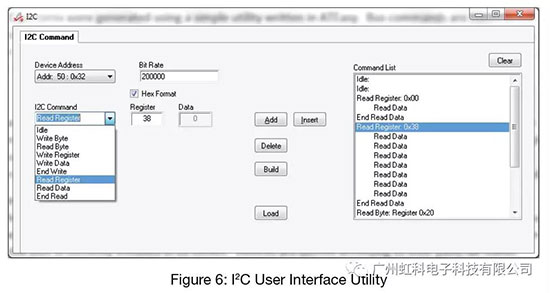

I2C測試模式是通過一個用ATEasy編寫的簡單應用程序生成的（如圖6）?？偩€命令是使用預先定義的總線命令的下拉菜單構造的，用于對設備寄存器進行讀/寫操作?？臻e命令還允許在需要空閑時間的命令之間插入空閑時間，或者作為數據模式中的可視分隔。

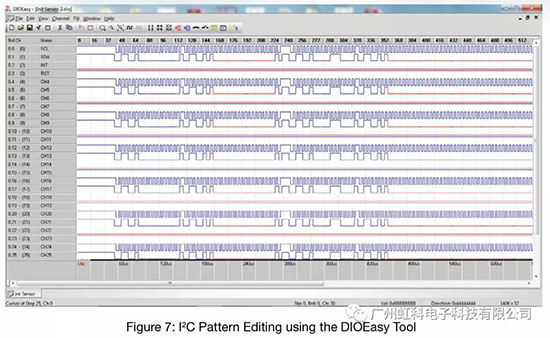

基于測試流程的需求，需要對單個設備生成一系列的命令。然后使用用于生成和診斷GX5295數字測試模式的工具DIOEasy(如圖7)，將單個(四線)總線控制復制到GX5295支持的其余7個總線上。每個測試進程都被寫為一系列獨立的測試序列，所以可以以任何想要的順序進行組合。

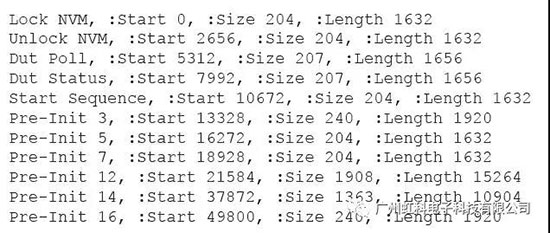

執行這種組合的ATEasy包含一個離線實用程序，它可以生成一個大型的測試文件，在系統初始化期間快速加載到測試硬件中。為了幫助調試和診斷，也將生成一個文本文件，其中會標識加載測試的順序、他們的初始向量地址和每個模式序列中的模式大小。

在測試執行期間記錄每個引腳的狀態。測試完成后，實際的總線流量(命令和DUT響應)可以從硬件上傳到DIOEasy，允許用戶評估和/或記錄I2C總線通信。

測試過程

Continuity 連續性

每個GX5295 I/O通道提供的每引腳PMU功能用于對通過每個DUT的ESD二極管產生一個小電流，測量二極管上產生的電壓降，以確定DUT是否正確安裝在其插座中。在此之前，需要啟用上拉隔離繼電器，因此流經I2C上拉電阻的電流不會破壞連續性測量。設備根據PASS/FAIL狀態分類。任何具有FAIL容器狀態的設備都會繞過未來的測試評估。

Sensor Initialization 傳感器初始化

在將DUT暴露于測試氣體并測量MOX電阻之前，必須初始化傳感器。初始化讀取相關的NVM（非易失性存儲器）數據并存儲它以用于將來的數據關聯。它還根據存儲的加熱器電阻和當前腔室溫度動態計算每個DUT的最小和最大允許MOX電阻值。這些值被存儲以供將來使用。氣體測試將在確定好/壞設備時使用這些值。

Gas Measurement 氣體測量

氣體測量測試是MOX氣體傳感器生產測試的核心。一旦初始化，所有室內的所有裝置都暴露于“干凈/干燥空氣”（CDA），“加濕空氣”（通過起泡器運行CDA-BBL）和“測試氣體”的受控混合物中。使用可編程質量流量控制器MFC精確控制氣體混合物（PPM）。三個MFC中每一個都是通過0V-5V的應用程序進行控制，分別表示占額定流量的0%-100%。每個腔室/負載板中包含第四個MFC。MFC控制電壓由GX5295s的J3連接器上的輔助PMU通道提供。

在氣體測試期間，測試氣體的濃度和每個特定濃度的暴露時間由“浸泡列表”定義。浸泡列表包含三種氣體的設定點，以及在移動到列表中的下一個設定點之前保持該濃度的持續時間。在規定的時間段結束時，進行MOX測量，與先前計算的MOX最小/最大值進行比較并記錄。其它分箱設置類似。

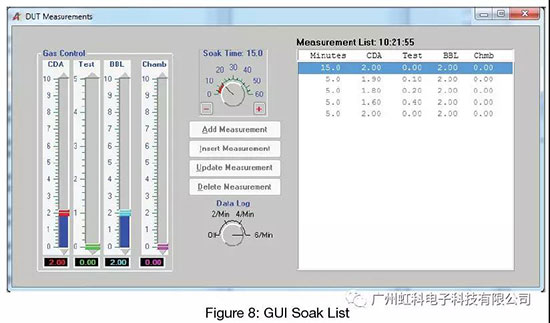

為了簡化浸泡參數的應用，在ATEasy中創建了一個表單(圖8)，允許工程師使用GUI創建浸泡列表。可以添加、插入、修改和刪除設置點。在執行過程中，GUI會突出顯示測試過程在列表中的位置，為操作人員提供測試運行了多長時間，以及完成測試需要多長時間的指示。

在運行浸泡列表時可以啟用的一個可選參數是進行中間MOX測量——在浸泡列表設置點之間進行測量。通過在漫長的測試中記錄這些額外的測量值，提供MOX操作的其它特征數據。數據日志記錄的“Off”選項，僅在設置點進行測量，每分鐘測試“2”、“4”、“6”測量值。中間測量值保存到Excel數據日志文件中，但不用于評估通過/失敗狀態。
