杜克在其設施中確定了10,000多項資產，并計劃為這些設備資產添加超過30,000個傳感器，包括加速度計、溫度傳感器、油液分析傳感器、熱像儀和接近式探針。這些傳感器增加了振動、軸承溫度和油壓監測等功能，還可監測變壓器、溶解氣體和發電機等其他資產的電磁特征。

據估計，該項75％的成本不在于軟件或傳感器，而在于將傳感器連接到數據采集計算機的布線上。數據采集系統遍布該公司的各種設施，可連接多達30或40個硬連接的傳感器。電纜必須從傳感器連接到本地數據采集計算機；然后信號從NI數據采集設備無線傳輸?shù)蕉趴四茉吹姆?wù)器。

為了采集振動信息，可能需要每秒捕捉10,000到 100,000個樣本，持續幾秒鐘，才能對機器狀況進行充分的測量。此外，杜克能源公司使用現場工廠服務器的組合來管理這些龐大的數據。每個工廠都有自己的OSIsoft PI服務器，該服務器可采集、存儲和組織各種來源的數據。

這些服務器位于杜克的監控和診斷中心，其中 Instep的Prism模式識別和預測軟件（用于機械解決方案）和GP Strategy的EtaPRO熱狀態監測軟件可幫助識別與預期行為的偏差。在監測診斷中心內，這些軟件工具由一個由五名技術人員組成的團隊使用。

技術人員通過一個報警儀表板來了解設備是否發生某些意外行為。這樣，他們就可以調查并篩選問題，以確定是否是真正的異常情況以及是否需要進一步調查。如果對異常進行標記，就會發送一個標準流程電子郵件來提醒相關的人員解決問題; 并以圖形化方式向他們提供信息，指出偏差并提供初步診斷建議，以便操作員可以檢查機器。

這些信息會發送到EPRI的資產健康管理系統，并與基于真實設備數據長時間編制而成的特征數據庫（來自多個公司）中的所有已知故障進行比較來識別問題。然后EPRI通知杜克能源的專家進入 NI InsightCM Data Explorer（一款旨在幫助工程師快速定位、檢查、分析和報告測量數據的聯網軟件）進行全面分析。

目前，杜克能源公司將其所有數據存儲在內部服務器上，因為IT部門目前不開放使用云。迄今為止，杜克能源公司已能夠處理使用這種方法所采集的龐大數據量。

杜克能源取得的成效

截至2017年3月，已有近30個工廠通過Smart M＆D架構部署和管理近2000個CompactRIO系統。在這些工廠內，杜克能源公司借助自動化數據采集功能，讓分析師可以將80％的時間用于分析，而不是數據采集；因此，分析結果更加可靠。

一年內，杜克能源公司的監測和診斷中心平均每天使用Prism發布兩次通知；其中只有四分之一 警報需要采取糾正措施。這些警報為專家提供了依據，使其可以在成本最低的時候?qū)υO(shè)備進行計劃和修理，例如，當設備計劃進行維護而停機或需求較少時。

這些機器能夠繼續運行數周，使專家可以選擇成本最低的時候安排維修。舉個例子，盡管軸承存在故障，杜克能源公司仍然能夠保持發電機運行三周，直至安排安全且適時的維修。

公司以前只能每年從數據點采集四個數據，而現在每五秒就能采集一次數據。并非所有的附加數 據都可以永久存儲; 因此該公司通過管理協議來 決定什么時候丟棄哪些類型的數據，以實現更智能的數據存儲。

四年來，杜克能源公司由于避免了故障帶來的高昂成本，節省了高達130%的資金預算。該項目實施的第三年，杜克能源公司開始看到回報顯著增加。該公司正在計算由于避免手動采集數據而節省的勞動力成本。由于系統會持續分析數據，因此可 大大減少操作員輪次，同時顯著提高數據采集頻率。數據不再是每個月采集一次; 而是每天采集數次，每周采集數TB的數據，從而可以在更頻繁且一致地發現和跟蹤問題。

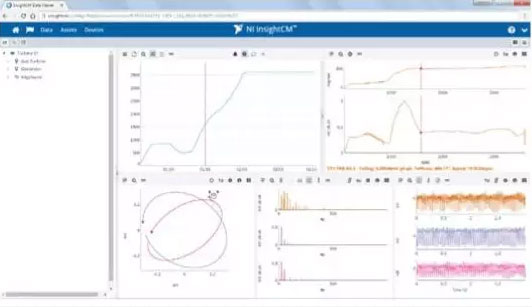

圖2：基于網絡的狀態監測軟件

（圖片為NI InsightCM）

這一轉變提高了可靠性并降低了運營成本，可幫助管理人員滿足更高可靠性的需求，并通過提高分析能力來優化工作效率。

挑戰

推出該解決方案必須克服許多挑戰。
