CANDT測試結果

根據測試流程，CANDT軟件的測試結果如圖5所示：

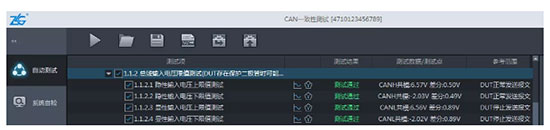

圖5 總線輸入電壓限值測量結果

波形細節查看

這里以隱性輸入電壓上限值測試為例。隱性輸入電壓上限值測試，即當電壓源U2在CANH上加入6.5V的共模電壓，且電壓源U3的電壓調節到0.5V時，DUT應仍能正確識別為隱性狀態而正常發送報文，其結果對應的報文視圖如圖6所示：

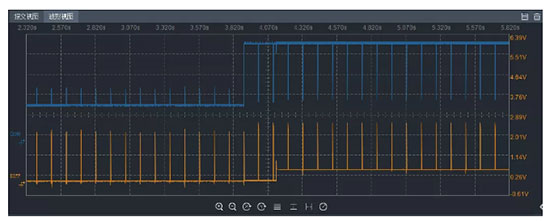

圖6 隱性輸入電壓上限值測試對應的波形視圖

其加入6.5V共模電壓及差分電平為0.5V后的波形細節如圖7所示，當總線處于空閑狀態時，CANH和CANL的電壓由正常被拉高到共模電壓附近，當總線處于驅動狀態時，CANH和CANL的電壓近似顯、隱性狀態時的正常電壓，在驅動狀態過程中，電平轉換時由于一直受到共模電壓的影響，隱性電平或顯性電平會有些坡度。

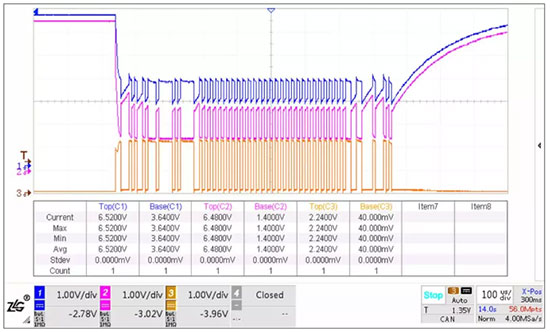

圖7 共模電壓6.5V，隱性電平0.5V

總結

總線輸入電壓限值測試的目的是，在共模干擾下，DUT能正確識別到限值的總線輸入電壓，驗證該參數是否符合參考標準。當然，為了保證CAN總線物理層的一致性，我們還需要測量其它的參數，后繼會陸續地為大家介紹CANDT的其它測試項。
