圖5. 四個SMUs連接到被測樣本的四個端子上

Clarius+測試庫包括范德堡法和霍爾遷移率測量的測試。在Select視圖中，可以使用屏幕右側Material材料過濾器，在Test Library測試庫中找到這些測試，如圖6所示。選擇測試，然后選擇Add添加，可以把這些測試添加到項目樹中。這些測試從vdpulib用戶程序庫中的用戶模塊創建。

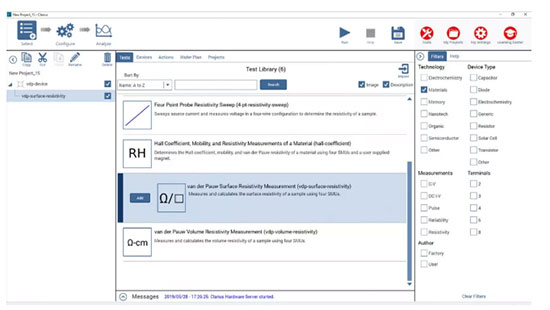

圖6. 選擇范德堡法電阻率和霍爾系數測試

可以使用范德堡法表面和體積電阻率測試。測試庫有兩項電阻率測試：vdp-surface-resistivity和vdp-volume-resistivity。vdp-surface-resistivity測試測量和計算電阻率，單位為Ω/square。對vdp-volume-resistivity測試，用戶必須輸入樣本厚度，然后計算出電阻率，單位為Ω-cm。對這兩項測試，都強制應用電流，進行8項電壓測量。

還可以使用霍爾系數測試。使用四臺SMU儀器，強制應用電流，使用正負磁場進行8項電壓測量。磁場使用固定磁鐵生成，會提示用戶顛倒磁場?？梢栽跍y(cè)試庫中找到hall-coefficient測試，添加到項目樹中。

為成功地進行電阻率測量，我們必需考慮潛在的錯誤來源。主要為靜電干擾、泄漏電流、光線、溫度、載流子注入等。

1、靜電干擾

當帶電物體放到不帶電物體附近時，會發生靜電干擾。通常情況下，干擾的影響并不顯著，因?yàn)殡姾稍诘碗娮钑r(shí)會迅速消散。但是，高電阻材料不允許電荷迅速衰退，所以可能會導致測量不穩定。由于DC或DC靜電場，可能會產生錯誤的讀數。

2、泄漏電流

對高電阻樣本，泄漏電流可能會劣化測量，泄漏電流源于電纜、探頭和測試夾具的絕緣電阻，通過使用優質絕緣體、降低濕度、使用保護裝置等，可以最大限度地降低泄漏電流。

3、光線

光敏效應產生的電流可能會劣化測量，特別是在高電阻樣本上。為防止這種效應，應把樣本放在暗艙中。

4、溫度

熱電電壓也可能會影響測量精度，源電流導致的樣本變熱也可能會產生熱電電壓，實驗室環境中的溫度波動也可能會影響測量。由于半導體的溫度系數相對較大，所以可能需要使用校正因數，補償實驗室中的溫度變化。

5、載流子注入

此外，為防止少數/多數載流子注入影響電阻率測量，兩個電壓傳感端子之間的電壓差應保持在100mV以下，理想情況下是25mV，因?yàn)闊犭妷簁t/q約為26mV。在不影響測量精度的情況下，測試電流應盡可能低。

通過使用四個SMUs和內置測試，可以利用4200A-SCS參數分析儀簡便地在半導體材料上實現范德堡法測量。通過使用用戶提供的磁鐵，還可以確定霍爾遷移率。如果想測試低電阻材料（如導體），可以使用基于Keithley 3765霍爾效應卡的系統，包括2182A納伏表。
