50Hz工頻電磁場干擾是硬件開發中難以避免的問題，特別是敏感測量電路中，工頻電磁場會使測量信號淹沒在工頻波形里，嚴重影響測量穩定度，故消除工頻電磁場干擾是敏感測量電路設計中不可逃避的挑戰。

PT100是當前應用最為廣泛的測溫方案，各位工程師在應用此方案時是否會遇到這樣的問題：

為什么PT100測溫電路會存在周期性小波動？該如何解決？

其實出現這樣的現象主要可能是存在如下幾個原因：

-50Hz工頻電磁場的影響；

-周圍電機或者繼電器等開關動作造成的群脈沖干擾；

-傳導進去系統的工頻共模干擾。

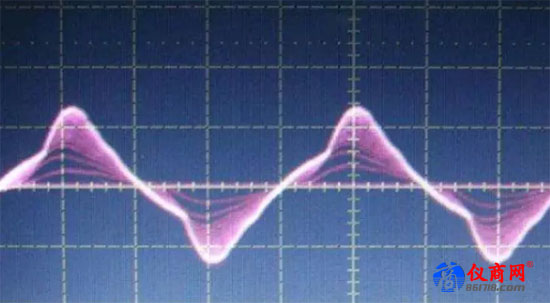

圖1 工頻電磁場波形

由于是測量電路存在周期性波動，那工頻電磁場擾動的可能性更大，用示波器觀測工頻電磁場波形如圖1，一般認為50Hz工頻電磁場干擾是由兩方面原因產生：

-50Hz工頻干擾通過傳導進入系統；

-50Hz工頻干擾通過空間耦合進入系統。

針對上述問題，消除50Hz工頻電磁場干擾的方法也相對明確，有下述四種方案可供電路設計者去參考：

-利用電氣隔離，阻斷工頻干擾的傳導路徑；

-敏感電路處搭建共模抑制和濾波電路，濾除進入輸入通道的工頻擾動；

-軟件中構建IIR陷波或者FIR帶阻數字濾波器，消除工頻干擾對測量結果的影響；

-降低測量引線回路面積，增加屏蔽，減弱空間耦合效應。

ZLG推出一款雙通道熱電阻隔離測溫模塊TPS02R，轉為敏感電路而設計，充分考慮50Hz工頻干擾，如圖2，我司采用多種方案抑制工頻干擾，使得TPS02R模塊分辨率可達0.01℃，且可以長時間穩定運行。

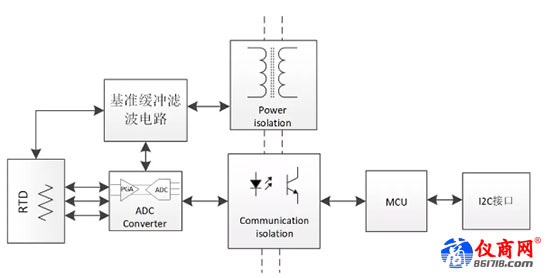

圖2 TPS02R系統方案

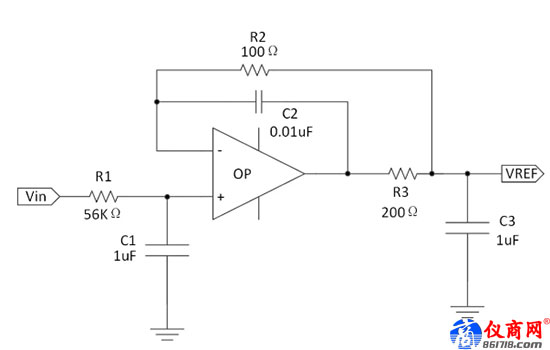

如上圖系統方案所示，針對50Hz工頻干擾，在“基準緩沖電路”中，采用硬件濾波電路，降低50Hz工頻對ADC芯片基準電壓的影響。如圖3，本質上是一個電壓跟隨緩沖電路結合低通濾波器，R1C1針對50Hz濾波，R2R3C2C3針對50Hz高次諧波的過濾。

圖3 緩沖濾波電路

具體-3dB頻率響應計算如式1

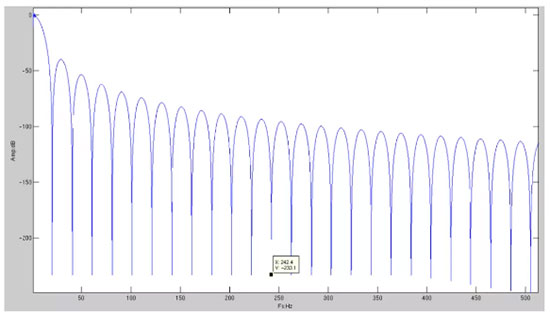

ADC芯片內部PGA采用儀表放大器結構大幅度衰減共模工頻干擾，且內置數字處理器，對輸入信號進行數字濾波處理，其中數字濾波算法頻率響應如圖4所示，數字濾波算法的陷波點在10Hz、20Hz、40Hz、80Hz頻率的整數倍處響應，所以選擇10Hz頻率的輸出，可以一定程度的衰減50Hz工頻擾動。

圖4 數字濾波器頻率響應

結合電氣隔離方案從源頭處防止50Hz工頻從電源處傳導進入系統影響敏感信號采集端。模塊采用四層板布局，大面積敷銅接地，讓地阻抗降到極低，系統的信號回路盡可能縮短，從而抑制50Hz工頻干擾的產生。

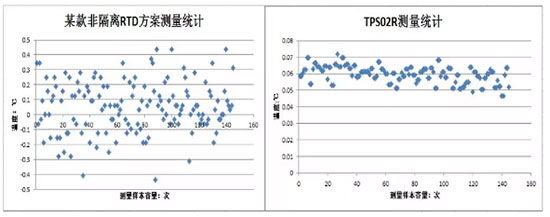

上述四種方案均運用在我司高精度測溫模塊TPS02R上，對于50Hz工頻電磁場干擾，TPS02R有很強的適應性，現將我司TPS02R與一款RTD非隔離測量方案做對比：

圖5 相關產品實測數據
