2017年７月２日1０時許，中石油天然氣輸氣管道貴州晴隆沙子段，因近期持續強降雨引發邊坡下陷側滑，擠斷輸氣管道，引發泄漏燃爆。經查明，造成８人死亡，3５人受傷。

這就是2017年頗受關注的“天然氣泄露”事故。因傷亡人數較多，在當時引起了一眾關注。

說到天然氣，我們并不陌生。它在生活中被廣泛使用，但是關于它的隱患問題，我們卻很少重視。

天然氣作為一種能源，因其清潔特性廣受歡迎，但如果發生泄漏，則會引發大面積爆炸。還可能會導致部分其他有害氣體被釋放到空氣中，造成空氣污染以及氣候環境的破壞。

而在工業區域，例如：閥門、法蘭或者密封不良的部位發生天然氣泄漏，極有可能會引起爆炸，對工作人員生命造成危害，對工業設備造成破壞，并且嚴重影響工業生產。相對更加危險的化工廠受到波及，還可能導致化工原料的泄漏，帶來更大的威脅。

因此，對天然氣泄漏進行有效檢測與排查，是各大企業急需重視的問題。

◇ 傳統的檢測方法是否有效？

傳統的檢測方法，一般使用肥皂水或者超聲波檢漏儀。

肥皂水：天然氣管線長，運輸車輛又很多，所以肥皂水無法對絕大部分的管線和設備進行有效檢測。

超聲波檢漏儀：用聽聲音或者看分貝值的方式進行檢測，只能對少量可疑點進行泄露確認，也無法進行快速排查。

◇ 某天然氣加氣站，兩處氣體泄露

某天然氣加氣站，加氣設備和車輛各有一處泄露。使用傳統的檢測方法已經無法快速有效地找到氣體泄露位置。為此，摒棄傳統方法，工作人員采用 Fluke 最新的 ii900 聲學成像儀對加氣設備和運輸車輛進行了檢測。

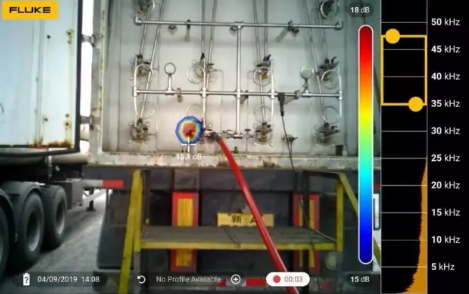

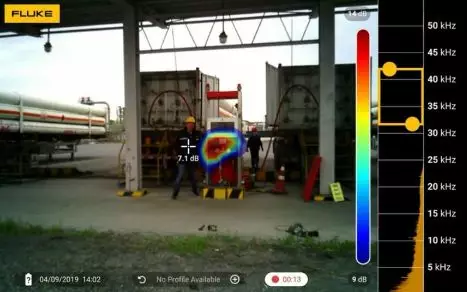

▲加氣設備泄露

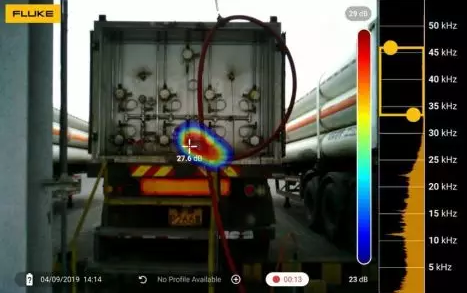

▲天然氣運輸車連接處泄露

通過觸摸屏快速調整聲學成像儀頻段，二氧化碳?xì)怏w泄漏的頻段通常在20kHz以上，該現場的頻段設置為30kHz-45kHz（黃色框），使用 ii900 聲學成像儀，可以清晰地反映出泄漏點的位置。

最重要的是，聲學成像儀可以有效屏蔽現場的噪聲。即使現場有很多噪聲，聲學成像儀也不會受到干擾。Fluke 聲學成像儀可以設置頻段，泄漏點的頻率一般在20kHz以上，處于超聲波范圍；而噪聲小于20kHz，可準確設置泄露的頻段，現場噪聲互不干擾。

除此之外，ii900 聲學成像儀不僅可以成功檢測天然氣泄露，對于其他氣體的泄漏，也能夠快速發現、高效檢測，在各大行業中被廣泛應用。

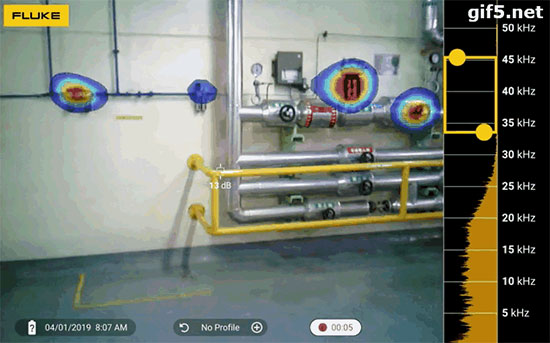

▲Fluke ii900對其他氣體泄漏進行檢測

◇ Fluke  ii900 聲學成像儀是如何完成這一系列的操作呢？

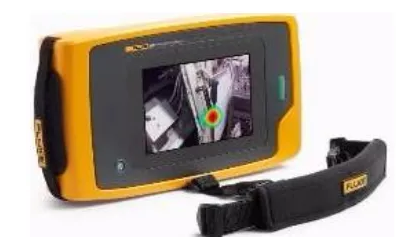

天然氣在泄漏時，在泄漏點因渦流會產生聲波/超聲波能量，這些能量通過空氣傳遞至聲學成像儀的聲壓傳感器陣列，在顯示屏上以可見光圖像為底、聲波/超聲波能量按照調色板顏色顯示的畫面，從圖像上即可快速對泄漏點進行排查，并可將泄漏點以JPEG照片或者M(jìn)P4視頻格式進行保存。

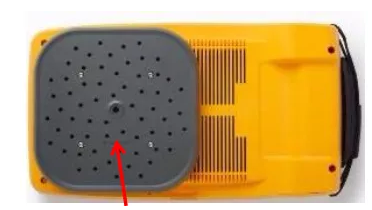

▲64個MEMS數字麥克風的聲壓傳感器陣列
