雙通道 R&S®SMW200A 矢量信號發生器是多通道裝置的核心組成。只需簡單地將本振 (LO) 信號和時鐘 (CLK) 信號分配給另一臺儀器，即可構建相位相參多通道射頻模擬器。高級時鐘分配概念可確保射頻輸出端口的基帶信號和射頻信號高度同步。每臺儀器都具有兩個高達 20 GHz 的射頻路徑，確保裝置體積小巧，并且可用于工程師的工作臺。模擬器可根據被測設備的接收端口數量輕松擴展。具有八個射頻端口的模擬器高度僅為 16 HU，可輕松用于小型機架或工程師的工作臺面。
也可單獨使用先進的 R&S®SMW200A 矢量信號發生器。這種方法確保工程師可靈活應對測試用例。工程師可以在不同項目中使用這款儀器，從而節省成本。它還減少了實驗室中信號源的多樣性。
精確耦合

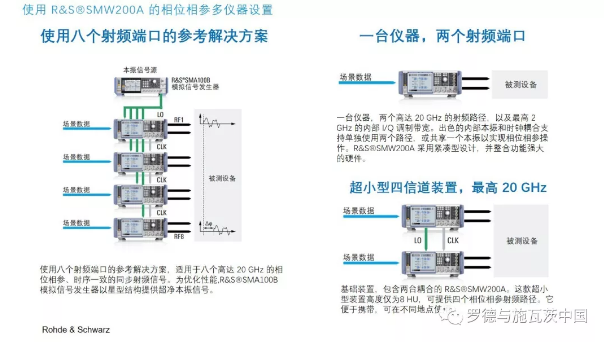

本振和高級時鐘耦合可確保信號的長期穩定性和可重復性。為確保實現最佳性能，R&S®SMA100B 通過功分器提供超凈本振信號。采用星型結構的等長電纜將該信號分配給每臺矢量信號發生器的本振輸入端口。這可以確保本振信號高度對稱。
產品性能
頻率捷變
在 2 GHz 內部 I/Q 調制帶寬內，R&S®SMW200A 矢量信號發生器可實現超快速跳頻。R&S®SMW200A 矢量信號發生器可快速改變基帶偏移頻率，從而在寬帶基帶范圍內實現頻率捷變。它可以生成未調制脈沖信號或調制脈沖。可以使用 R&S®Pulse Sequencer 脈沖序列生成軟件或外部模擬器生成信號，并以脈沖描述字 (PDW) 的形式將信號流傳輸至 R&S®SMW200A。與 R&S®Pulse Sequencer 脈沖序列生成軟件結合使用時， R&S®SMW200A 可針對 PDW 信號流提供高達 2 MPDW/s 的脈沖率，或針對頻率捷變實現高達3.3 Mpulse/s 的脈沖率。
出色的相位可重復性性能

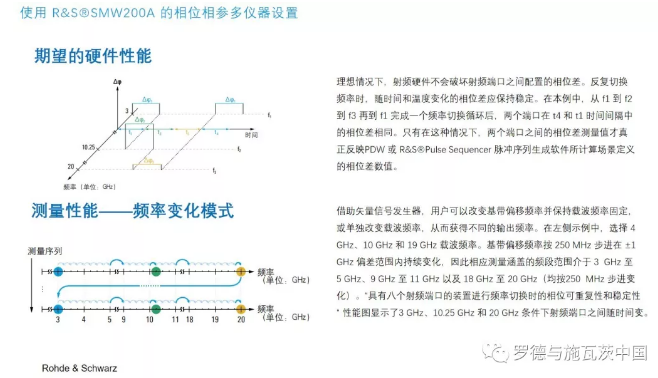

R&S®SMW200A 可更改基帶偏移頻率（例如，從 10 GHz 改為 10.25 GHz）或更改載波頻率（例如，從 3 GHz 改為 20 GHz），以便切換頻率，進而改變頻段。各射頻端口之間相對相位的可重復性是多通道射頻模擬器的關鍵性能指標，在反復切換頻率的情況下更是如此。多臺耦合的 R&S®SMW200A 可以提供四個、六個、八個或更多相位相參射頻輸出信號。根據該關鍵性能指標，這些儀器具有一流性能，非常適用于模擬多個相位相參信號。下列直方圖展示了與初始相位差的偏差。窄分布表示在相位差方面具有出色的可重復性。為獲得以下直方圖結果，軟件根據 ?測量性能——頻率變化模式“ 圖中所示模式切換頻率。
長期穩定性

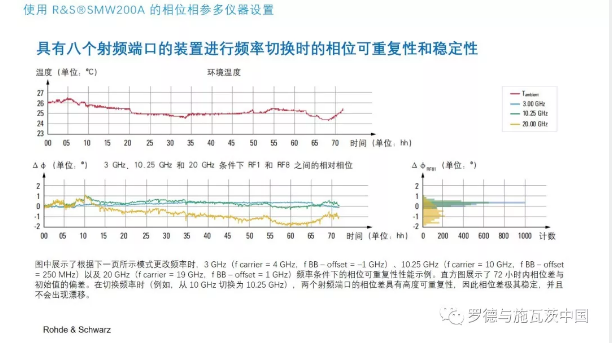

多通道射頻系統需要采用穩定的射頻硬件。這可以確保信號不會因長期漂移而出現偏差，從而保證較長的校準間隔。高度穩定的射頻硬件需要穩定的環境溫度。下圖顯示了在典型的空調實驗室環境中進行 72 小時測量。10.25 GHz 微波信號的相位差僅變化 1.5°。
產品性能
測量程序
特性和優勢
多儀器設置
一臺 R&S®SMW200A 儀器可以具有兩個高達 20 GHz 的射頻路徑，或一個最高 44 GHz 的射頻路徑。雙通道儀器或多臺耦合的 R&S®SMW200A 矢量信號發生器非常適用于生成相位相參信號。雙通道儀器能夠以相位相參方式耦合射頻端口，或?qū)⑸漕l端口用作獨立信號源。由于儀器采用高級時鐘分配和本振耦合機制，因此多個射頻端口之間的相對相位可在數天內保持穩定。這使得 R&S®SMW200A 解決方案非常適用于模擬單個或多個發射機信號的 AoA。
