您最常用的示波器功能是什么？

工程師經常利用示波器觀察各種不同信號幅度隨時間變化的波形曲線,還可以用它測試各種不同的電量,如電壓、電流、頻率、相位差、調幅度等等。

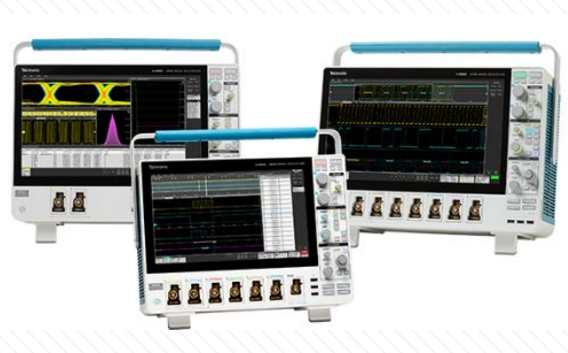

無論是電源、汽車、嵌入式設計還是射頻行業，泰克示波器在不同行業中的關鍵測試扮演著重要角色。在提供準確測試數據以外，泰克示波器還具有10個鮮為人知的獨特功能，這些功能可以幫助您提高測試精度，更好地觀察圖形，更便捷地提交報告……泰克示波器可以幫您“劍走偏鋒”，在追求速度的科技市場競爭中迅速取勝。

本篇帶來測試能力篇

-用示波器測EMI

-垂直分辨率12bit

-疊加和分區顯示功能

-手動光標測試功能（多種光標模式）

-無限的數學通道

* 為泰克示波器獨有功能

特異功能一：用示波器測EMI

只用示波器測EMI？

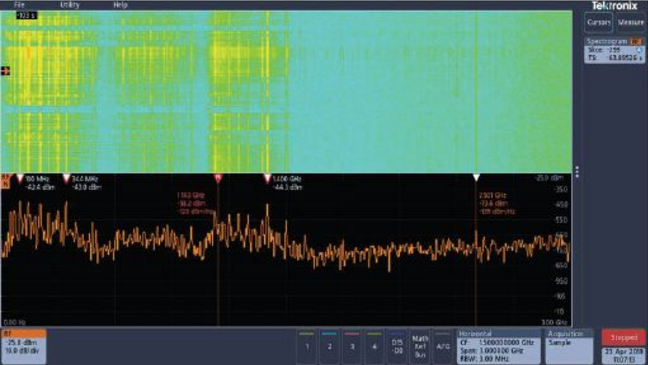

是的，并不需要您再額外配備一臺頻譜分析儀。泰克3系列MDO示波器內置頻譜分析儀，它可以幫助您快速發現EMI的來源。

與其他提供FFT“頻譜分析”的示波器不同，3系列MDO示波器內置了真正的頻譜分析儀，最高3GHz的超寬捕獲帶寬，并配置了1GHz或3GHz內置頻譜分析儀選件。

MDO3示波器頻譜功能 VS 常規示波器FFT

-15 dB比FFT更優的動態范圍

-RF支持最高3GHz的超寬捕獲帶寬

-不使用任何模擬輸入通道（3系列的使用一個MDO提供標準的N-connector頻譜分析）輸入

-11.6''完整HD觸摸顯示與獲獎用戶界面

-專門的觸控按鍵使頻譜分析更簡便

-自動標記識別光譜靈敏度峰值

-頻譜分析特性如跟蹤方式，檢測方法，和自動測量等

特異功能二：垂直分辨率12bit

4/5/6系列MSO示波器的用戶不僅擁有真正的12位ADC，還可以應用一種全新的高分辨率模式，即基于硬件的獨特的有限脈沖響應(FIR)濾波器，根據所選擇的采樣速率進一步提高垂直分辨率。FIR濾波器保持該采樣率的最大帶寬，同時防止混疊和消除來自示波器放大器和ADC的噪聲，高于所選采樣率的可用帶寬。高分辨率模式始終提供至少12位垂直分辨率，并在≤125 MS/s采樣率的情況下擴展到16位垂直分辨率。

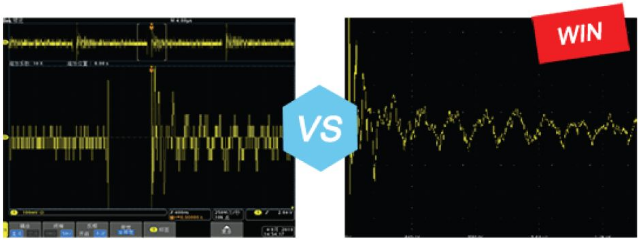

MDO4000C示波器(8bit) 測試結果  全新4系列示MSO示波器(12bit) 測試結果

新型12位ADC是目前世界上速度最快的轉換器，內部運行速率達25GS/s，每通道采樣率要比以前的同類示波器高出25%。12位實現了4096種垂直模數轉換電平，分辨率比采用8位ADC的示波器高出16倍。每條ADC通道基于交織連續接近寄存器(SAR)結構，每塊Tek049芯片包括四個ADCs，實現了100GS/s的總吞吐量。

特異功能三：疊加和分區顯示功能

●你用的示波器是怎么顯示的？●

如果你用的是傳統示波器，一般來說，是使用的疊加顯示波形功能。疊加顯示功能可以盡可能利用示波器的垂直分辨率，讓測試波形占滿整個屏幕，可以觀察到波形的細節。但，當你需要同時觀測兩路或更多信號時，多條波形會疊加在一起。有的工程師為了能同時觀測且相互不干擾就選擇縮小波形并分別占據顯示區域一部分進行觀測，這樣會導致沒有用滿整個示波器的垂直分辨率使幅值分辨率變差。

假如同時觀測兩路信號，波形縮小到理想的50%，則分辨率降低到約為50%，如果觀測4路信號則降低到滿屏顯示的25%。

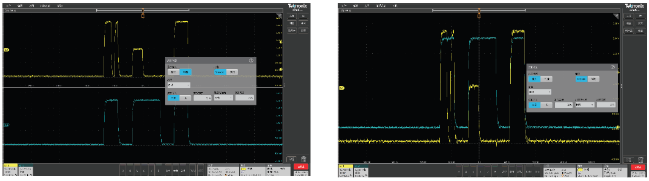

為解決工程師的這一個難題，泰克新平臺示波器推出了——分區顯示功能。利用這項功能，您可以將示波器屏幕顯示區域分割，各區域分別顯示一個通道的波形，這樣既保證每個波形相不干擾又不犧牲其垂直分辨率。

泰克新平臺示波器系列運用Tek049芯片，它是泰克最新研制的一種ASIC（專用集成電路），這是一種高度集成的芯片上系統（SOC）混合信號ASIC，含有4億個晶體管和20億個連接，構成了4個內部ADCs（模數轉換器）和集成DSP（數字信號處理器），全方位支持“分區顯示”這類對示波器精簡要求極高的功能。

特異功能四: 手動光標測試功能(多種光標模式)
