從低軌候選DFT-S-OFDM信號的幀結構，子載波間隔，F(xiàn)FT/IFFT點數以及信道編碼要求來看，其與當今的3GPP 5GNR信號物理層制式非常類似，所不同的是低軌要求QPSK和8PSK調制格式。其中8PSK不在5GNR標準的調制格式之中，因此一般商業儀器無法對該信號進行一鍵式信號產生和分析。

Keysight中國利用本地研發的優勢，第一時間在5GNR信號生成軟件和分析軟件中完成了對DFT-S-OFDM 8PSK制式的支持。目前已經完成和部分單位的驗證測試。商用化的軟件配合自身儀表可以提供系統級的整機指標和一致性測試功能，節省用戶的測試時間和避免定制化開發中的不必要誤差。

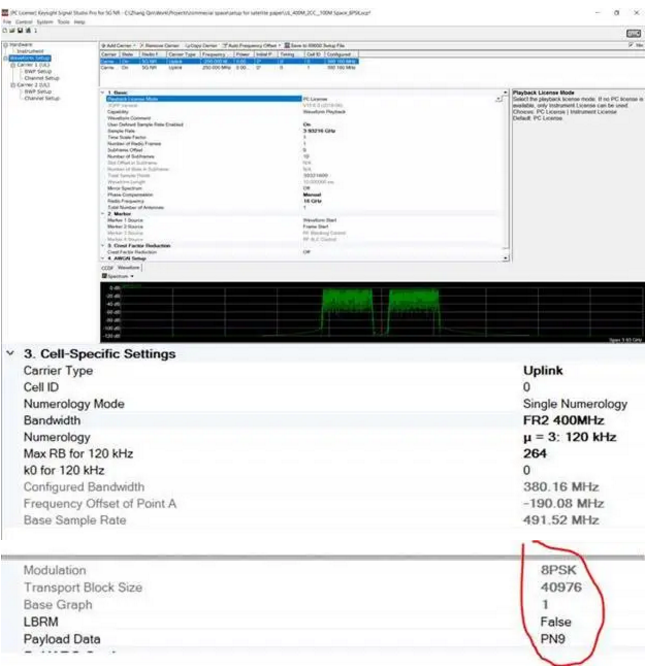

圖3. DFT-S-OFDM信號一鍵產生（8PSK調制，400M載波*2）

圖4. DFT-S-OFDM 8PSK一鍵式解調分析

Keysight信號產生和分析平臺都是開放式的儀表，既可以接受用戶的原始IQ文件，也可以抓取并導出采集的原始IQ文件供用戶在Matlab第三方軟件中進行分析。Keysight儀表提供基于Matlab的信號產生、校準、下載、抓取和分析示例程序。

0.2信號產生和分析硬件平臺

Keysight的寬帶信號產生和分析平臺有多種選擇，根據所需要的頻率，帶寬和通道數可以靈活組合。下圖為經典的寬帶微波矢量信號源和信號分析平臺。該平臺中的矢量信號源部分特點如下：

1、主機頻率最高為44GHz，覆蓋Ka頻段衛星測試需求。

2、最大帶寬為4GHz，覆蓋當前低軌候選信號各種組合并為后續預留空間。

3、低殘余EVM：在低軌衛星頻段信號源和分析儀直連的殘余EVM在0.5%-1%之間，為測試提供較高的置信度。

4、高功率輸出下的低殘余EVM：一般信號源和功放一樣都有一定的線性區間，在高功率輸出狀態下的信號失真比較明顯（大于+3dBm輸出時殘余EVM迅速惡化），Keysight微波矢量信號源在輸出功率到+10dBm時都能維持很低的EVM，滿足高功率激勵場景下的測試需求。

5、支持V頻段，E頻段及W頻段矢量擴展：與Keysight 毫米波變頻器組合可以支持V波段衛星寬帶測試需求，帶寬高達4GHz。

6、成熟的寬帶校準技術：通過Keysight寬帶校準技術可以去除寬帶矢量源固有的平坦度、相位非線性和IQ調制鏡像，保證在Q和V頻段都具備低殘余EVM。

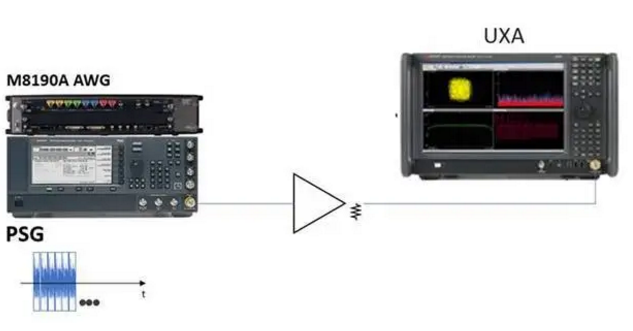

圖5. 基于信號源和信號分析儀的硬件平臺

*(實際測試結果包含在完整文檔中)

0.3基于矢量信號源和矢網的功放和變頻器

ACPR和EVM測試

信號分析儀通過解調的方法測量EVM是從時域測量的方法，根據帕瑟瓦爾定理，時域和頻域是等效的，矢網用的是從頻域測量和求解EVM的方法。矢網測量器件（功放或變頻器）的EVM的原理：

在矢量信號源激勵寬帶調制信號的情況下，矢網分別用被測件輸入端的參考接收機和輸出端的測試接收機測量被測件輸入和輸出端的頻譜，利用頻譜的相關運算，計算器件響應的線性部分和失真部分，從而計算EVM。

*(實際測試結果包含在完整文檔中)

矢網方案的特點：

1、帶寬非常寬，可以達到4 GHz。EVM測量的帶寬只受限于矢量信號源的帶寬，矢網的頻譜測量沒有帶寬限制，只要在矢網工作的頻率范圍內就可以。

2、能夠直接給出ACPR和EVM的測試結果。

3、測試速度快，每個功率點只需要幾秒鐘的時間。對產線測試非常有益。

4、通過對信號源的校準，可以得到更低的本底EVM。

5、對于多載波的信號，可以同時給出每個載波的EVM測試結果，以及總的EVM結果（均方根）。
