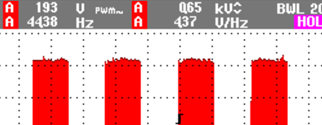

交流電機設計用于恒定強度的磁場（磁通量）。磁場強度與電壓（V）與頻率（Hz）之比或V / Hz成比例?？梢詸z查V/Hz是否處于電機的指定范圍內。

o   如果V/Hz過高，則電機可能過熱

o   如果V/Hz過低，則電機可能損失轉矩

o   頻率穩定但電壓不穩定表明直流總線出現問題

o   頻率不穩定但電壓穩定則表面IGBT出現問題

o   頻率和電壓都不穩定則表明控速電路出現問題

電機輸入（Motor input）

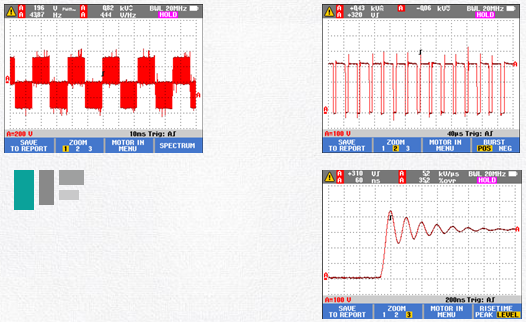

電機輸入測量，用于確定反射電壓的影響。

當超限制遠高于驅動輸出測量值時，這是由于反射所致。原因可能是長電纜的等級不正確或連接松動

之前，我們常說的過沖電壓，又稱反射電壓，即出自于此

對比之前的變頻器輸出，可以明顯發現，電機輸入端的峰值明顯較前者高出很多。這其實是引起電機匝間短路燒毀的元兇。

清楚這些，類似的事故分析就可以明確了。也就是這個峰值電壓是否突破了電機匝間絕緣電壓值。

如果超過了，則是前者驅動端的問題，可以通過電抗器，或者更換電纜，或者更換高絕緣等級電機來進行解決。

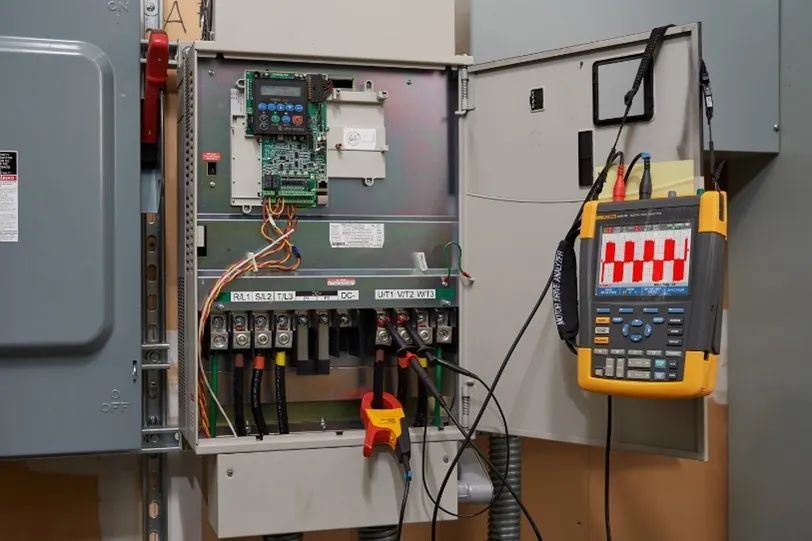

最后介紹下本次測試儀器——福祿克MDA系列

MDA系列是為變頻驅動系統專門孕育而生的測試專家，其包含：

?       專業變頻驅動分析功能

–      流程式操作說明

–      直觀波形結果

–      軸電壓測試附件（MDA550）

?       通道隔離的示波表功能

?       錄波功能

?       電能端軟件，數據導出分析
