- 大屏幕，一目了然地顯示所有相關波形和掃頻參數，對正確設置樹立信心；

- 外形緊湊，在工作臺上為各種器件和電纜留出更多空間。

小貼士

如果只有一臺示波器，而沒有頻譜分析儀，可以通過發生器的觸發輸出觸發掃頻開始點，設置示波器的時間標度，與發生器的掃描時間相匹配，作為頻率值進行說明。

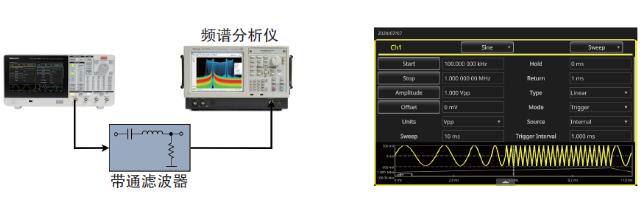

3、教育相關應用：測量帶通濾波器的頻響、AM/FM 廣播測試和對應

AM/FM廣播測試和對應

典型應用：

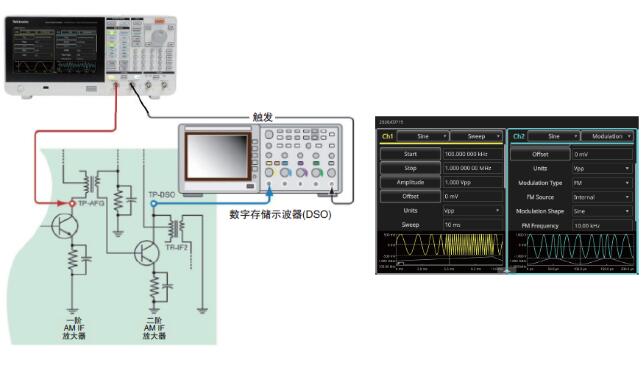

測量IF帶寬，對應RF階段，測量FM接收機的音頻帶寬。

用戶：

- 為AM/FM廣播制造商工作的電子設計工程師。

- 在大學的學生實驗室工作的教授和實驗室管理員。

使用任意波形/ 函數發生器的好處

使用簡便。

大屏幕，一目了然地顯示所有相關波形和掃頻參數，對正確設置樹立信心。

外形緊湊，在工作臺上為各種器件和電纜留出更多空間。

小貼士

設置發生器的負載阻抗設定值，與連接的電路阻抗相匹配，以便準確顯示幅度。

4、汽車應用：測試和優化發動機控制單元、仿真汽車傳感器信號、表征和優化汽車電子中的電源 MOSFET 電路、分析 IGBT 電路的開關波形。

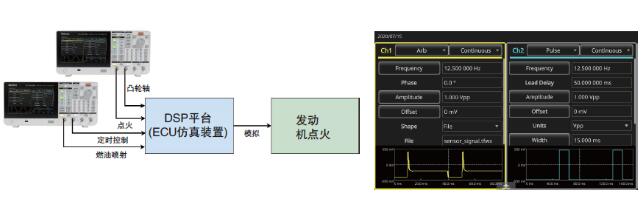

測試和優化發動機控制單元

典型應用：

仿真各種汽車傳感器信號，如壓力、溫度、速度、轉動和角度位置，對汽車應用中的發動機控制單元(ECU) 進行功能測試和優化。

用戶：

從事汽車電子工作的電子設計工程師。

使用任意波形/ 函數發生器的好處

大顯示屏，一目了然地確認所有設置。

可以作為Vpp/偏置或作為High/Low值輸入幅度。

ArbBuilder和ArbExpress提供了強大的波形創建和編輯功能。

使用AFG3011C實現高達20 Vpp的幅度，不需要外部放大器。

小貼士

- 把Frequency CH1=CH2設置成On，初始化 AlignPhase，激活雙通道信號發生器的同步模式。

- 為同步多個發生器中的時鐘，使用一個發生器作為主設備，把其Sync Clock輸出連接到另一個發生器的Sync Clock輸入上。

- 為同步同相的多個發生器，把它們?cè)O(shè)置成 Burst-Inf-Cycles 模式，然后通過外部信號同時啟動。

5、醫療應用：測試起搏器 / 心律轉復除顫器及其它置入型醫療器械、測試超聲波醫療器械、測試超聲波醫療器械的檢測器電路。

測試超聲波醫療器械

典型應用：

使用正弦波突發驅動超聲波變送器，測試醫療影像系統。

用戶：

- 開發超聲波醫療器械的電子設計工程師。

- 在大學中從事超聲波研究的研究人員。

使用任意波形/ 函數發生器的好處

使用簡便。

外形緊湊。
