LED燈主打“節能、環保”，所以LED燈出廠前都會進行功率因數測試。但LED驅動電源輸入電流是非正弦波，因此需要進行基波功率因數的測試，那么該如何正確進行此項測試？本文帶你一探究竟。

為什么LED行業要測試基波功率因數？

功率因數通用定義是有功功率與視在功率之比。功率因數低，說明電路無功功率大。功率因數越低，供電設備的負荷越重，電網越不穩定。對于大功率的燈具來說，若功率因數低了，可能會造成:設備損耗大、電力設備超負荷、電網不穩定、諧波污染等問題。

在大家印象中，“功率因數由電壓與電流之間的相位差決定，它的物理意義是指電壓和電流之間相角差的余弦值”。如下圖所示。

圖1 電流電壓相位角關系

注：θ=90°

以上關系只適用于“正弦波電路中”，而如果在非正弦波電路中，功率因數與總諧波失真及基波功率因數有關，如在LED燈電路中。

因為LED是一個半導體二極管，它需要直流供電，如果用市電供電的話，就一定會有一個整流器，通常是二極管整流橋。為了得到盡可能平滑的直流避免出現紋波閃爍，通常都需要加上一個大電解電容。而后面的LED可以近似為一個電阻，所以整個電路如圖2所示。

圖2 LED燈的等效電路

其各種電壓電流波形如下圖所示，其中VAC為輸入交流電壓，VC2為LED電路中整流二極管的充放電波形，IAC為輸入電流波形。因其電流波形不是正弦波。所以整個系統是一個非線性系統。

圖3 各種電壓電流波形

通常電氣設備的波形比較接近正弦波，諧波不多，大多數情況下基波電流I1≈總電流 Irms，輸入電流失真系數λ≈1，cosφ ≈ cosφ1，所以cosφ可以等同為功率因數。

而在非正弦供電電路中，功率因數沒有明確的物理意義，因此在LED行業這種非正弦供電電路中會關注的是基波功率因數cosφ1。

如何進行基波功率因數測試呢？

推薦測試設備1——PA5000H功率分析儀

圖4 PA5000H

LED行業關注較多的則是電源的電壓、電流、功率、諧波及功率因數，如何準確測量這些參數是首要解決的問題，PA5000H功率分析儀擁有0.05%功率測量精度，5MHz帶寬以及豐富的諧波測量功能可以廣泛應用于LED電源的研發與測試。

1、豐富的電參數測量

如何提升功率因數一直是LED行業的難題，要提升功率因數就必須同時準確測量電源的各種電參數，PA5000H功率分析儀不僅可以針對非正弦系統直接測量出基波功率因數（PF1），還能實時顯示電壓電流波形，豐富的電參數顯示項目可讓用戶分析電源的各種性能指標，可幫助用戶提升功率因數設計提供強有力的數據支持。

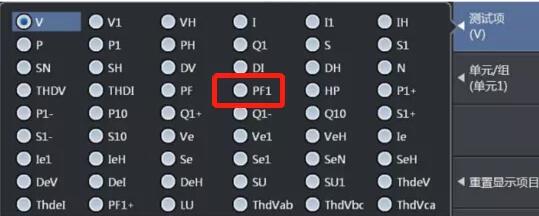

圖5 豐富的電參數顯示

2、雙PLL源倍頻技術

PA5000H功率分析儀通過引入雙PLL硬件電路，使采樣頻率和信號頻率同步，保證采樣數據正好是信號周期的整數倍，消除頻譜泄露，可以獲得準備的諧波測量結果。

圖6 雙PLL源設置

3、500次諧波測量
