在FFT處理中，信號的頻譜幅度受其持續時間以及信號相對于采樣幀和窗口函數的開始時間的影響。幅度大小與窗口下所占據的面積成對應的比例關系。對于相同的信號持續時間，幅度可能會因信號猝發的時間而有很大差異(圖11)。理論上可檢測到的最小信號等于5 ns，該值在200 MSPS(I / Q)FFT的最大采樣率下測得。為了獲得完整的幅度精度，信號必須占據窗口下的整個區域。為了保證這一條件，當沒有重疊且窗口長度等于FFT大小(采樣幀大小)時，信號必須在兩個連續采樣幀的持續時間內保持開啟狀態。滿足此條件將確保至少一個采樣幀及其FFT將捕獲信號的完整幅度，因為相對于任何采樣幀的開始，信號的開始可以在任何時間發生(圖12)。

圖12.為了獲得100％的POI和幅度精度，在沒有重疊且窗口長度(W)等于FFT大小(N)的情況下，信號必須至少出現在兩個連續采樣幀的長度內

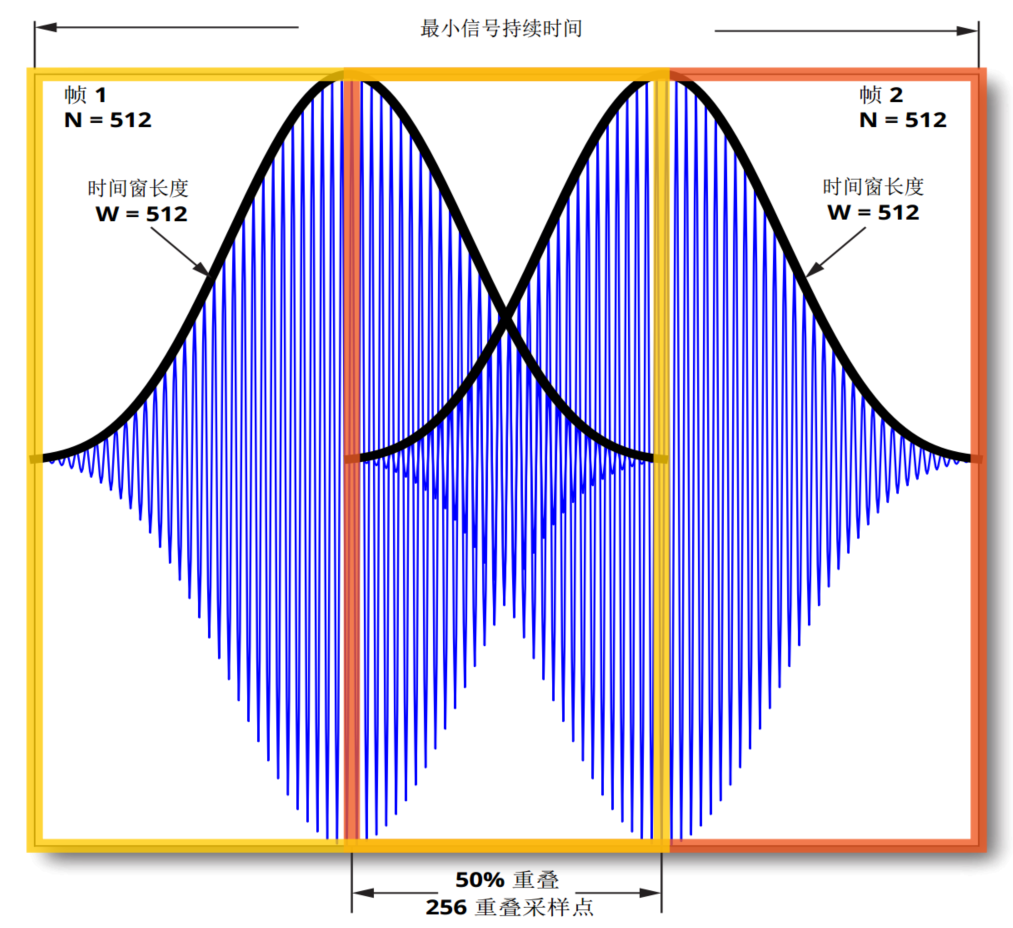

如果使用重疊的采樣幀執行FFT分析，則100％POI所需的信號持續時間會更短(圖13)。

圖13. 重疊減少了100％POI和完整幅度精度所需的最小信號持續時間。該信號必須至少存在兩個連續采樣幀的長度減去重疊采樣的數量

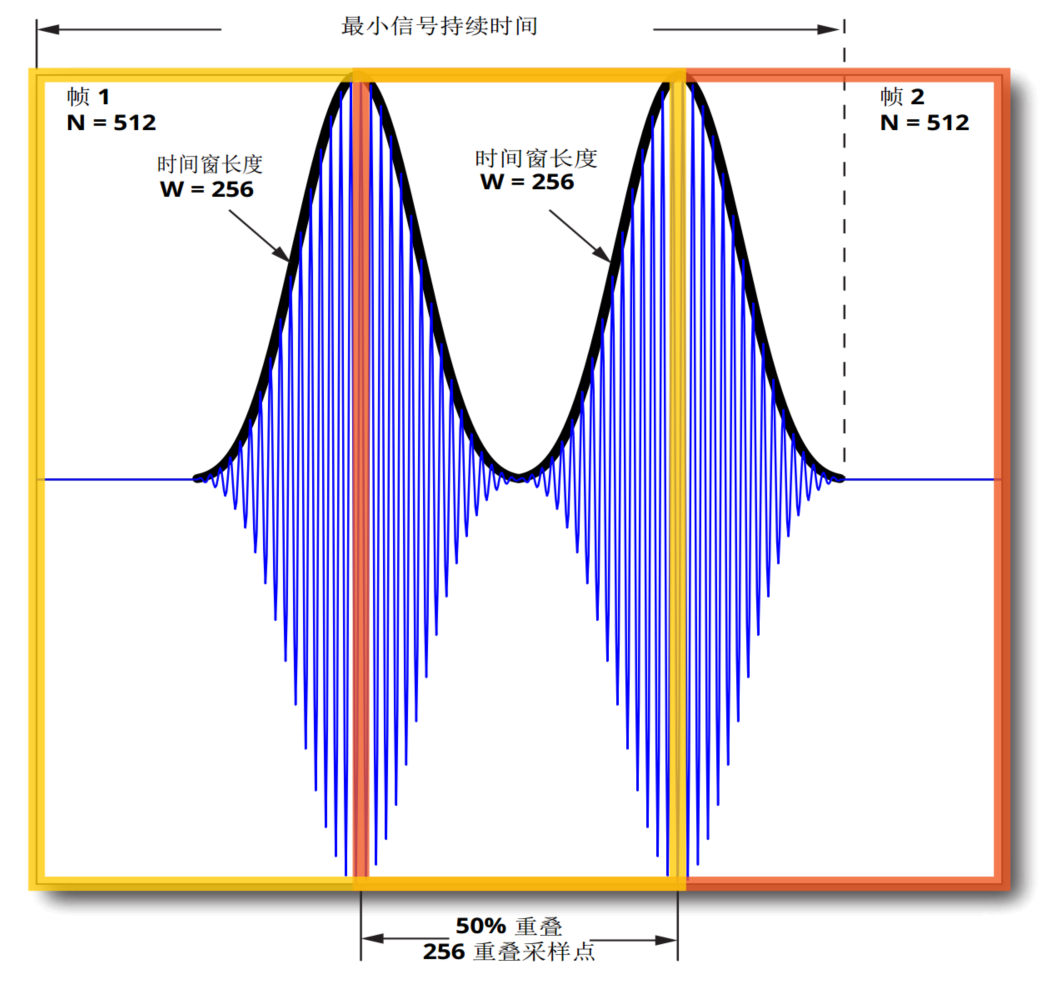

如果窗口長度小于FFT大小(圖14)，則所需的信號持續時間將縮短，從而改善POI。由于調整了窗口長度以更改RBW，因此RBW設置會影響POI。RBW越寬，窗口長度越短，POI也越短。

圖14.使用比FFT大小短的窗口長度(W = 256)，N = 512，可以減少100％POI所需的信號持續時間

根據上述觀察，對于具有完整幅度精度的100％POI，所需的最小信號持續時間為：

RBW和跨度取決于采樣率，F(xiàn)FT大小和窗口長度。由于這些參數會影響POI，因此POI取決于RBW和跨度設置。MS2090A頻譜分析儀會自動計算并顯示給定設置下的POI。

使用以上公式，可以計算出一組POI值，RBW和SPAN。

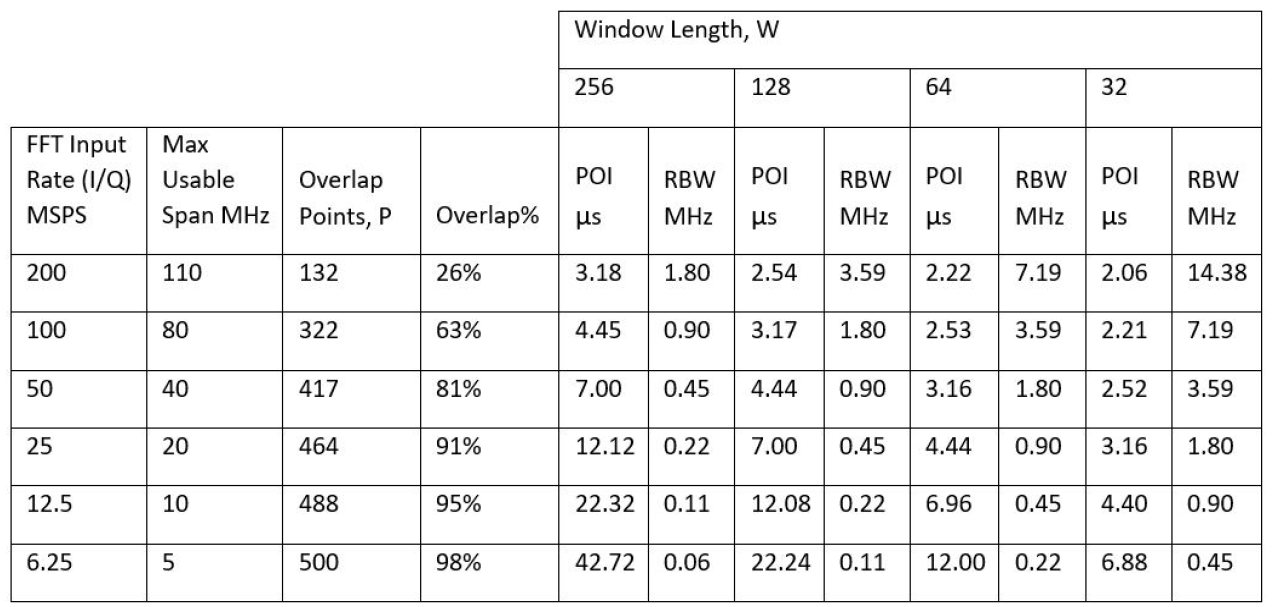

FFT大小=512(標準分辨率)

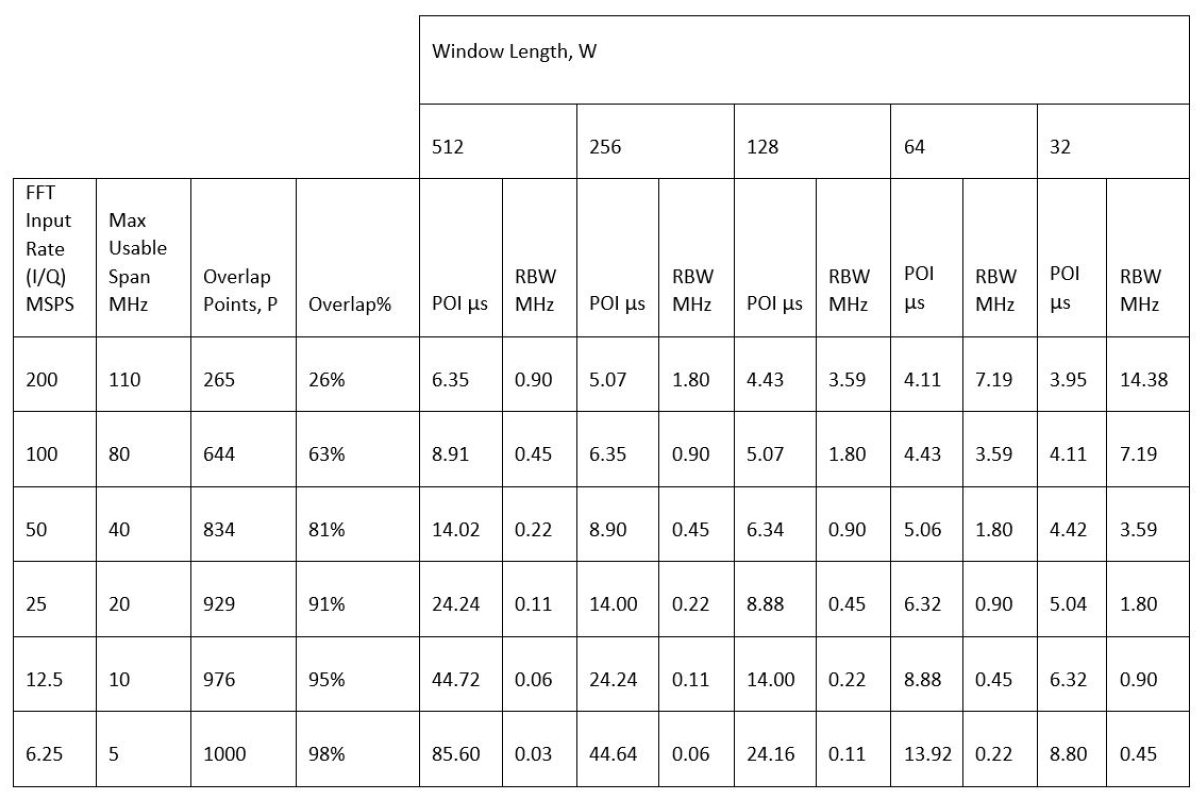

FFT大小=1024(高分辨率)

密度顯示分辨率

用戶可以通過密度顯示分辨率菜單，選擇兩個不同的FFT大小。標準的512點FFT大小(圖15)可以獲取最低的POI，但是FFT頻率分辨率較粗，可能會導致在RBW設置較低時，看起來更加顆?；?。1024點FFT大小允許給定跨度的RBW設置較小，顯示顆粒較小，但POI較高。

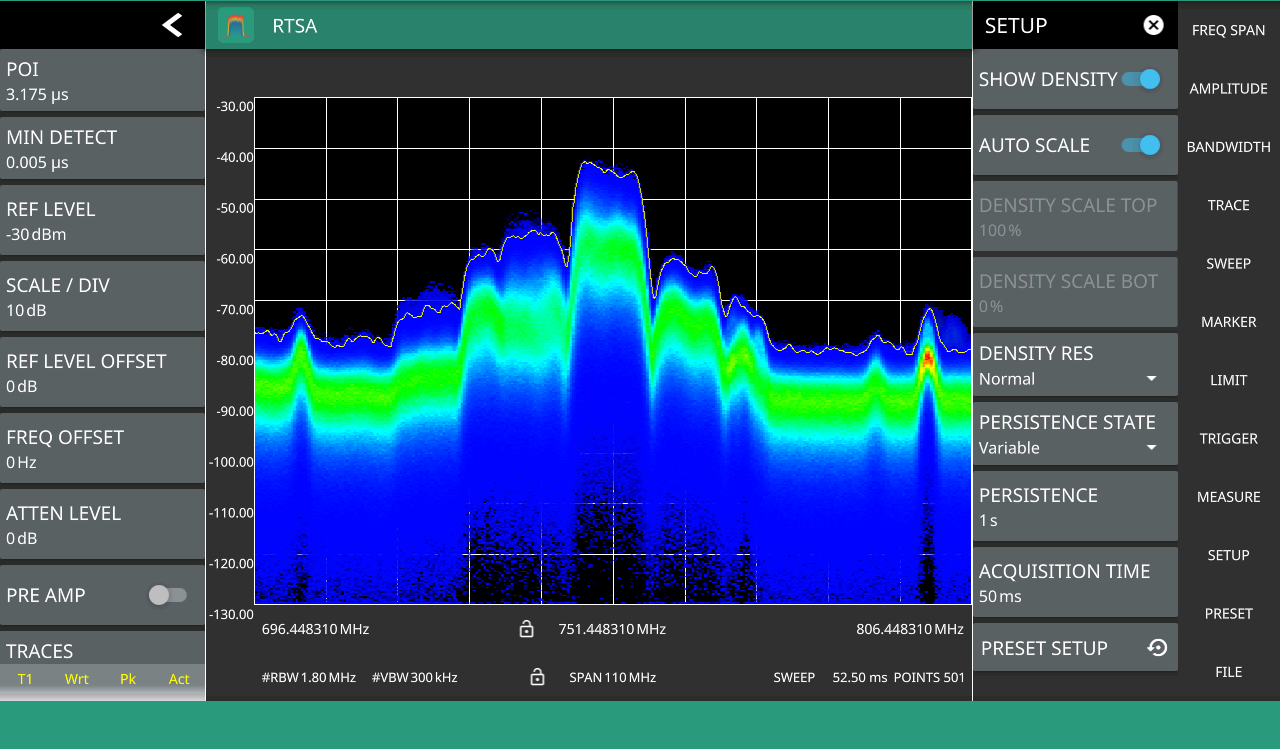

圖15.密度顯示分辨率設置為常規；FFT = 512點；最小RBW為1.8 MHz

密度顯示

Field Master Pro MS2090A頻譜分析儀能夠每秒完成512點FFT527,000次，這遠大于LCD顯示刷新率，并且密度顯示可用于更多彩的方式顯示測量結果。密度顯示功能用顏色的強度來描述信號事件的發生。顏色越暖，信號發生的次數就越頻繁。

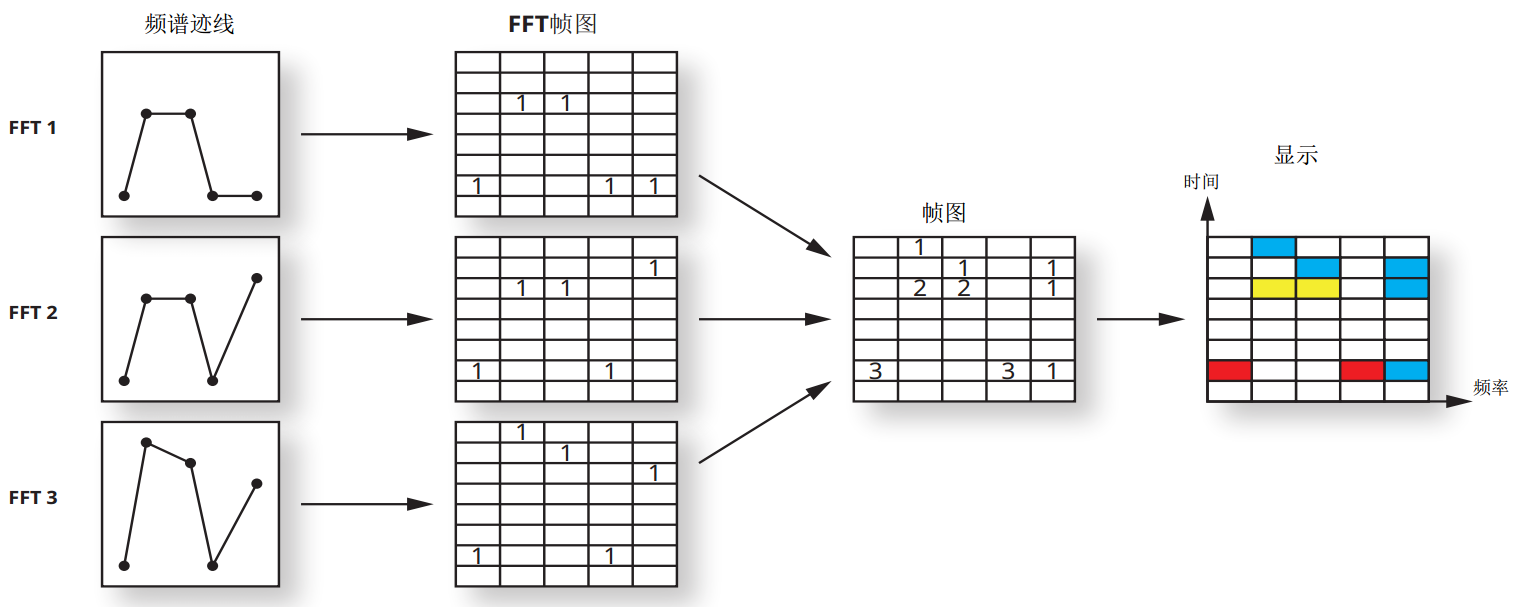

在采集時間間隔內，將計算許多FFT，并將測量結果映射到熱幀圖中，它累計落入特定頻率和幅度區間的FFT測量結果，顯示幅度范圍分為320個檔位，頻率檔位的數量取決于FFT大小和跨度。實際上，色塊圖是頻率和幅度的二維直方圖。

刻度自動設置后，將計數歸一化為整個色塊圖中的最高計數值，并將色標分配給歸一化的計數值。如果自動刻度，則將計數值歸一化為在采集時間內進行的FFT測量次數。將顏色值分給歸一化計數值，從而將會將色塊圖轉換為用于顯示的像素圖。對于沒有熱值的位置(計數值= 0)，沒有分配顏色，并且該位置被映射為透明(圖16)。
