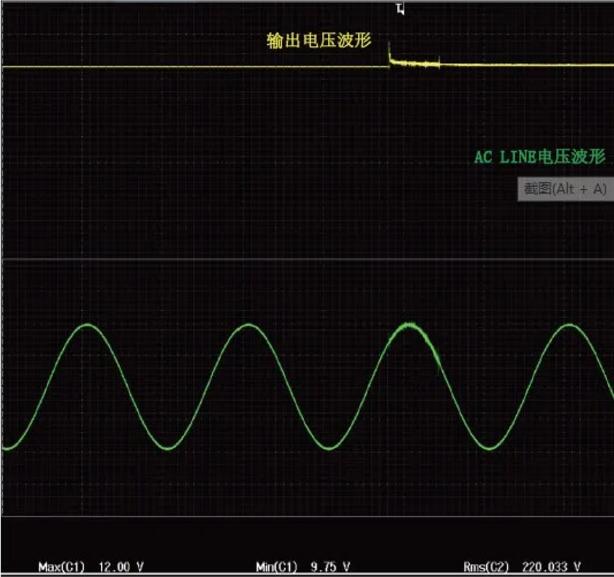

測試方法:

1. 依規格設定測試負載LOAD 條件。

2. 依據規格設定輸入電壓AC LINE 和頻率FREQUENCY值。

3. 記錄待測品輸出電壓值是否在規格內。

輸出電壓上升及下降時間測試

電源的上升和下降時間是表征電源特性很重要的一個參數，且不同的行業對于電源模塊的上升和下降時間需求也是不同的。

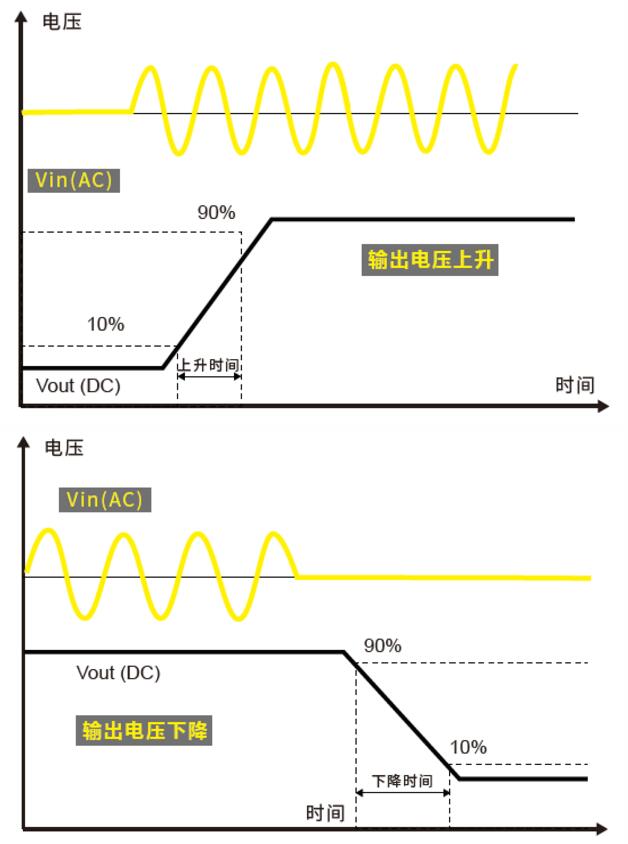

如PC電腦，為了保持?jǐn)嚯姾髷?shù)據有時間存儲，也就是常說的hold up時間，所以供電電源的電壓下降時間不能過快。而LED driver電源則無此要求，要求下降時間快，因此上升時間和下降時間是作為電源產業標準測試中必須提供的規格。通常定義從10%爬升到90%額定電壓為電源的上升時間，下降時間同理為從90%-10%。

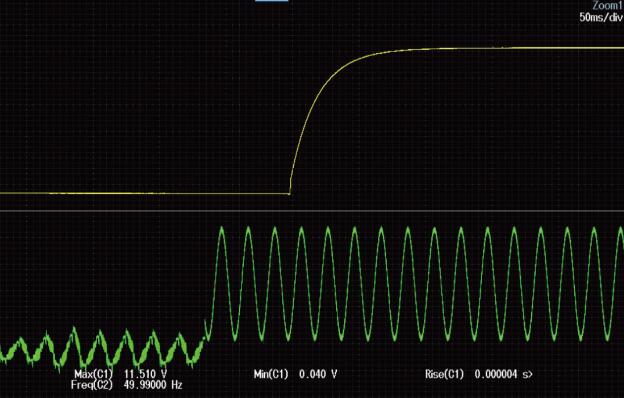

測試方法:

1. 依規格設定測試輸入電壓AC LINE 和頻率FREQUENCY 值。

2. 操控電源開關，切換輸入狀態。

3. 記錄并測量輸出電壓的上升/ 下降時間。

以上能效電源的電壓和電流，橫河提供完成的測試方案，包括儀器和相應的軟件，詳情請咨詢橫河的測量專家。
