在射頻信號功率測量時，尤其是復雜寬帶調制信號的功率測量，工程師在測量中經常發現不同儀器給出不同測試結果，怎樣判斷測量的準確性？

本文以5GNR信號功率測量為例，分別用綜測儀、功率計和頻譜儀進行信號功率測量，頻譜儀測量進一步分為5GNR解調模式、頻譜分析信道功率模式以及CCDF測量模式進行功率測量，文末總結各種方法適用場景和差異。

其它LTE等通信調制信號，可以完全參照本例；對于寬帶雷達信號的分析，綜測儀不適用，可以使用功率計和頻譜儀，也有專用的雷達信號分析選件，文中所述頻譜儀其它功能，比如CCDF，也適用于雷達信號功率測試。

功率計

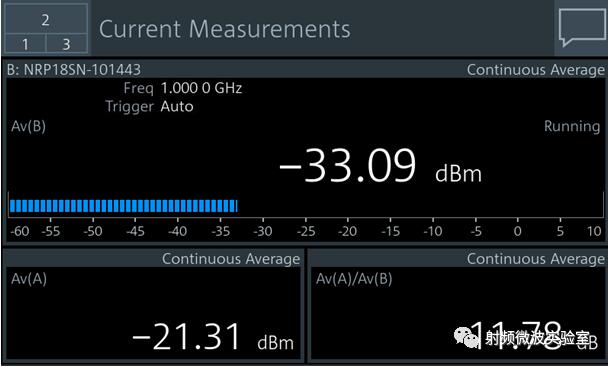

平均功率測量的首選標準設備，在量程內，對功率量程下限20dB以上的信號，平均功率continous測量準確度最佳；

現代功率傳感器RF端口直接連接信號輸出端口，數據線連接主機，或者連接PC或其它儀器主機都可以完成測量功能；

不適用于接近甚至小于量程下線小信號的測量。

頻譜儀

專用測試選件是首選，本例中5GNR分析選件

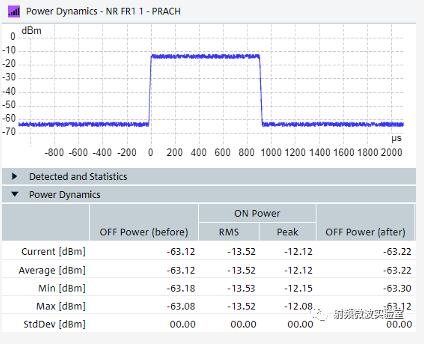

可以準確分析信號的所有指標，包括功率參數，可以測量總的信號平均功率以及峰均比，還可以單獨測量各個資源塊的功率，這是在I/Q解調的前提下，單獨分析每個帶寬子集和資源塊的功率

CCDF測量是推薦的測試方法

CCDF是互補累積分布函數，其測試原理是對信號進行高速采樣，對所有采樣值，CCDF統計計算，獲得峰值功率、平均功率和峰均比及其概率分布。

無標準測試選件的頻譜儀，或者進行功率測量比對分析，推薦CCDF測量模式，可準確測量平均功率、峰值功率和峰均比，設置簡單，僅需注意設置分析帶寬大于信號帶寬，測量采樣時間大于信號周期兩倍以上；

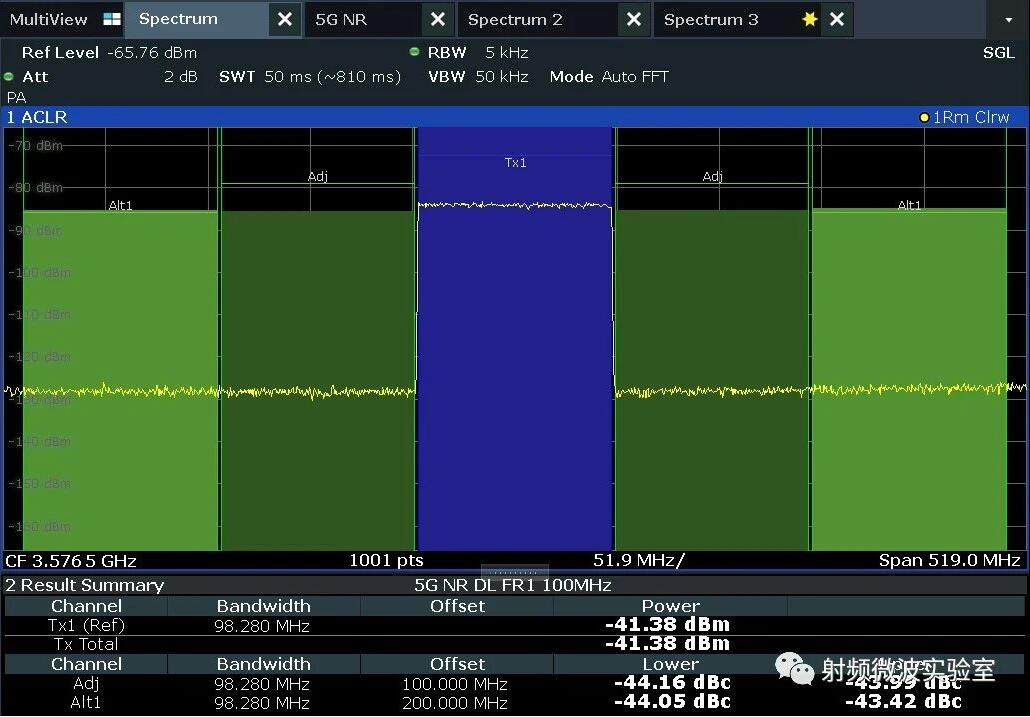

信道功率測量模式要注意頻譜儀參數設置

信道功率模式要遵循設置規則，選擇相應標準自動設置，本例對應選擇5GNR；

注意，當被測信號較小時，不同RBW設置帶來的誤差比較大，這是因為信號帶寬邊沿，隨著RBW減小會更加陡峭，在設定帶寬邊沿部分的本底噪聲也隨之降低，信道功率計算的功率積分?jǐn)?shù)據來源包括這部分噪聲；

因此，當寬帶小信號信道功率測量時，信道功率的讀數隨著RBW的減小而稍微變小。

其它注意事項

RF線纜損耗和絕對功率誤差需要修正；

基本頻譜模式不適用于寬帶信號功率測量；

不能信令模式

通信綜測儀

唯一可在信令模式下測量的設備；

必須專用測試選件，本例中5GNR選件；

測量功能與頻譜儀的5GNR分析選件類似

寬帶調制信號的功率測量總結
