對n段波形平均運算后隨機噪聲的標準偏差減小到σ/n，則功率減小到 N/n。而信號功率基本未變，此時信噪比為

可以看到SNRdB提高了10*lg10 (n)，隨著n的增大，對噪聲的抑制能力增強，越能夠提高示波器分辨率的ENOB。

波形平均算法是改善分辨率最簡單的方法，但是只能在測量重復的周期信號時使用，并且只能降低隨機的、不相關的高斯白噪聲。

高分辨率采樣模式

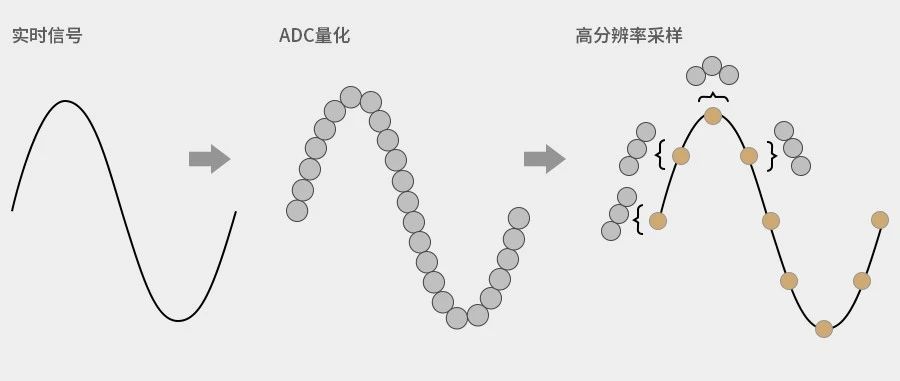

高分辨率采樣模式的原理是用低通濾波器濾除ADC數據中的量化噪聲和熱噪聲，提高信號的信噪比，從而實現高分辨率。

實現方法

提高分辨率常用低通濾波器有如下兩種。

滑動平均

滑動平均是使用一個N相鄰數據點的滑動窗口對滑窗內的數據進行平均，每滑動一個數據點，輸出一個平均結果。

將一段波形中的每N個相鄰采的樣點分成一組，對這N個采樣點取平均得到一個數據點，存入采集存儲器中。最終示波器上顯示的波形是采樣點分組平均后的數據。

滑動平均本質上是一種數字低通濾波器，N越大對SNR的提升越大，等效分辨率提高的也越多。

FIR濾波器

FIR有限長單位沖激響應濾波器，是一種非遞歸型濾波器，是數字信號處理系統中最基本的元件。由于FIR單位抽樣響應是有限長的，因而具有良好的穩定性。

長度為N的FIR輸出y(n)對應于輸入時間序列x(n)的關系如下：

其中：

x(n)為輸入信號；

y(n)為經過濾波后的輸出信號；

h(n)為FIR濾波系數；

N表示FIR濾波器的抽頭數，濾波器的階數為N-1；

k = 0，1，… … ，N-1

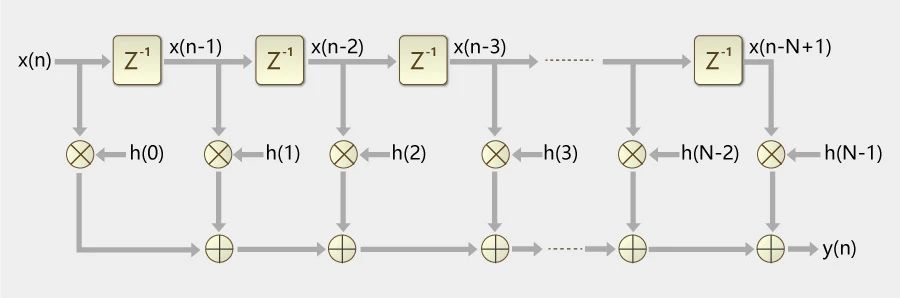

由上式可得到FIR濾波器的實現結構。它有N個抽頭（系數），因此有N個乘法器，N-1個累加器和N-1個延遲單元組成。如下為直接型FIR濾波器的結構圖。

有效分辨率的算法

最常見的算法是采用n位的ADC和N抽頭boxcar獲取ENOB，公式如下

例如，使用 16 抽頭 boxcar 平均值濾波器，對 8 位 ADC轉換的數據進行處理，可獲得 ENOB = 8 + log216 = 12位分辨率。

對帶寬的影響

低通濾波器會降低帶寬，帶寬（BW）的計算公式為 BW ≈ 0.443 Fs / N

其中：N為平均的點數也是boxcar抽頭數，F(xiàn)s為采樣頻率

高分辨率模式無需測量信號具有周期性，只需要一次采集就可以獲得高分辨率波形，速度較快。但是高分辨率模式以犧牲帶寬為代價提高垂直分辨率，適合對低頻微小信號進行測量時使用。

4、高分辨率示波器的應用場景

目前業界示波器最高的分辨率已經達到了16bit，測量波形的量化指標已經達到了216個，（65535）個。

高分辨率示波器主要應用于高動態范圍的測試場景，??要求在能看到大信號的同時，也能對小信號進行觀察和分析。??比如我們在電源完整性測試中，要求能觀測幾十伏信號上的紋波和噪聲。另外高分辨率示波器也是汽車、醫療電子、高精度傳感器、高能物理等行業應用中的理想工具。
