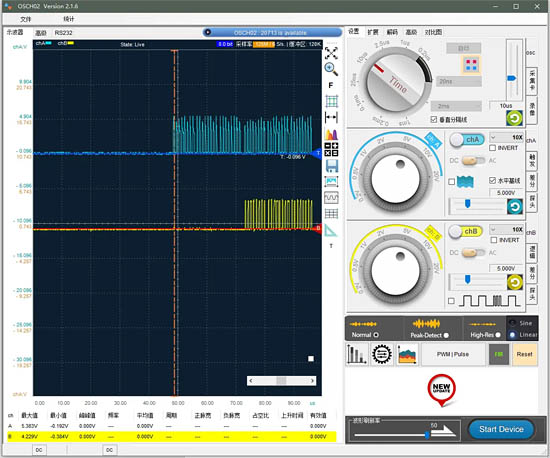

0.1ms還太“慢”了，讓我們來到10us,也就是0.000,010秒。也因?yàn)樘炝?，這里用了觸發，可以攔截到有高電平，要不閃動太快想找到波形可不容易。可以看到明顯的波形情況了，但是還是不清楚，那我們繼續。

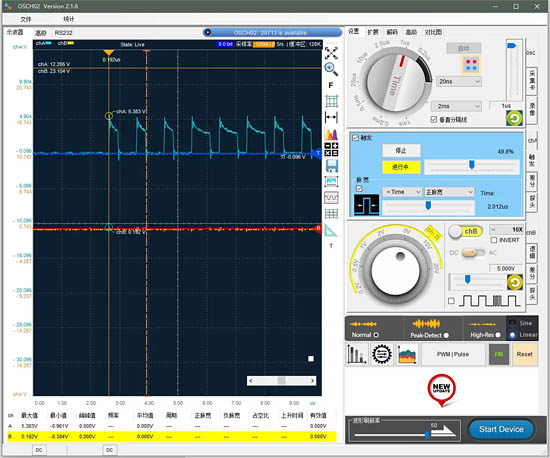

1us檔，現在就可以清楚的看到波形了。怎么樣，0.000,001秒的電壓變化清楚的展現給你的感覺？

也許你會奇怪為什么不是平的波形的呢？是不是示波器有問題？我們先來試試示波器，看看是不是示波器的問題，示波器多都有一個標準方波生成功能，來方便我們調校示波器。

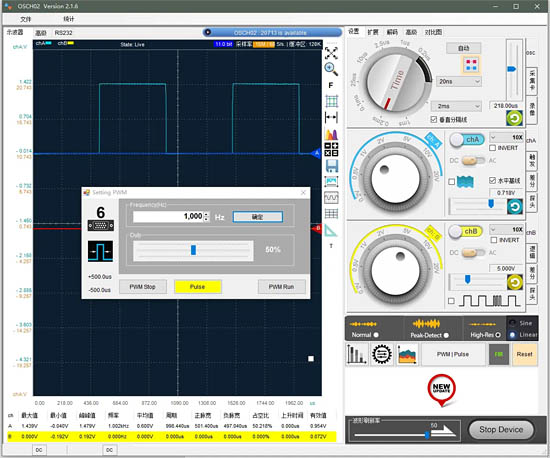

看下圖，這是個1000hz的標準方波，嗯~很平，證明示波器沒問題。那就是STC8G的輸出就是上圖中所顯示的波形了~

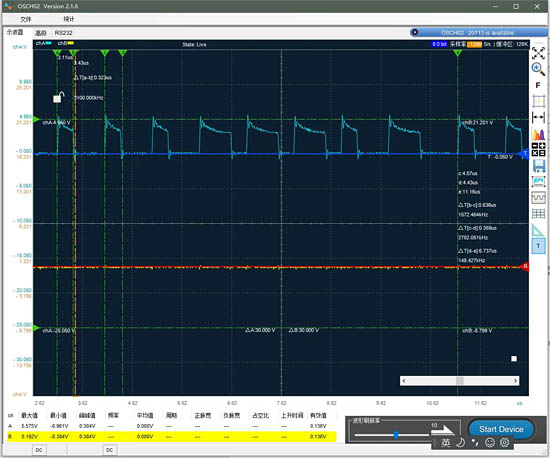

我們繼續，加上標簽，可以看到第一個高電平是0.323us,這就是我們單片機里發的高電平的8位二進制顏色的第一位顏色的波形表現，00011101就是我們第一個燈的綠色數值。

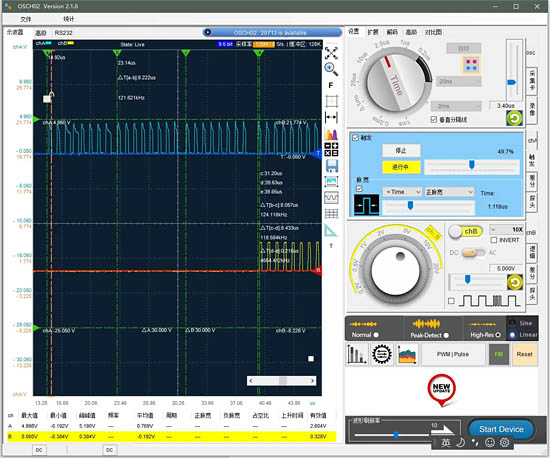

我們把波形縮小一點看下全部的波形。前8個第一組波形就是綠色G,第二組就是紅色R,第三組就是藍色B。

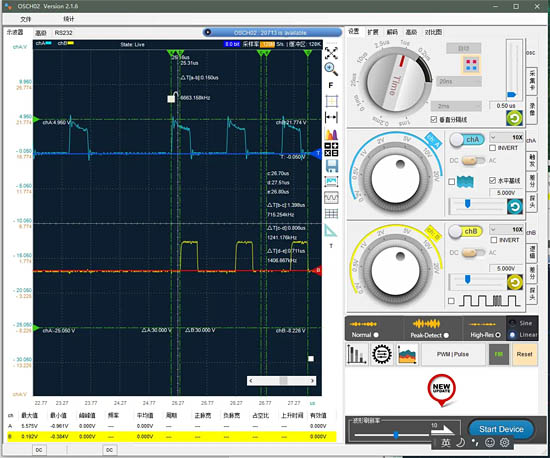

然后我們來看看第一個WS2812轉發給第2個的波形，可以看到只過了150ns,第二個WS2812就收到了轉發的波形信號了！真的很快了。

以上就是我們使用LOTO虛擬示波器對WS2812B-4的波形分析啦。如果沒有示波器，只能在單片機里盲目的調節頻率來適配WS2812的數據。而有了LOTO示波器就方便多了，不知道你有沒有感覺到示波器的方便呢。
