突出的技術性能，高精度和可靠性——有時儀器有這些仍然是不夠的！ 如果要為一項測量任務找到一個單獨的解決方案，還需要創造力、創新精神和合作伙伴之間的良好合作。 在一個項目中 ， Baumeister Bahnstromanlagen-Energietechnik GmbH 依賴瑞士儀器專家Camille Bauer的一種設備的能力，并將其適應工業客戶的特殊要求。
Baumeister Bahnstromanlagen-Energietechnik GmbH簡介
BaumeisterBahnstromanlagen- Energietechnik GmbH是一家中型公司，專門從事電氣開關設備的建設。該 公 司 位 于 奧 格 斯 堡 附 近 的Konigsbrunn，成立于1952年， 已發展成為15kV范圍內鐵路電力設施的重要供應商，并為能源供應公司和該行業的知名工廠制造商。
Baumeister Bahnstromanlagen-Energietechnik GmbH除其他項目外，計劃、建造、供應和組裝固定裝置和集裝箱內根據客戶規格提供的聚合體負荷試驗設施、單母線和雙母線的中壓開關設備、最高可達4000A的低壓主配電系統、最高可達5000A的變壓器站、供主要操作人員使用的10/20/30k V變壓站、工業和公共交通、保護和警報設施、有無的無功補償設施、換流站、變電站和開關站、耦合點，德國鐵路和公共交通的整流變電站-從一個來源，從規劃到關鍵設施。
GossenMetrawatt-Gruppe(GMC-I)的子公司，CamilleBauer 的變送器 SINEAXCAM，被Baumeister Bahnstromanlagen Energietechnik GmbH用于特殊應用， 并通過外部軟件新編程。 高精度的SINEAXCAM是為配電網絡或工業工廠的測量而設計的。 “其模塊化系統以最佳方式適應個別應用程序和有關信息的要求 。Baumeister Bahnstromanlagen Energietechnik GmbH正好能夠利用這些特性，“GMC的銷售工程師Wilfried Hauzenberger說。
Baumeister Bahnstromanlagen- Energietechnik GmbH收到了一位工業客戶的訂單，要求在很短的時間內實現現有的聚合測試設施的重建和擴展。Baumeister Bahnstromanlagen-Energietechnik Gmb H 的一位高管Jurgen Grader說：“翻新后，測試設施的容量翻了一番。 對待測集料輸出功率的高度精確測量是客戶的一個重要因素?！袄?，如果人們投資于一個輸出為3兆瓦的新總量， 他們想確切地知道承諾的啟動行為、負載接受、最大輸出和過載能力以及頻率穩定性等參數是否得到實際滿足， ”Grader 說。這一點特別重要，如果工廠今后必須在其極限工作的話。
在測試設施調試之前，對測量系統進行了校準。由custo指定的精度必須滿足小于或等于1%的MER。將為今后的日常操作創造一個解決方案， 以測量總共9個輸入電流和8個輸入電壓-分為4個電壓和4個電流的中壓聚合和4個電壓和5個電流的低壓聚合或發電機測試設施的轉換比率，盡可能少的儀器，并可視化這些測量值(3 個電流、直徑電壓、總有功功率、總視在功率、cosphi和頻率)。

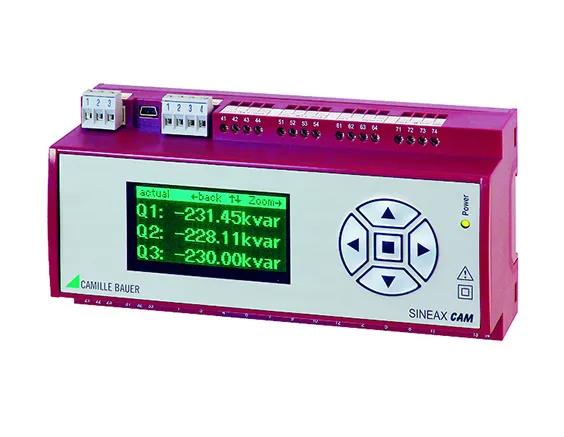

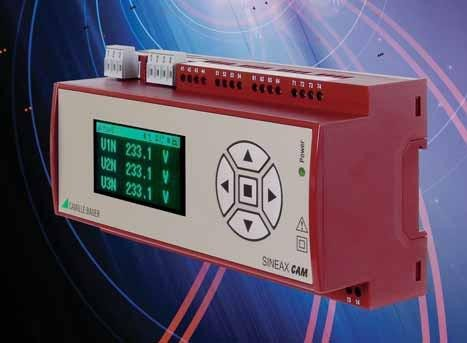

SINEAX CAM
在與客戶密切協商下，銷售工程師Hauzenberger開發了一種替代以前在測試設施的情況-許多不同的儀器和一個機械轉換開關：這些數據應該由SINEAX CAM測量，通過MODBUS轉移到重型PC上，并通過軟件可視化。 此外，SINEAX CAM的編程方式可以將不同的輸入數據顯示在設施的一幅圖像中。由于靈活的投入領域以及SINEAXCAM的可重編程性，有可能實現這些要求。 由于聚集體具有不同的電壓和功率值，從而導致不同的輸入數據，因此變送器必須以改變的輸出對改變的輸入作出反應。在低壓電平上， 四個電壓(400、450、480V和720V通過80V電壓互感器) 和五個電流(400 、 800 、1600、3200、6400A)以1A的變換比到達 ， 在 中 壓 電 平 上 有 四 個 電 壓(4.2kV、6.6kV，通過1A電流互感器，在80V電壓互感器上有 7.2kV 和 11kV) 和四個電流(100、200、400和800A）。
“ 在 Baumeister Bahnstromanlagen-Energietechnik GmbH， 我們現在對SINEAX CAM進行編程，使輸入的變量根據連接的聚合自動轉換為所需的輸出變量。該傳感器由Baumeister Bahnstromanlagen-Energietechnik GmbH開發的測量系統參數化，并不斷地讀取不同電流和電壓互感器的變換比?！皽y量系統將用于重新編程換能器的完整數據集通過接口轉發到相同的存儲器中，這取決于聚合和要求。
