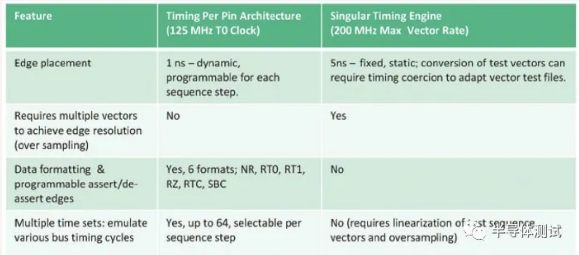

與現有3U PXI數字子系統采用“單一”定時系統（其中所有I/O通道都用同一時鐘邊緣進行時鐘）不同，每引腳動態定時系統提供了在多通道基礎上獨立和動態定位數據的靈活性。

此外，在模擬復雜的總線定時或測試脈沖寬度靈敏度時，數據格式（例如不歸零或歸零等）提供了更大的靈活性。

有了這些動態計時特性和數據格式，基于PXI的測試系統可以提供與大型ATE系統相當的測試能力。

動態計時意味著能夠在測試步驟內以足夠的分辨率移動邊緣。

對于一個獨特的定時系統的挑戰是邊緣位置將被限制在向量時鐘速率的上升或下降邊緣，并且對于一個完整的向量突發，邊緣位置將是固定的。

例如，如果矢量時鐘速率為100MHz，則邊緣位置將被限制為5ns分辨率，且時鐘速率較慢，從而導致相應的分辨率降低。為了充分表現和測試切換速率為100MHz或更高的數字設備，測試系統必須能夠以1ns或更好的分辨率在數據/時鐘邊緣進行增量和動態移動。一個典型的應用是描述設備的設置和持續時間，這需要相對于時鐘的數據增量移動。

為了執行此測試，數據（或時鐘）相對于時鐘（或數據）以小增量移動，從而允許設備實現完整的交流特性。使用數字子系統的多時間設置功能，可以為序列或測試步驟分配不同的值，允許時鐘邊緣通過設備的指定設置和持續時間范圍。

在不求采用1-GHz或更高的定時時鐘速率的情況下，一個提供足夠的定時分辨率的解決方案是采用動態時序內插器。該內插器能夠靈活地將驅動/感測測試矢量以1-ns或更好的分辨率定位在測試步驟內的任何位置，而不僅僅是在矢量時鐘的邊緣邊界上。這種靈活性允許用戶精確地創建矢量定時，而無需求助于過采樣（over sampling）等變通方法，這是一種使用多個向量來實現中等邊緣位置分辨率的技術。此外，“動態”編程引腳時序的能力極大地簡化了時序Shmoo圖的創建/執行、設備交流參數的驗證/特征描述，以及WGL、STIL和VCD測試向量的轉換。使用僅支持每引腳“靜態”計時的儀器來執行這些測試需要更長的測試時間，在某些情況下，儀器的功能可能不適合應用。

通過將每針定時結構的特性與軟件工具相結合，可以很容易地表現出數字和混合信號設備的動態性能。例如，通過使用二維Shmoo圖，可以基于電源變化或其他參數來表征設備的性能。圖4詳細說明了這兩個參數與電源變化的Shmoo圖。在每種情況下，在一系列定時和電源條件下將測試向量應用于被測設備，并顯示每個特定操作條件下的通過/失敗結果。

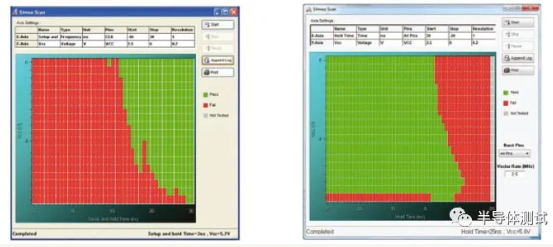

圖 4、建立并保持Shmoo圖

總結：

下一代PXI數字儀器提供的功能和測試功能通常只能在專用的ATE半導體系統中找到。隨著這些新的、先進的數字子系統的出現，基于PXI的半導體測試解決方案現在可以為數字、混合信號和射頻測試應用提供更廣泛的測試能力和功能。現在的PXI系統為驗證、集中生產和故障分析應用提供了令人信服的測試解決方案，提供了與專用ATE相當的功能和性能。
