測向是通過將天線之間的距離差轉換為相位差來實現的。圖3 和圖 4 所示為使用兩天線模型，對無線信號的出發與到達的檢測原理。

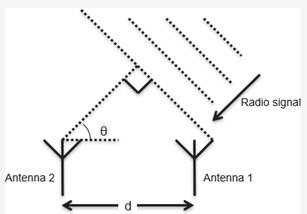

圖 3  到達方向檢測

在多天線陣列接收單根天線發出的信號時，根據多根天線之間的到達方向不同，距離會有所不同（請參考圖 3）。如果到達角為θ，而天線之間的距離為d，則相位差f取決于天線之間的距離差dcos(θ)，公式為：f=2лdcos(θ)/λ 。這里，λ是信號波長，而接收端的到達角θ可從這兩個天線測量所得，并且：θ=arccos((fλ/(2лd))  —  請注意天線距離d信息存儲在接收設備配置文件中。相反，當單天線接收到多天線發出的信號時，多天線的Tx方向?qū)木嚯x存在差異（請參考圖 4）。通過檢測Rx側天線之間的相位差，可以找到偏離方向。

圖 4  出發方向檢測

到達角度（AoA）

為了檢測到達方向，如圖5所示，多天線分時接收單天線發送的信號的恒音擴展（CTE）部分，并通過檢測天線之間的相位差來找到到達方向。另外利用每個天線之間的相位差來找到到達方向，因為Rx側已知天線位置關系和切換間隔。

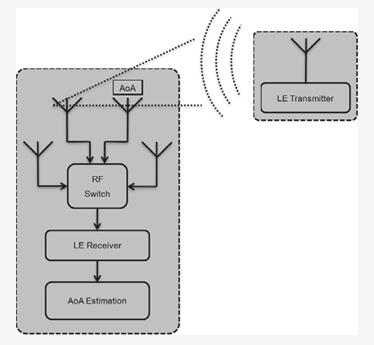

圖 5 AoA 檢測

出發角度（AoD）

在檢測出發方向時，如圖6所示，單天線接收多天線分時發送的信號的恒音擴展（CTE）部分，通過檢測天線之間的相位差來確定方向。由于此時Tx端以預定的時間間隔和天線順序發送信號，因此接收端可以根據數據包頭的時間信息來接收哪個位置和哪個天線的信號。知道天線位置關系和固定順序的一側（無論它是Tx還是Rx）可以從天線之間的相位差中找到出發方向。

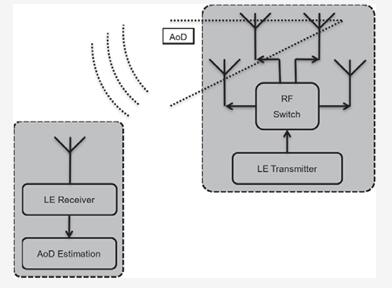

圖 6   AoD 檢測

三、AoA/AoD物理層測試用例

在AoA和AoD測試用例中，恒音擴展（CTE）的Tx和Rx性能將會影響其精度。為保證相位差檢測精度，藍牙射頻測試規范新增了表 2 中列出的 AoA 和 AoD 射頻測試用例。

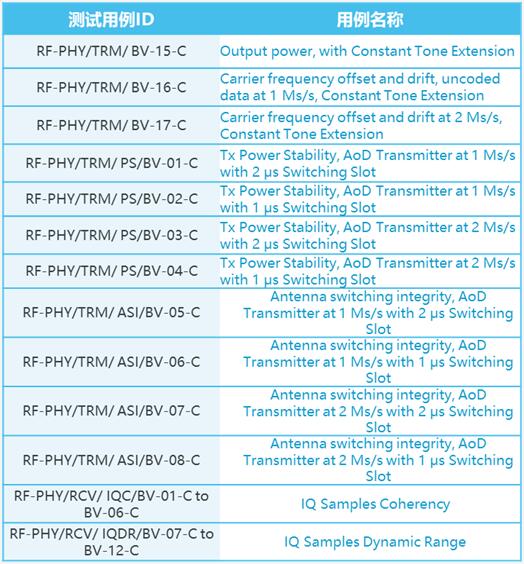

表 2  AoA和AoD射頻測試用例 (RF-PHY.TS.p15)
