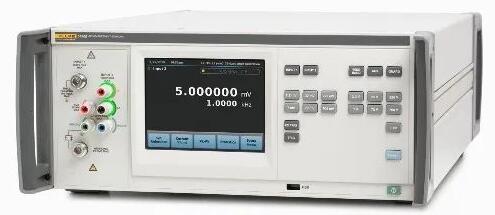

Fluke Calibration 5790B 交流測量標準是一款多功能交流測量和傳遞標準，專為高精度測量應用而設計，既擁有熱傳遞標準的準確度，又擁有數字多用表的易用性。總體交流電壓測量不確定度低至24 ppm (1 年期，23 °C ± 5 °C)。

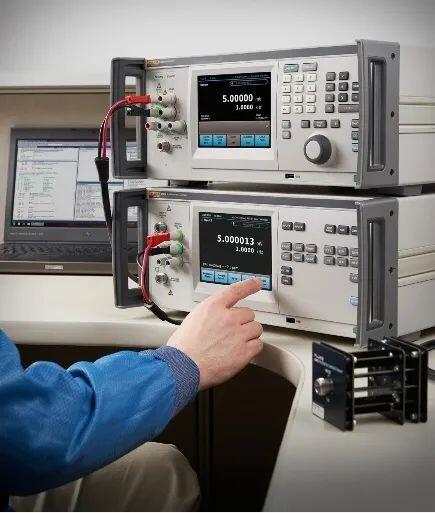

5790B 與A40B 分流器相組合，可把直接測量或交直流轉換測量的電流讀數直接顯示在屏幕上，從而使用戶能夠輕松地使用5790B 測量高精度電流。

5790B 交流測量標準

5790B 的用戶界面提供了分流器菜單，允許輸入和儲存高達150 個分流器的信息，包括序列號、校準日期，一級和二級校準常數( 標稱直流電阻、直流電阻誤差、24 個 AC/DC 差點，以及5 個負載效應誤差點)。加載分流器信息后，通過連接分流器，并在主菜單中選擇相應的分流器，就可以在數秒鐘內設置好進行絕對或相對的電流測量。使用分流器時，5790B 顯示電壓和電流測量值以及分流 器信息。

使用A40B 分流器的好處

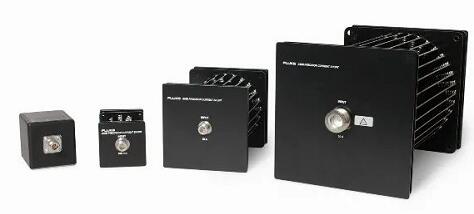

A40B 分流器具有良好的電阻穩定性、自熱功率系數、低溫度系數，以及非常平坦的頻率響應(高達100 kHz)。所有這些特性結合在一起，分流器可以直接測量直流到100kHz 的電流。5790B 獲取各種 A40B 的平坦度特性，并根據給定頻率下的參數自動計算和顯示實際電流，大大縮短手動計算一級和二級分流器特性指標影響所需的時間，降低發生錯誤的幾率。

將 A40B 分流器加載到 5790B 用戶界面

5790B 分流器菜單允許用戶增加、編輯和管理分流器庫。

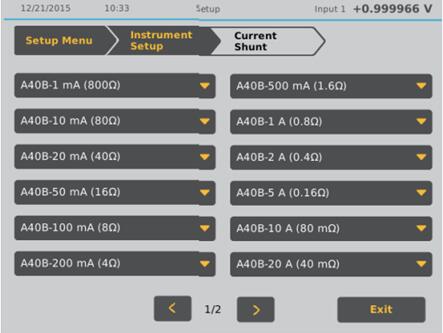

電流分流器菜單位于設置菜單下，可通過觸摸屏顯示屏上的設置菜單”Setup”訪問。當前分流器的所有添加、編輯和管理僅通過此菜單完成。主菜單上有一個選擇已保存分流器的直接鏈接，但這只是選擇分流器，這樣的工作流程可防止分流屬性被意外更改。如概述部分所示，當菜單加載時，您將看到一個標準的A40B電流分流器列表，按其電流值排列。在此要加載分流器，選擇A40B的范圍后，將出現一個子菜單。要添加分流器，只需選擇添加新分流器“Add New”，如圖所示。

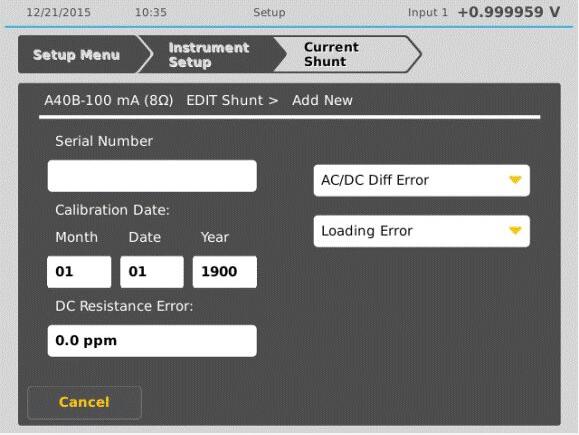

每個分流器都可為 5790B提供 計算電流測量值所需的必要信息：

1、序列號：分流器的唯一標識。

2、校準日期：分流器上次校準時的日期。

3、直流電阻誤差(A40B)：相對于分流器A40B標稱電阻值的偏差。

4、AC/DC 差: 各種頻率下的交直流轉換誤差。

5、負載效應誤差: 5790B 輸入阻抗引起的測量誤差。

如何計算電流

根據 A40B 分流器的參數，5790B 按如下計算電流：

V = 5790B 電壓測量值(V)

I = 5790B 電流讀數(A)

ACDC_Err = 根據 A40B 校準系數得到的交流/直流轉換誤差值(μΩ/Ω 或 ppm)。

R_DC = A40B 分流器的實際直流電阻（相對于標稱值進行修正后的標稱直流電阻）。

注：校準校準證書上報告的偏差值若是比例誤差的，必須正確轉換。例如，1A的分流器，標稱電阻=0.8Ω，標稱偏差=11.3μΩ/Ω（來自校準證書），則R_DC=0.8*1.0000113=0.800009Ω。

Load_Err = 當使用A40B分流器時，5790B的負載效應誤差（已預加載到5790B中，μΩ/Ω）
