方案背景

隨著時間的推移，由于土壤的腐蝕性，加之含水量、鹽量較高和高溫的影響，接地棒的導電性及其連接會受到影響，因此接地棒的腐蝕，接地電阻隨之增加。作為正常預防性維護計劃的一部分，所有接地體和接地連接應該每年檢查一次或多次以上，檢查過程中一旦發現接地電阻值增大20%以上，技術人員應該馬上查明原因，并采取更換地樁或增加地樁的方式來降低接地電阻值，從而使設備更好地接地。通常接地電阻阻值要求：

● 光伏方陣場地內應設置接地網，接地網除應采用人工接地極外，還應充分利用支架基礎的金屬構件。光伏方陣接地應連續、可靠，接地電阻應小于4Ω 光伏發電站防雷技術要求；

● 光伏方陣接地裝置的沖擊接地電阻不宜大于10Ω；

解決方案

通過使用UT278系列地樁式鉗形接地電阻測試儀定期進行巡檢排查故障，對故障點及時檢修，可有效減少因?yàn)榻拥貑栴}而導致的電氣安全事故。

檢測利器

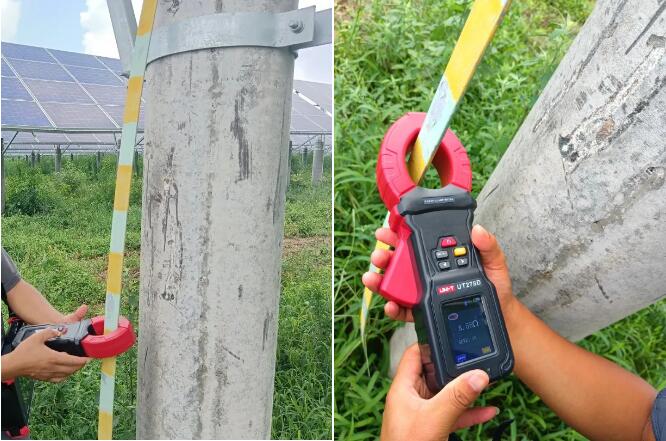

UT278系列地樁式鉗形接地電阻測試儀

UT278系列地樁式鉗形接地電阻測試儀采用2. 4.寸彩屏設計、具有鉗形電阻，三四線電阻，交流電壓，電流測量功能、同時還具有數據存儲、數據查閱、報警、自動關機等功能。量程寬廣，分辨率高，操作便捷，攜帶方便, 準確、可靠、性能穩定，廣泛用于測量各種電信、電力、氣象、機房、油田、電力配電線路、鐵塔輸電線路、加油站、工廠接地網、避雷針等接地電阻。

萬用表、叉型電流表測試應用

產品型號

UT196光伏萬用表

UT256 60A交直流叉型表

應用廣泛

是通訊、制造、石油、國防、電力、電工、光伏機站、電路電力設備的檢測、維護和維修的專業測量工具，更多地解決工廠自動化、配電和機電等設備測量需求。

方案背景

光伏逆變器作為光伏發電的重要組成部分，主要的作用是將光伏組件發出的直流電轉變成交流電。逆變器不僅具有直交流變換功能，還具有最大限度地發揮太陽電池性能的功能和系統故障保護功能。

解決方案

光伏面板發電后從直流轉交流，每組面板發電電壓及電流是否正常，光伏發電電壓高達1500V，普通的萬用表1000V滿足不了測試需求。

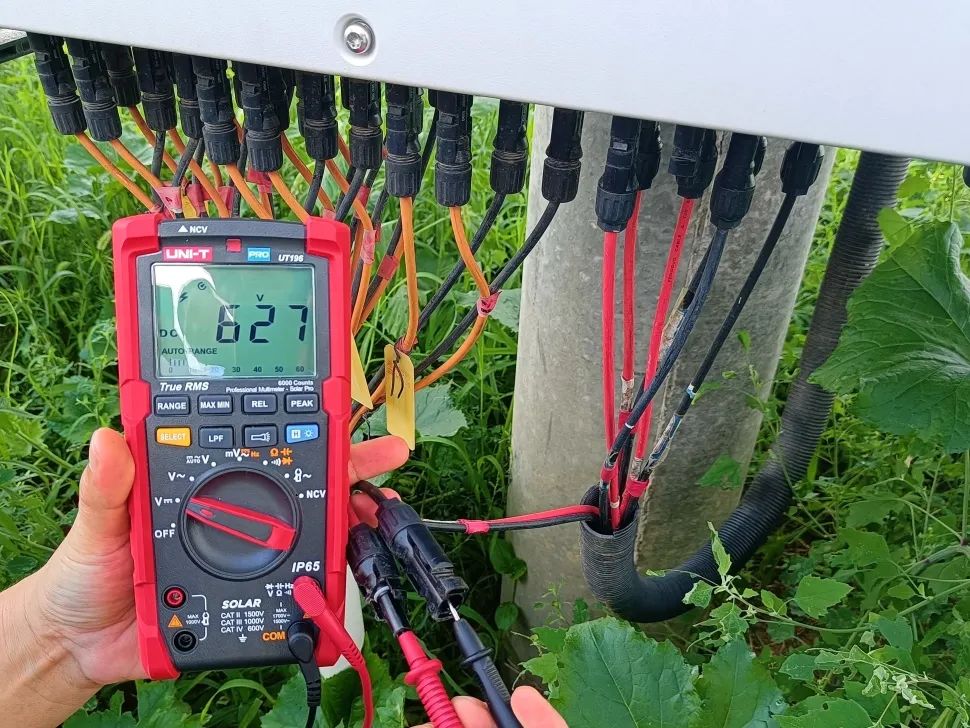

通過UT196光伏萬用表可測直流電壓高達1700V，交流高達1500V電壓測量，判斷發電輸出電壓是否正常。

檢測利器

UT196光伏萬用表

UT196光伏萬用表是高可靠性真有效值測量儀表，1700V直流電壓測量，適用于光伏陣列系統電壓的測量；1500V交流電壓測量，適用于礦用等大型電機電壓測量。產品可選配柔性電流鉗擴展電流測量范圍至3000A，具交流電壓及頻率、交流電流及頻率同屏顯示、NCV非接觸驗電、背光及手電筒等功能，防水防塵等級達IP65。

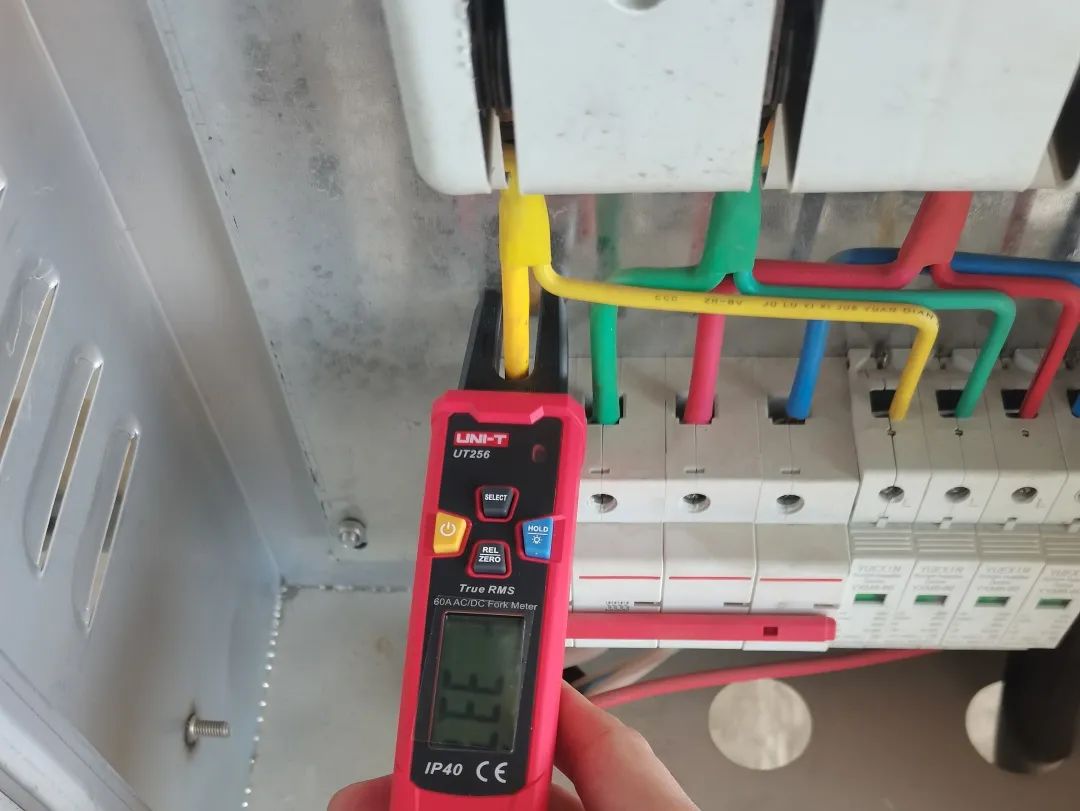

通過UT256 60A交直流叉型表可快速測量每組光伏面板的電流，判斷每組輸出電流是否正常。

檢測利器

UT256 60A交直流叉型表
