研究背景
在新一代IT技術中，物聯網（簡稱IoT）可以通過信息傳感設備，按照約定的協議，將日常物品與互聯網相連接，如智能穿戴設備、電子醫療保健、智能家居設備、智能交通設備等。
對于物聯網相關配套產品的測試需求愈發迫切，其中物聯網傳感器靜態時很多時候都是以微電流在工作，因此靜態電流測試是傳感器生產過程中非常重要的一步。
測試對象

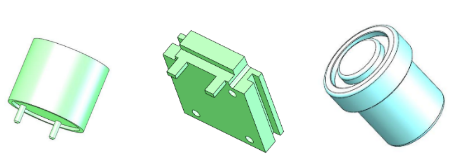

電化學傳感器
產品具有體積小、信號?。╪A級電流）、由零點到反應值其電流范圍變化廣等特點，要求治具定位準確，屏蔽性能穩定。

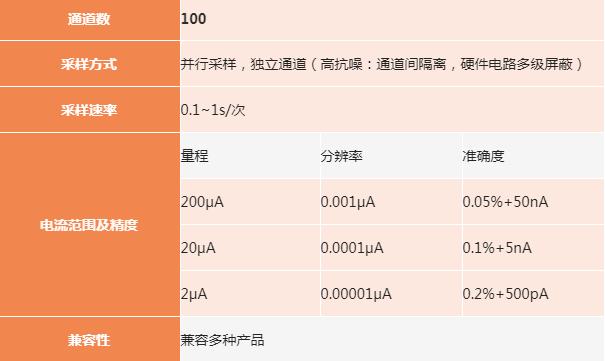

測試要求

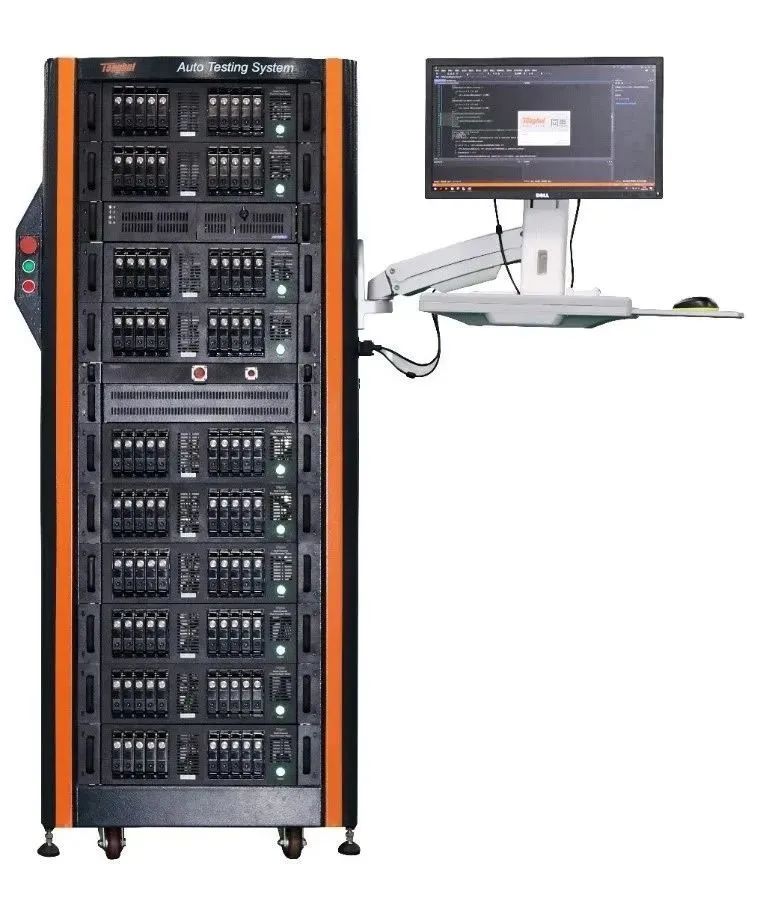

方案結構

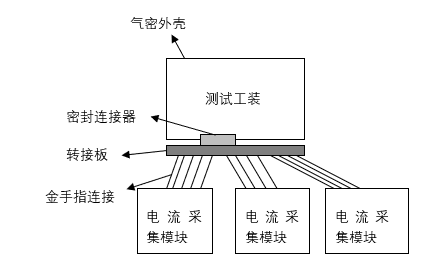

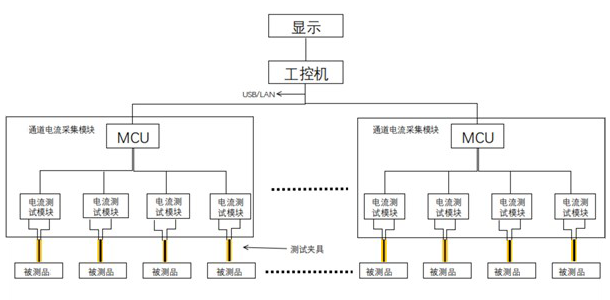

結構圖
測試過程

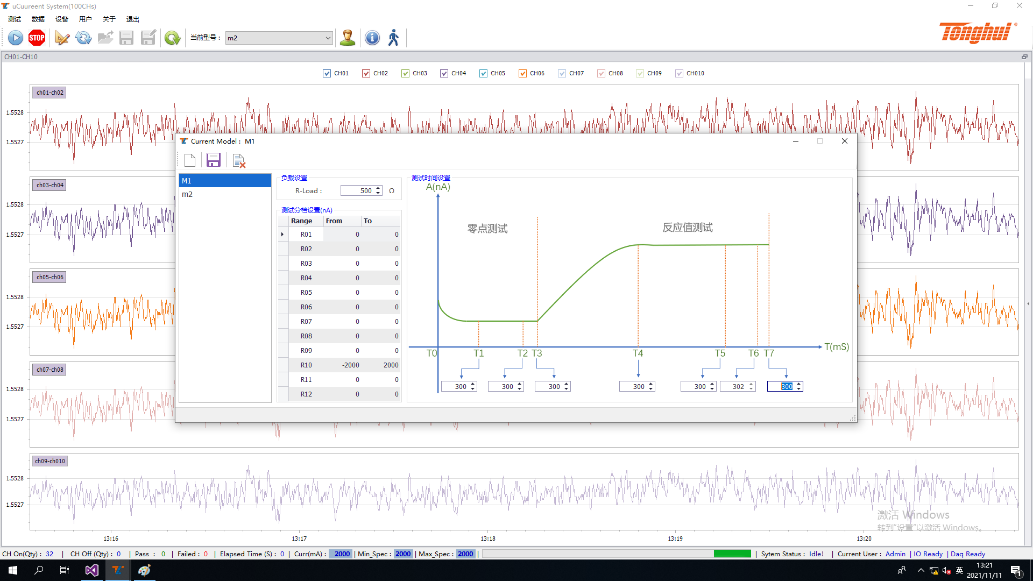

示意圖
放置產品，等待零點，零點判斷，通氣，等待產品反應，讀取反應值、放氣。針對該過程中各操作時間的不定，需要軟件有對每個時間節點進行自主設置的功能，系統需要支持多產品的測試，要求系統輸出端有很強的兼容性，便于每個治具間的對接。
多路微電流自動測試系統方案是一個高精度，高抗噪的應用方案，這其中的核心就是“高精度電流采集模塊”，采集及運算電路的技術架構就決定了整個測試系統的數據的準確性。
一、系統模塊構成
（一）電流采集模塊：為整個測試系統的硬件核心，其采樣選用高精密采樣電阻，基于產品特性，保證在零點測試時不切量程；
（二）高速率運算模塊：將電流信號采集完成后，進行高速運算，同時跟測試軟件及時通訊，保證數據實時上傳，不丟包。從而保證了測試的實時性及準確性。
（三）可編程負載矩陣：為了提高信噪比，保證測試的準確性，同時考慮到后期該企業新產品的兼容性，需在各通道上配置對應的負載矩陣。
二、自動測試軟件功能

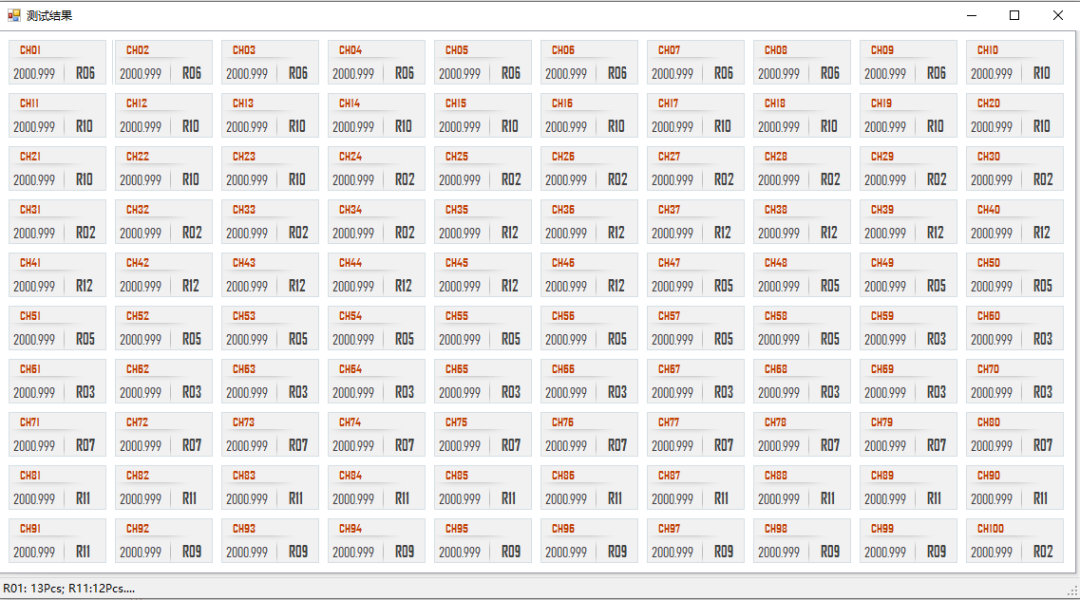

（一）自動分檔
分選結果將以上圖方式顯示于主頁（參考）
（二）測試數據實時顯示（全通道波形顯示、10通道細節顯示）

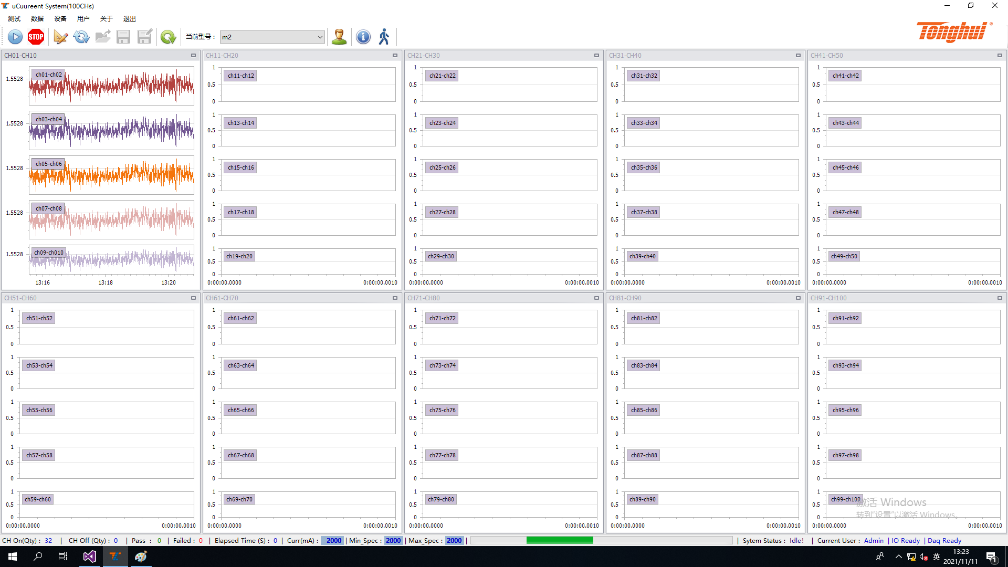

全通道波形顯示（參考）
（三）測試參數自主可調，測試數據實時存儲

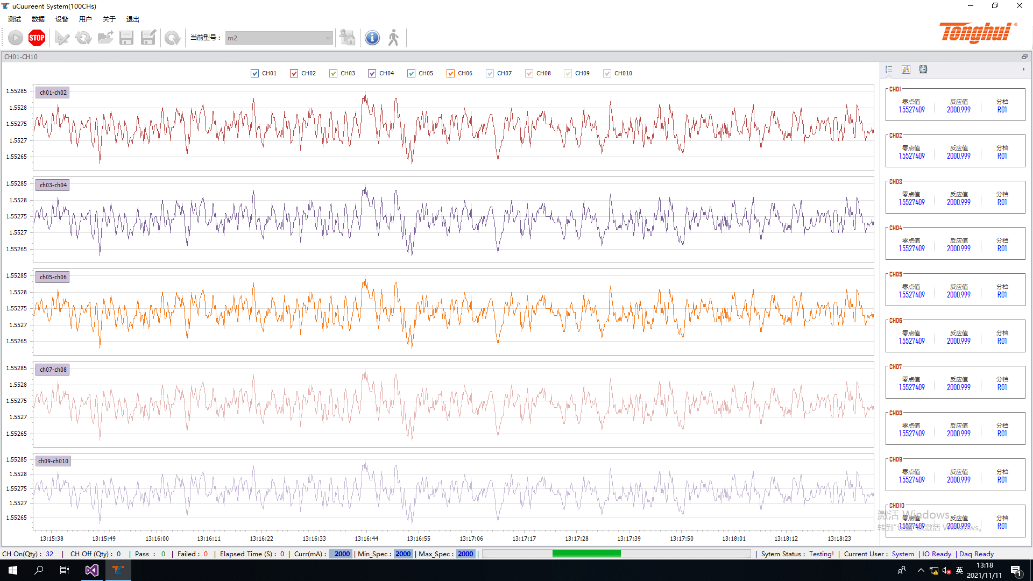

10通道細節顯示（參考）
