需要測試的DUT類型以及必須測試的必要參數決定了電子負載必須以哪種方式運行。下文將指導您如何以理想的方式測試不同類型的設備。

確定需要控制的參數

電子負載可以控制功率、電壓和電流。此外，EA的負載具有CR（恒阻）模式。確保所選負載可控制DUT測試所需的所有參數。

使用內置函數發生器仿真負載條件

如果您要測試電池、充電器、燃料電池或太陽能電池板，則可能希望仿真各種測試條件。您可以使用外部函數發生器創建動態負載條件；然而，帶有函數發生器的大功率系統會增加測試系統的復雜性。EA電子負載提供內置函數發生器，可創建自定義波形來仿真對DUT 施壓的各種負載條件。函數發生器可以產生斜坡負載和脈沖負載，以測試DUT對動態負載變化的反應。直流電平上的正弦波可以仿真和測試DUT（例如電源）對噪聲的反應。

此外，EA 負載具有內置測試函數，可創建 I-V 曲線來進行以下仿真：

? 仿真電池供電設備以測試電池性能

? 仿真電池以測試車載充電器性能

? 仿真電池燃料或太陽能電池陣列的負載以測試其性能

您可能還希望考慮具有內置函數發生器的電子負載，以便能夠充分測試不同種類的設備。

測試功率半導體電路

如果您的要求中包括測試功率半導體，就需要在非常低的電壓下控制設備。憑借 EA 負載，您便能在最大額定輸入電流下實現非常低的電壓進行測試。請確認電子負載能夠在功率半導體電路的通態電壓下吸收從半導體輸出的最大電流。

3、是否需要回饋式負載?

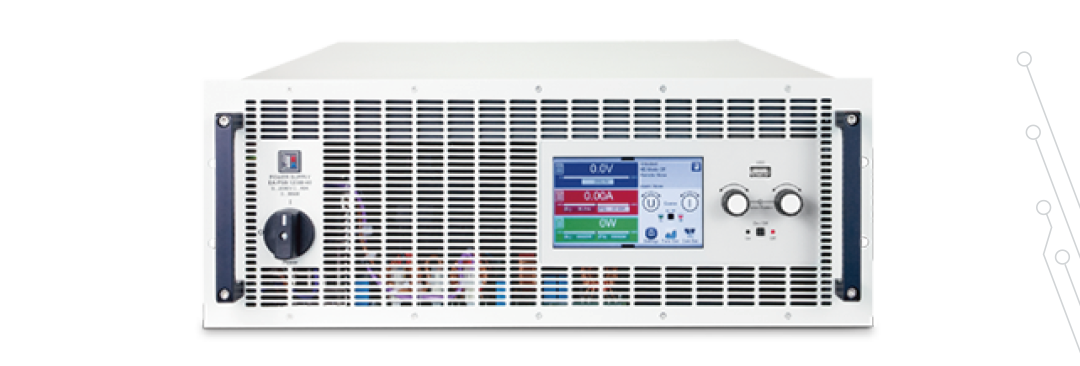

傳統的電子負載會將吸收的所有功率以熱量形式消散。而要消散熱量，需要使用風扇執行風冷處理，或通過冷卻水系統進行水冷處理。運行負載的基礎設施費用可能非常高。EA提供回饋式負載，通過將電力返還給交流電網，來盡可能降低負載功耗。這相比以熱量形式消散的能量要少的多，并且無需構建高成本的冷卻用基礎設施?；仞伿截撦d使用逆變器將吸收的直流電轉換為交流波形并返還給電網。

EA電子負載能以高達96%的效率將電能返還給電網，從而顯著降低功耗和基礎設施費用。此外，使用回饋式負載可免除冷卻基礎設施的基建成本，以及因冷卻設備供電所產生的公用事業費用。回饋式負載可節省大量年度公用事業費用，助力您的公司實現可持續能源目標。

4、為負載供電或冷卻負載需要哪些基礎設施?

大多數 EA 負載使用三相交流線路輸電。通常，大功率電子負載需要水冷系統；但額定功率高達 30 kW 的回饋式 EA 負載卻可以通過內部強制風冷保持安全的工作溫度。請務必了解所選電子負載的基礎設施要求，并為此做好準備。

今天先介紹至此，請期待下篇更多內容！
