函數發生器的 XY 發生器的第二個應用示例是電池模擬。圖 5 顯示一個簡單的電池模型。該模型中，理想電壓源表示電池的開路電壓，內阻表示電池中的電化學電阻和電子電阻。隨著負載電流的增加，電池的輸出電壓由于內阻壓降的增加而下降。測試工程師可以確定負載（例如電動汽車電機）在電機增加電流消耗時如何響應電池電壓下降。

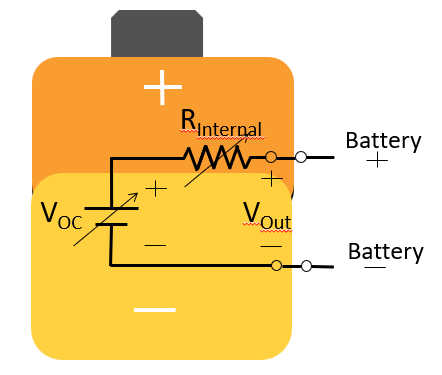

圖 5. 使用理想電壓源和內部電阻的電池簡化模型

通過ELR 電子負載的函數發生器，可以模擬電池的充電測試。負載可以確定充電器為電池快速充電提供高電流輸出的能力。此外，模擬的電池負載可以測試充電在達到 100% 充電時安全涓流充電的能力。

EA 電源和負載中的內置函數發生器使測試工程師能夠靈活的在各種條件下更全面地測試產品。內置發生器消除了低功率信號發生器與大功率設備組合的復雜性，避免了潛在的安全隱患。
