為實現測量數據的準確性，除了選擇高精度的測量?jī)x器外，還必須使用和負載匹配的接線方式，使能對應的補償算法對電壓值或電流值進行修正，補償接線引起的儀器損耗，實現高精度功率測量。
功率分析儀測量負載功率有電流表內接和外接兩種接線方式，電流表內接會分壓，導致電壓值大于被測負載的真實電壓，當被測負載電流值較大的時，分壓較明顯；當電流表外接時，電壓表會對電流進行分流，導致電流值大于被測負載的真實電流，當被測負載電壓值較大時，分流較明顯。對于兩種接線方式使用對應的補償才可以實現高精度測量。
電流表內接

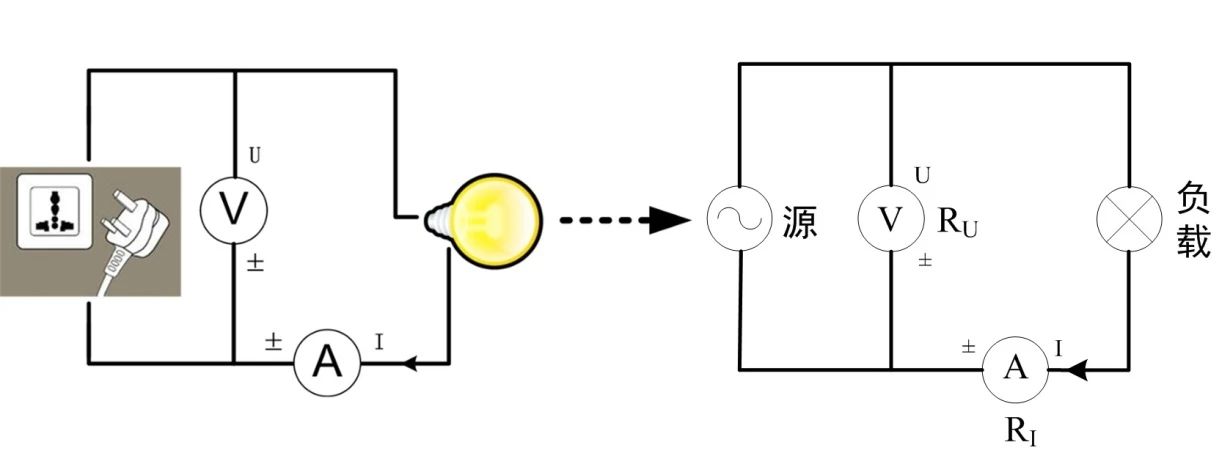

圖1 電流表內接
如圖1所示，將電流表接在電壓表兩接線柱內側，叫“內接法”。此時由于電流表的內阻（RI）不是無窮小，所以會產生一定的電壓降，從而使電壓表測量的電壓值大于負載上的真實電壓，導致測量計算出的負載功率偏大；同時由于電壓表的內阻（RU）不是無窮大，所以會產生一定的電流，從而使電源輸出的總電流大于電流表測量的電流值，導致測量計算出的源功率偏小。因此，用戶必須區分是測量源功率還是負載功率，從而選擇對應的補償方式。
如果要準確測量電流表內接時負載功率（A-I-L），則要補償電流表消耗的電壓，補償計算公式如下：
U’(A-I-L) =U-RI*I
如果要準確測量電流表內接時源輸出功率（A-I-S），則要補償電壓表消耗的電流，補償計算公式如下：
I’ (A-I-S) =I+U/RU
電流表外接

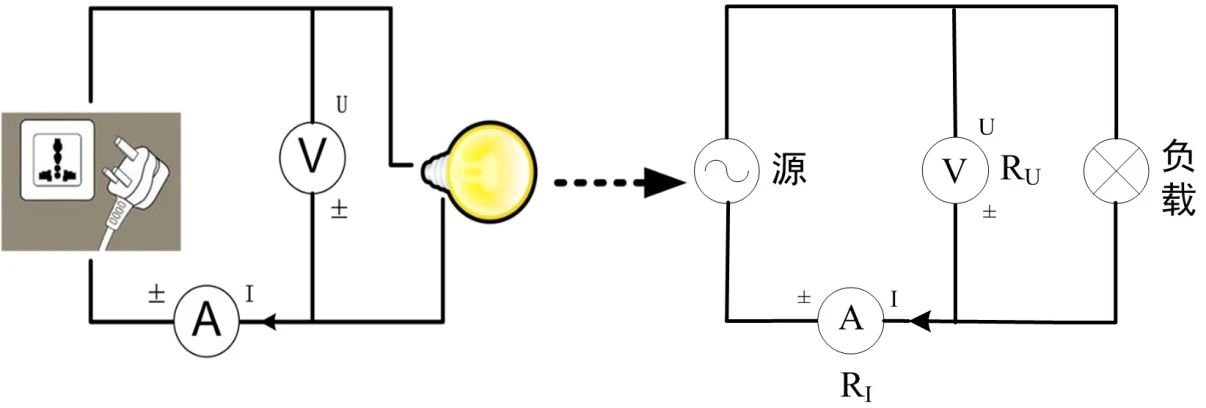

圖2 電流表外接
如圖2所示，將電流表接在電壓表兩接線柱外側，叫“外接法”。此時由于電壓表的內阻（RU）不是無窮大，所以會產生一定的電流，從而使電流表測量的電流值大于負載上的真實電流，導致測量計算出的負載功率偏大；同時由于電流表的內阻（RI）不是無窮小，所以會產生一定的電壓降，從而使電源輸出的總電壓大于電壓表測量的電壓值，導致測量計算出的源功率偏小。因此，用戶必須區分是測量源功率還是負載功率，從而選擇對應的補償方式。
如果要準確測量電流表外接時負載功率（A-O-L），則要補償電壓表消耗的電流，補償計算公式如下：
I ’(A-O-L) =I-U/RU
如果要準確測量電流表外接時源輸出功率（A-O-S），則要補償電流表消耗的電壓，補償計算公式如下：
U’(A-O-S) =U+RI*I
具體操作步驟
1、接線菜單

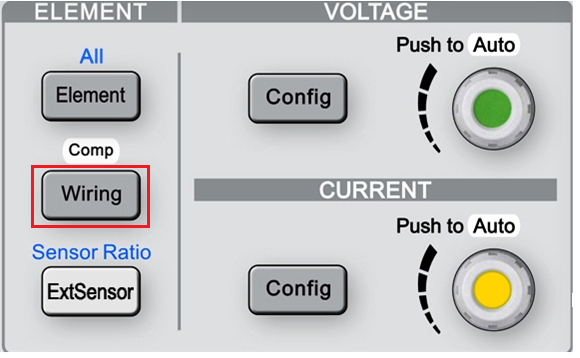

圖3 前面板按鍵

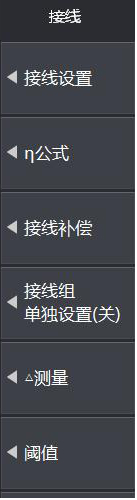

圖4 接線菜單
如圖3所示，按下前面板的Wiring按鍵，顯示如圖4所示的接線菜單。
2、顯示接線補償對話框
在圖4所示接線菜單按下接線補償軟鍵，顯示接線補償對話框，如圖5所示。

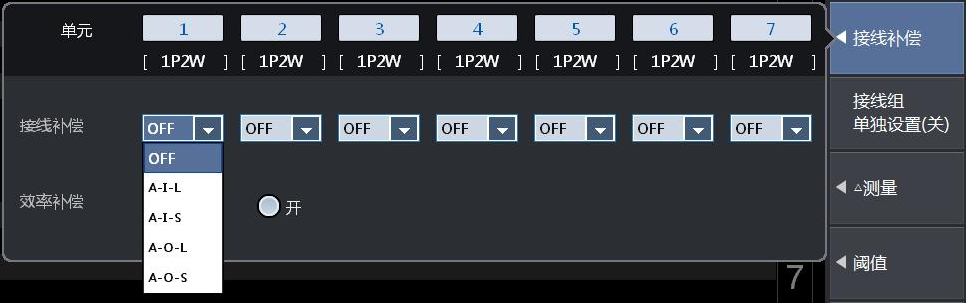

圖5 接線補償對話框
3、 選擇執行接線補償?shù)膶?duì)象
如圖5所示，用戶可以對輸入單元1~7設置接線補償；用戶可轉動菜單操作旋鈕，選擇要補償?shù)妮斎雴卧?
4、選擇接線補償方式
在圖5所示的菜單里，用戶可選擇如下接線補償方式：
· OFF：此時不執行接線補償
