EA Elektro-Automatik 的可編程、雙向、寬范圍直流電源與基于 PC 的EA Power Control 軟件相結合，為電動汽車和混合動力汽車的 OEM 提供了一種快速、準確和經濟高效的方法來測試其高壓電子系統是否符合 LV123 標準。

引言

LV123是一種為德國汽車 OEM 制定的測試標準，旨在測試混合動力汽車和電動汽車中的高壓 (HV) 組件的電氣特性和安全性。這些測試涵蓋一系列電子系統，包括 DC/DC 轉換器、車載充電器、逆變器、電池等。為了確保汽車系統的持續運行，測試模擬了各部件可能遇到的極端現實條件，例如輸入電壓或輸出需求低于或高于正常水平。

這里我們將討論 LV123 的規格，并將介紹如何通過特性組合使 EA Elektro-Automatik (EA) PSB 10000（可編程寬范圍雙向直流電源）成為面向混合動力汽車和電動汽車應用的LV123測試的理想解決方案。

按照 LV123 標準進行測試

LV123 電氣測試標準被列入德國電動汽車制造商（寶馬、奧迪、戴姆勒、大眾和保時捷）所采用的一系列測試要求中。作為高壓電子系統的制造商，其產品必須符合 LV123 標準要求。這種系統性方式，加之測試參數的透明化定義，能夠?qū)崿F(xiàn)參與者之間的鑒定結果交換、以及不同制造商之間的產品鑒定對比。

LV123 測試條件（如下一節所述）定義了特定運行場景下的輸入電壓變化。這些場景描述了高壓部件的運行狀態（被測系統的運行狀態范圍為“全面運行”至“合格運行狀態”）。其目標明確在于：經 LV123 認證的組件或系統，在一定的非標準工作條件下也不會發生故障。

LV123 測試條件和測試程序

LV123 以有條不紊的方式涵蓋了高壓 (60-1500 VDC) 系統。 表1匯總了LV123 中規定的測試限值。表 2 定義了具體的高壓狀態運行范圍 (B1-B4)。

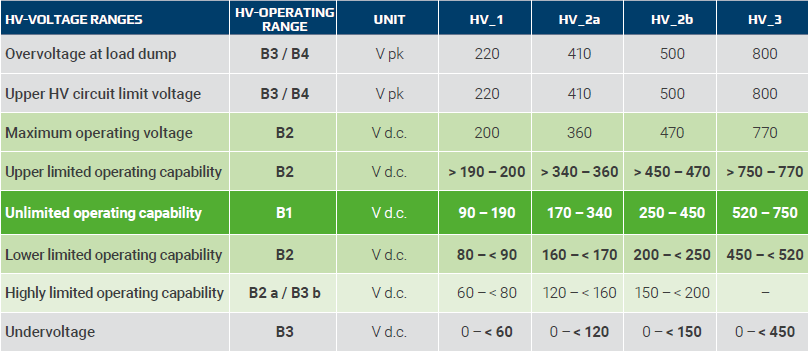

表1：LV123運行狀態與工作電壓范圍

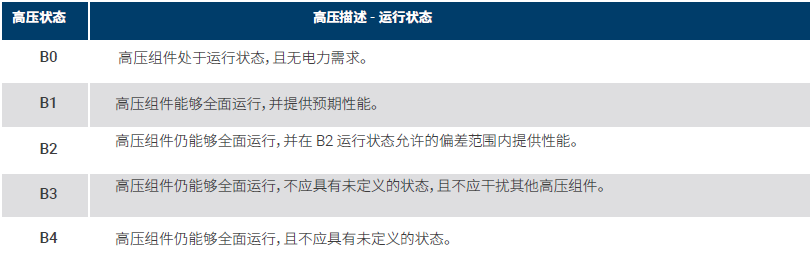

表2：系統運行狀態定義

為了有效地開展 LV123 合規測試，被測設備 (DUT) 應接受模擬運行負載的測試。例如，電池充電器（配置有恒定電流或恒定電壓輸出）應在模擬電池充電模式下運行。具有恒定電壓輸出的直流-直流轉換器應連接到負載組，更好的方式是，連接到可編程直流電子負載。

LV123 合規測試涉及一系列測試，其中施加到被測設備上的電壓在不同的工作范圍條件下變化。這些測試旨在將電氣組件置于電動汽車和混合動力汽車運行過程中可能遇到的真實環境中。

執行這些測試需要能夠產生這些復雜序列的可編程直流電源。而且，如前所述，需要能夠模擬 DUT 輸出需求的可編程直流電子負載才能完成整個測試流程。

圖 1 至圖 4 是 LV123 測試標準定義的測試程序的示例。在這四種情況下，輸入電壓都從一個條件 (Bx) 轉換為另一個條件。并且，每種情況下，都定義了每個條件的持續時間以及條件之間的轉換時間（轉換速率）。

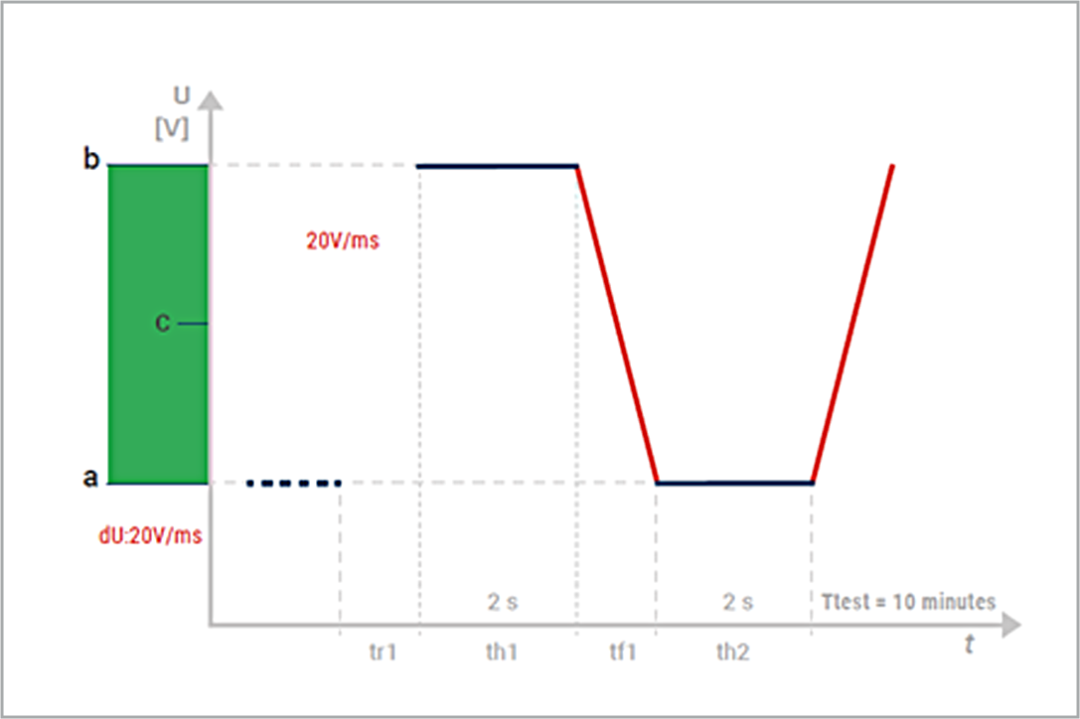

圖1. 運行能力不受限的范圍

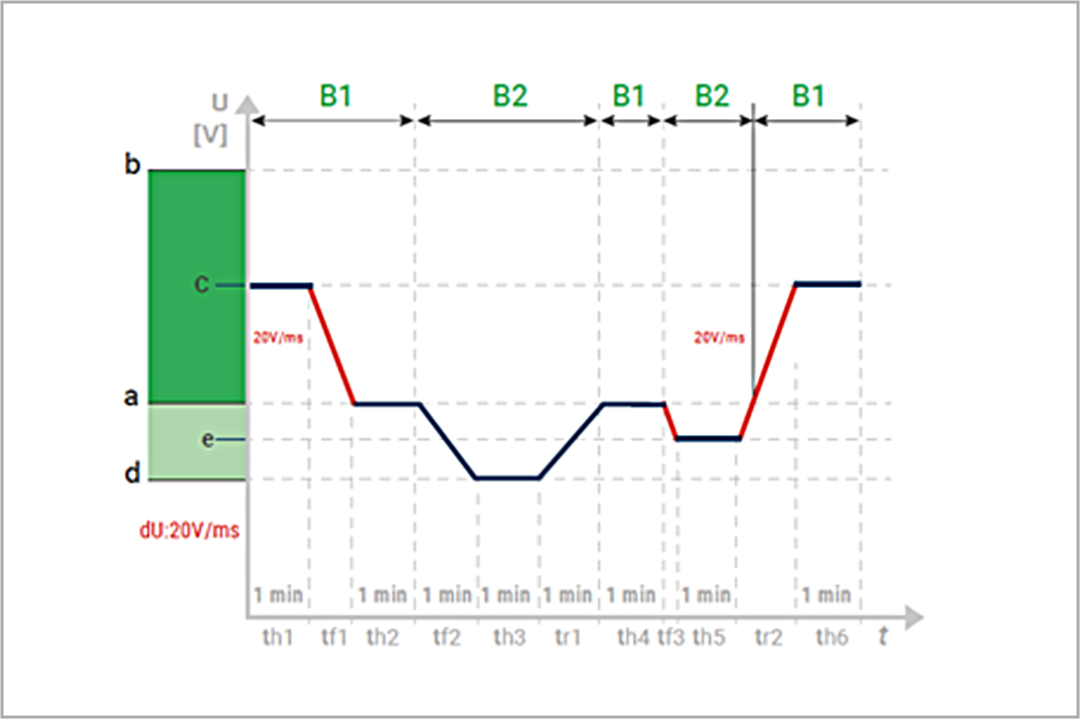

圖2. 運行能力上限

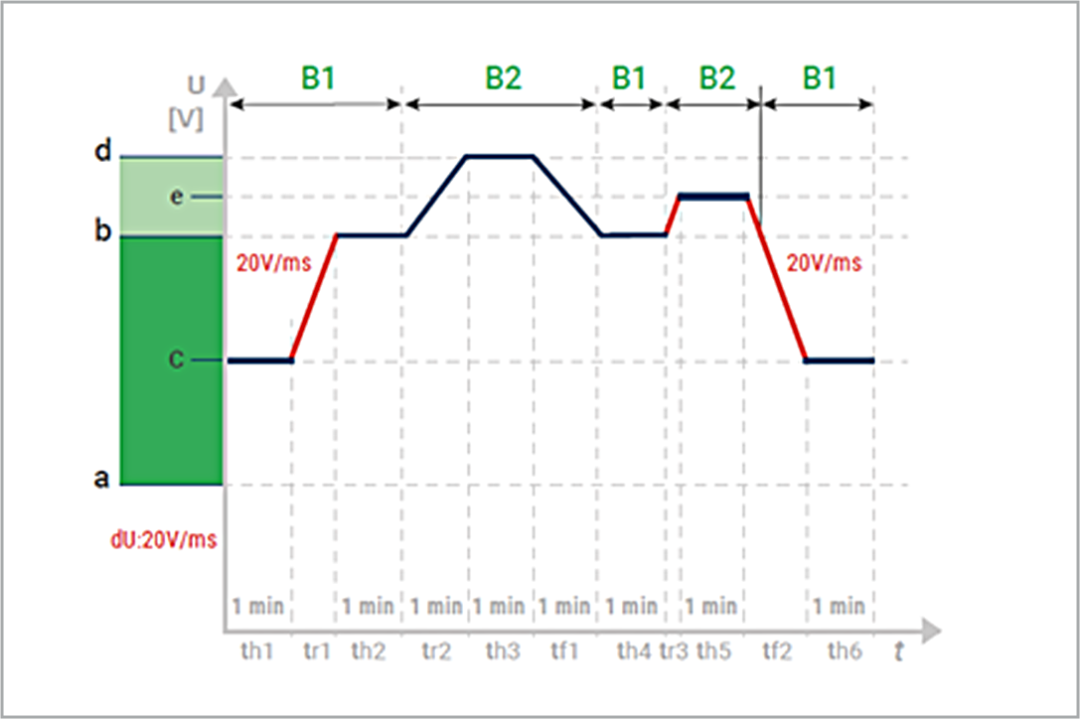

圖3. 運行能力下限

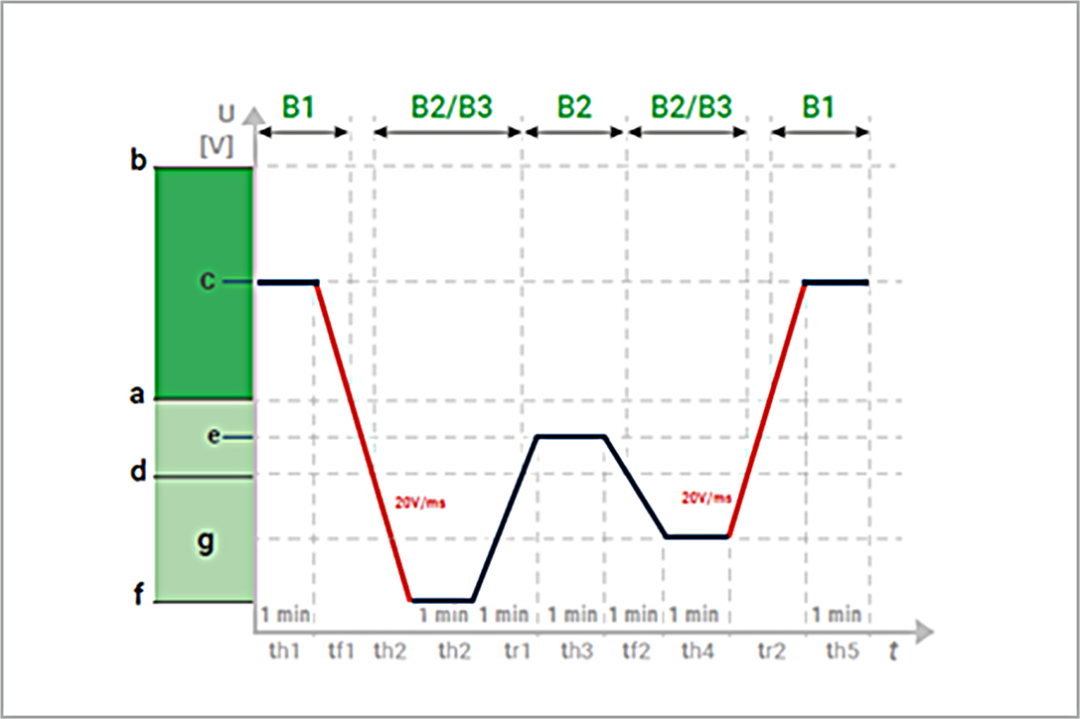

圖 4. 受控電壓范圍。 運行能力非常有限
