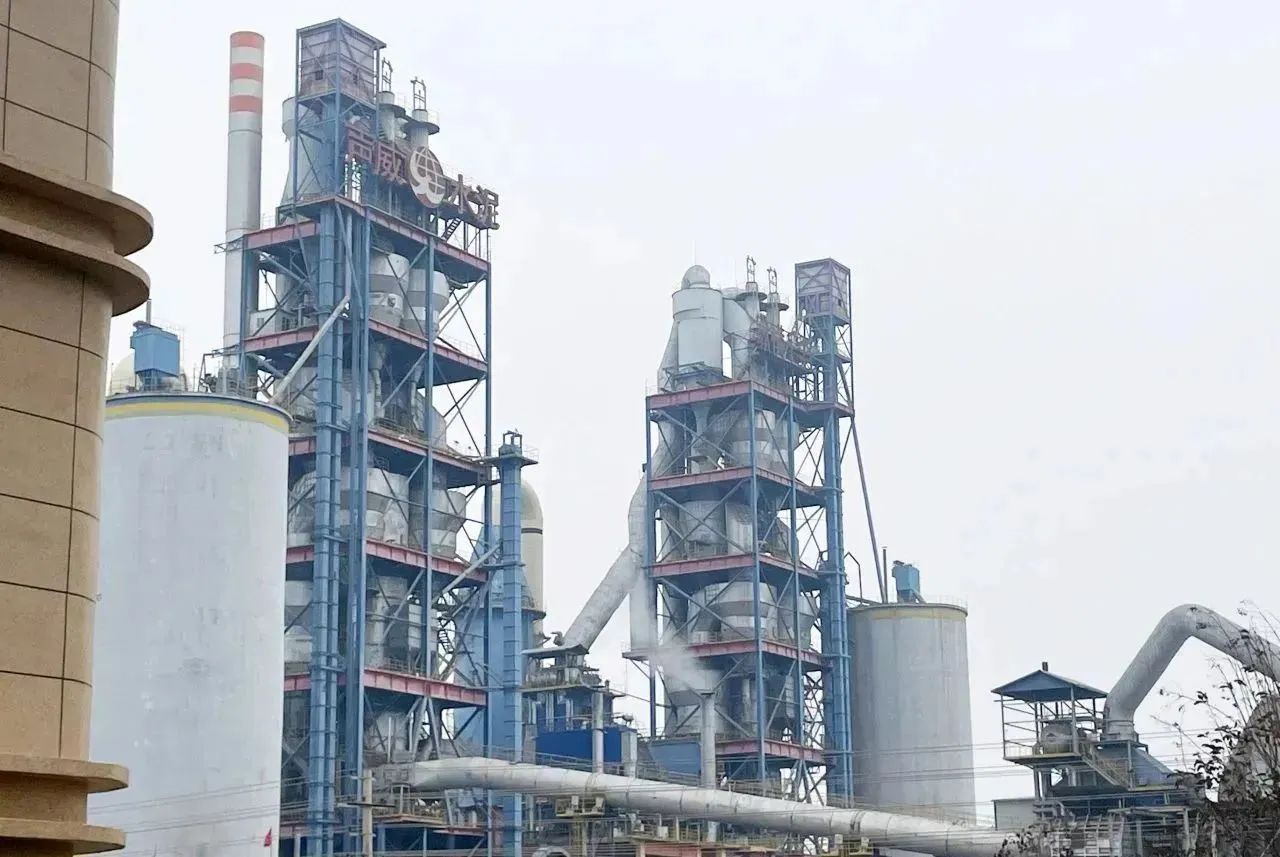

在水泥廠這個充滿挑戰的生產環境中，傳統的氣漏泄漏檢測手段經常受限于其直觀性不足、定位能力有限、巡檢工作繁重以及故障排除效率低下等問題，潛藏著巨大的漏檢風險。幸運的是，隨著聲學技術的持續革新，聲學成像方法脫穎而出，實現了氣體泄漏聲源的高效定位。該方法巧妙地將復雜的噪聲信息轉化為直觀易懂的圖像信息，憑借其遠距離、大范圍、動態直觀的顯著優勢，成為氣體泄漏檢測領域的重要發展方向，極大地提升了檢測效率與準確性。下面為大家?guī)?lái)UT568A聲學成像儀在聲威集團水泥廠發電車間真空管道氣體泄漏檢測的具體應用。

一、真空機系統的氣體泄漏檢測

在水泥廠的發電車間中，真空機系統扮演著至關重要的角色，它負責將負壓蒸汽系統泄漏產生的空氣重新抽出，以維持生產線的正常運行。然而，由于真空機接口、法蘭連接口、氣閥連接處等位置的特殊性，氣密性的檢測一直是一個技術難題。傳統的檢測方法往往耗時耗力，而且難以準確判斷泄漏點的位置。

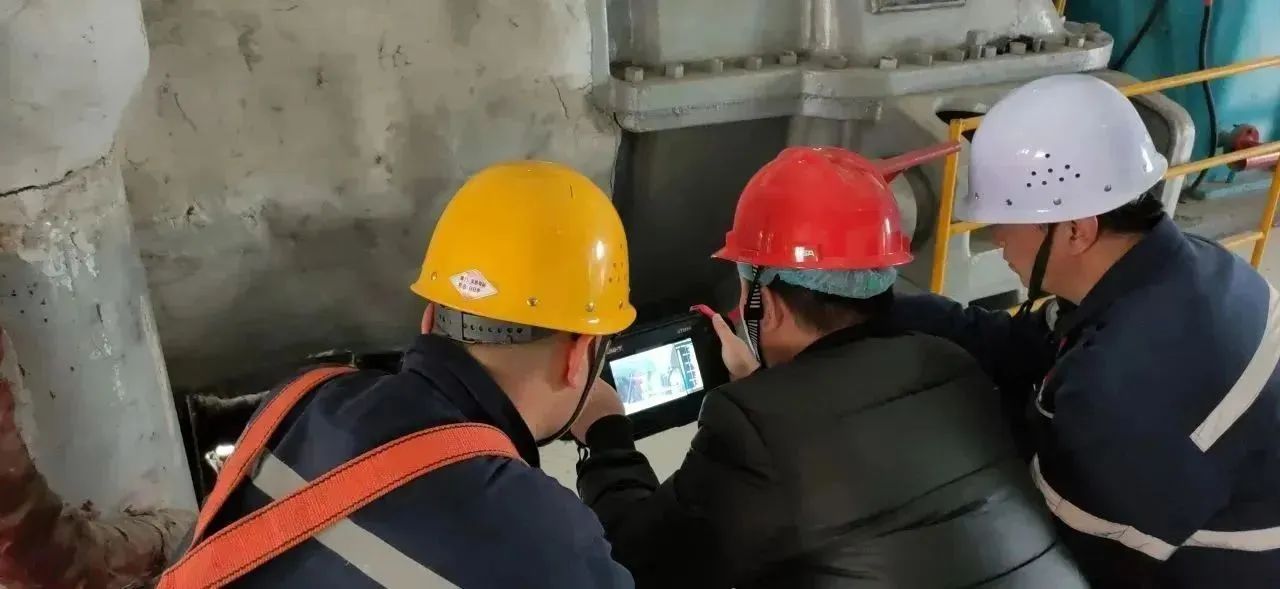

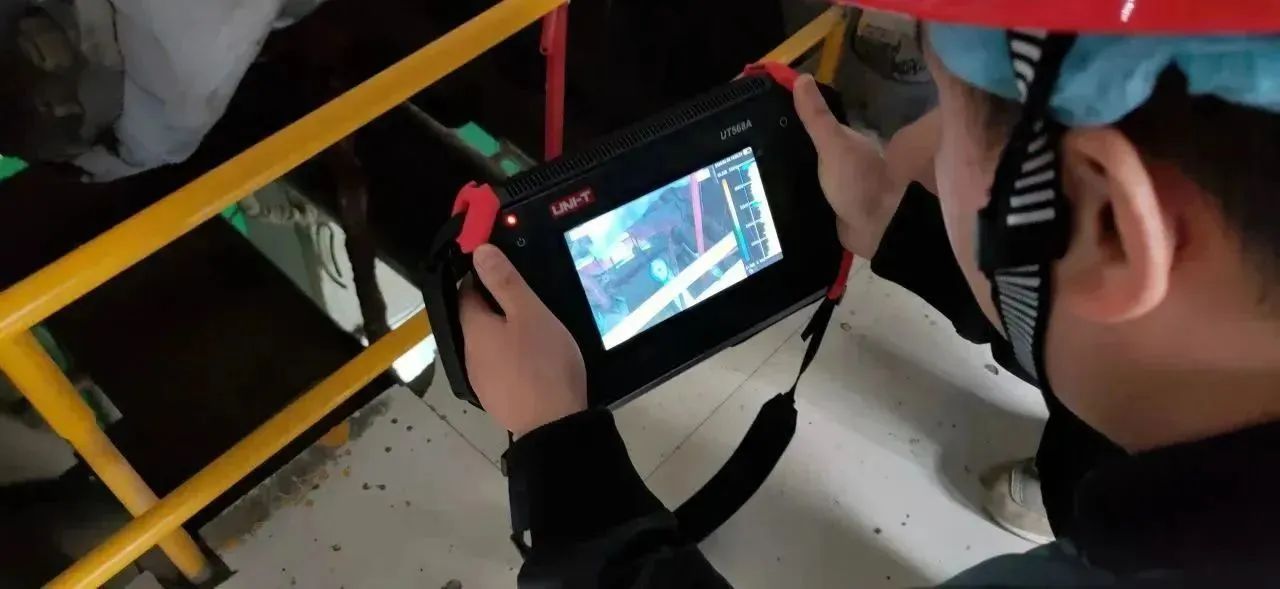

為了準確識別并解決這一問題，聲威集團技術人員引入U(xiǎn)T568A聲學成像儀對真空機系統進行全面的檢測。通過聲學成像技術，該產品能夠準確捕捉和分析聲音信號，將原本難以察覺的氣體泄漏問題可視化，從而快速準確地定位泄漏點。盡管技術人員在檢測過程中發現了一個疑似泄漏點，但經過進一步的排查，發現這只是一個由管道懸空后碰撞震動形成的聲像云圖，實際上并不存在氣體泄漏。這一發現不僅避免了不必要的維修工作，也證明了UT568A在氣體泄漏檢測方面的準確性。

如下是UT568A聲學成像儀數據處理流程：

1、故障點發出聲波并向四周輻射

2、麥克風陣列采集到聲信號，包含聲源位置信息

3、軟件對聲波進行各類運算，得到聲像圖

4、聲像圖與視頻畫面疊加，生成聲像云圖

二、制冷機組負壓系統的氣體泄漏檢測

制冷機組是水泥廠發電車間的另一重要設備，其負壓系統通過控制機組內的相對壓力，可有效提高機組效率、節約能源以及保障生產安全。然而，由于制冷機組接口法蘭處容易產生泄漏，而且負壓泄漏難以用人耳檢測方式判斷出來，這使得氣體泄漏的檢測成為一個挑戰。

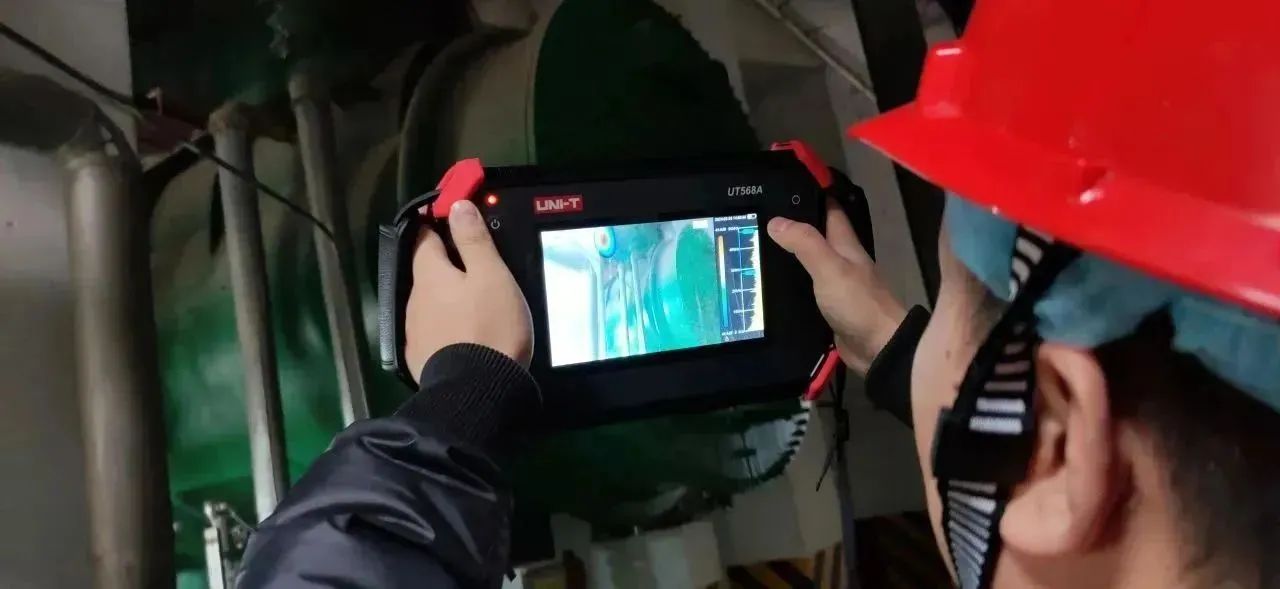

在這里，技術人員使用UT568A聲學成像儀對制冷機組接口法蘭處進行了檢測。盡管過程中出現了機組軸承的噪音等干擾因素，但通過使用UT568A的聚焦模式，技術人員成功地屏蔽了測試點外在環境的干擾，準確地測試了法蘭接口的氣體泄漏情況。這一檢測結果為制冷機組的穩定運行提供了有力保障。

UT568A聲學成像儀在聲威集團水泥廠發電車間的成功應用，不僅證明了其在氣體泄漏檢測方面的準確性和高效性，也為水泥行業的安全生產和技術創新提供了新的思路和方法。未來，優利德將繼續攜手聲威集團，以先進的技術和創新的解決方案，共同推動水泥行業的綠色轉型和智能升級。

附

UT568A聲學成像儀介紹

UT568A是一款高效直觀、可全局掃描的聲學檢測工具，擁有62°廣闊的聲像圖視場角和高達25FPS的刷新率，實現即時成像。該產品配備了128通道MEMS數字麥克風，操作簡單且記錄方便，支持拍照、視頻以及TF卡存儲。其2kHz至48kHz的可調頻率范圍，結合聚焦光圈，能有效排除干擾，確保精準成像。此外，UT568A聲學成像儀還具備IP54防護等級，確保在各種環境下都能穩定工作。其主要特點如下：

1、快  62°聲像視角，25FPS刷新率即時成像快速掃描發現故障點

2、準  128通道遠距離實時精準識別故障點，讓泄漏看得見

3、穩  兩倍聚焦，精準檢測，防止周邊干擾
