思儀科技面向物質特性精準分析的需求，推出了太赫茲特征譜線精密分析儀，包括40GHz-1100GHz超寬帶覆蓋和單標準波導帶寬覆蓋兩種測試解決方案，具備大動態（全頻段≥55dB）、高分辨率（可達1Hz）、特征參數精準測試（誤差≤±3%）等優勢，可以對不同形態功能與結構相似的物質進行鑒別與定性定量分析，為認識物質世界增添新手段。

1、測試方案

（1）超寬帶太赫茲特征譜線精密分析儀

超寬帶太赫茲特征譜線精密分析儀，如圖1所示，兼容單變量（透射參數）和雙變量（透射參數和反射參數）非接觸式兩種測試方法，具備快速測試與精細化測試、時-頻域綜合分析等功能，頻率分辨率可調諧（1Hz-1GHz），全頻段動態可達55dB，能夠在40GHz-1100GHz頻段實現物質太赫茲反射譜、透射譜、特征參數（吸收系數、折射率、介電常數、損耗角等）等指紋譜信息的一體化測試。

圖1 超寬帶太赫茲特征譜線精密分析儀

（2）單標準波導帶寬太赫茲特征譜線精密分析儀

單標準波導帶寬太赫茲特征譜線精密分析儀，如圖2所示，提供小機柜與臺式兩種集成方案，以適應工業、實驗室等不同測試環境，兼容接觸式、非接觸式等多種測試方法，具備太赫茲特征參數精準測試、自動校準等功能，配合標準波導帶寬覆蓋的材料表征夾具（如圖3，包括40GHz-60GHz、60GHz-90GHz、90GHz-140GHz、140GHz-220GHz、50GHz-75GHz、75GHz-110GHz、110GHz-170GHz、170GHz-260GHz、220GHz-325GHz、325GHz-500GHz、500GHz-750GHz、750GHz-1100GHz共12個頻段），可精準測試固態、粉末、液態、氣態等不同形態物質的特征參數（折射率、介電常數、吸收系數、孔隙率等），精度可達±3%，具有操作簡單、低插損、低成本等優勢。

圖2單波段太赫茲特征譜線精密分析儀

圖3 系列化單波段太赫茲材料表征套件

2、典型應用

思儀科技開展了太赫茲特征譜線精密分析儀在生物醫學、工業檢測、危爆品檢測等領域的應用驗證，目前已構建了近200種物質分子太赫茲指紋信息庫，典型應用如下：

（1）活體細胞水合物檢測

200μm厚活體生物細胞水合物測試結果如圖4所示，較高的動態范圍有利于水合物等高損耗物質檢測識別，有望助力活體生物醫學的檢測應用。

圖4 活體肺癌腫瘤細胞檢測

（2）腫瘤組織檢測

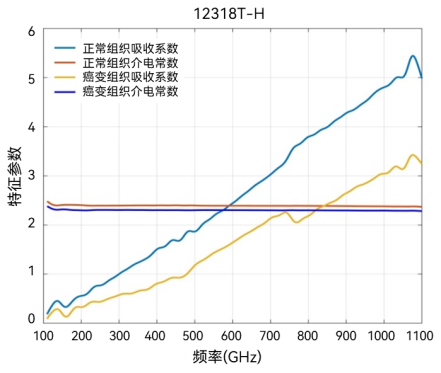

2mm厚腫瘤組織的太赫茲特征參數測試結果如圖5所示，儀器能實現正常組織與癌變組織、不同部位癌變組織的檢測識別。

圖5 腫瘤組織檢測

（3）半導體材料檢測

2mm厚半導體材料硅的測試結果如圖6所示，頻率相關測試誤差優于2.5%，頻率非相關測試誤差優于1.26%，可為半導體材料、復合材料、陶瓷材料等的工業檢測提供便捷式高精度測試方案。

圖6 半導體材料檢測結果

（4）食藥生物分子檢測

1:1:1乳糖胱氨酸青霉素鈉混合物檢測結果如圖7所示，太赫茲特征譜具有更高的信噪比，在較高的頻率分辨率下能夠檢測出物質隱含的弱小指紋信息，更有利于物質成分定性定量分析。
