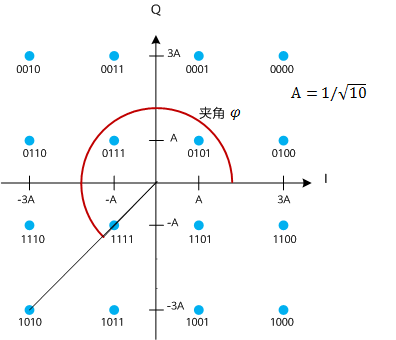

圖4 QAM的星座圖

而星座圖上點的數量，決定了每個符號傳輸?shù)谋忍財?shù)。例如：

· 256-QAM，256是2的8次方，每個符號能傳輸8bit的數據。

· 1024-QAM，1024是2的10次方，每個符號能傳輸10bit的數據。

因此，作為比256-QAM更高階的1024-QAM，數據傳輸?shù)姆逯邓俾蔬M(jìn)一步提高25%。

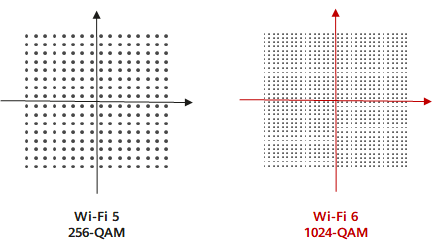

圖5 WiFi 6 1024-QAM

Part.2

噪聲與干擾對QAM的影響

盡管較高階的調制速率能夠為無線電通信系統提供更快的數據速率和更高水平的頻譜效率，但這是有代價的。較高階的調制方案對噪聲和干擾的適應性要差得多。

因為發送一個符號所用的載波頻寬是固定的，發送時長也是一定的，較高階意味著兩個符號之間差異就越小。這不僅對接收雙方的器件要求很高，而且對環境的要求也很高。也就是說，如果環境過于惡劣，終端將無法使用高階的QAM模式通信，只能使用較低階次的調制模式。

3、測試應用

普尚SP900系列信號分析儀可支持最新的無線通信標準信號，如5G NR、WLAN、Bluetooth的信號解調分析，2/3/4/5G，數字調制解調分析等。SP206V信號發生器支持生成更準確的信號來激勵器件和系統，可輸出2/3/4/5G，矢量信號，以及BPSK、QAM等，是進口高端信號發生器的首選替代方案。

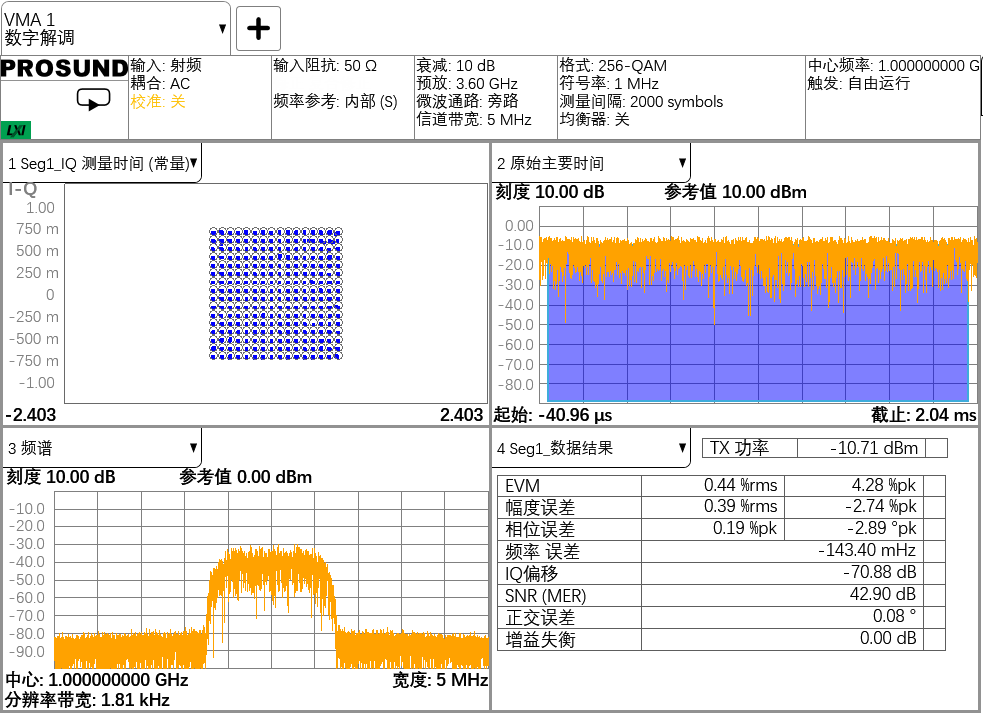

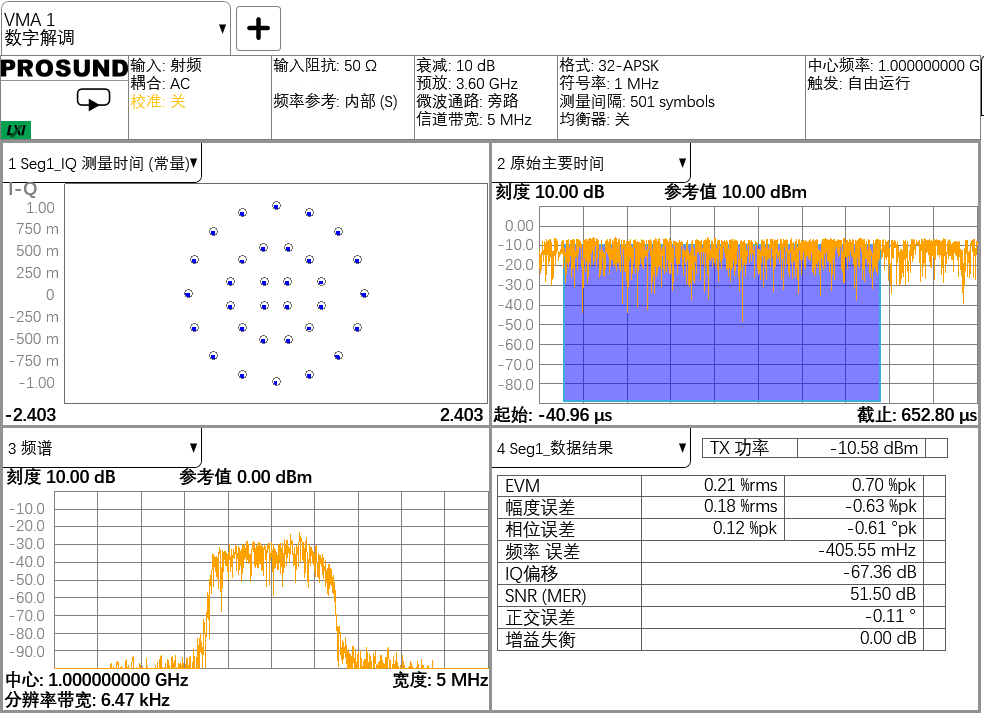

圖6 典型的數字調制信號解調分析：32APSK調制分析(上圖)，256QAM調制分析(下圖)
